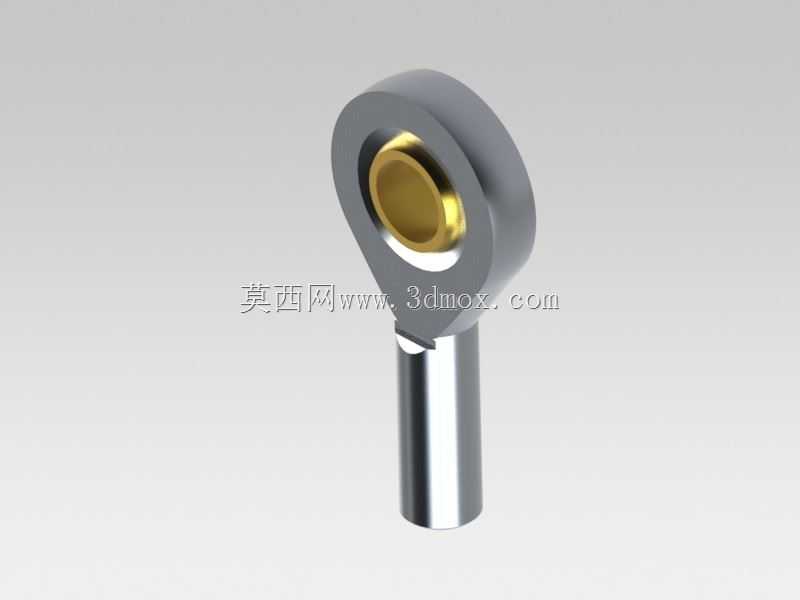

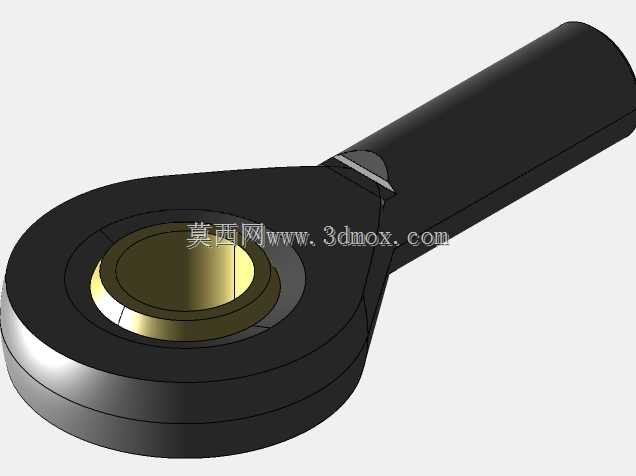

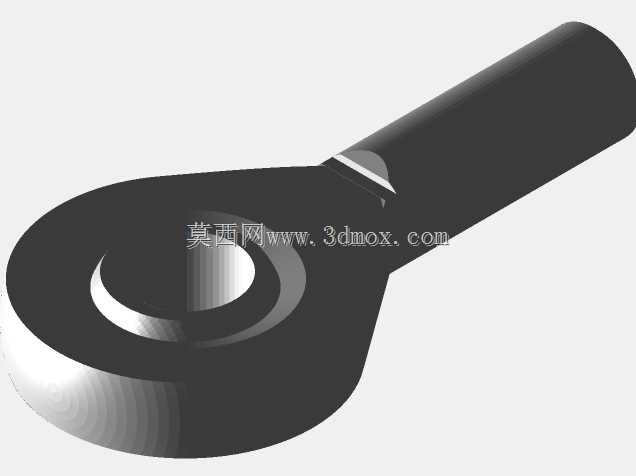

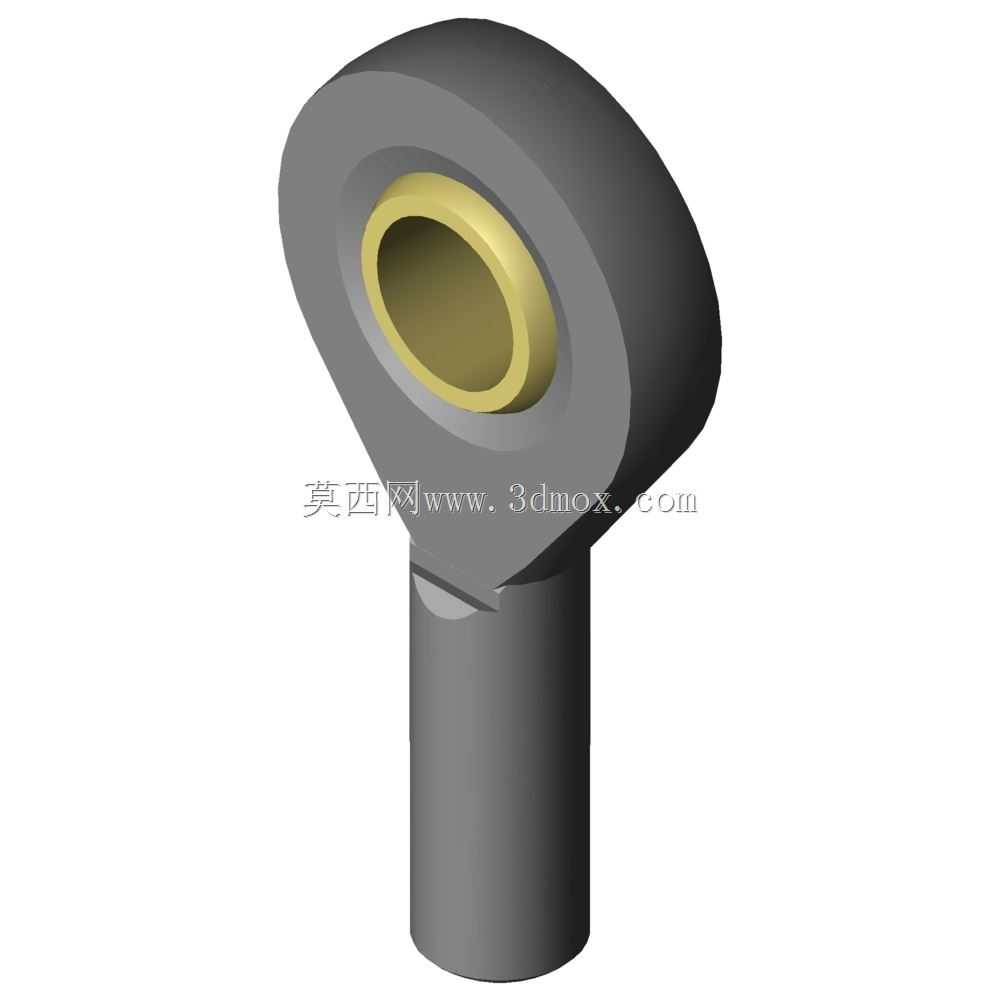

15mm规格外螺纹杆端关节轴承结构

　　在自动化生产线的连杆传动机构、包装设备的摆臂铰接点、轻工机械的可调连接端，这类外螺纹杆端关节轴承是解决多自由度铰接传动的核心基础部件，区别于深沟球轴承仅能承受径向载荷的特性，杆端关节轴承可以同时承受径向载荷与一定范围内的轴向载荷，还能补偿连接端的角度偏差，适配安装过程中存在的同轴度误差，避免传动过程中出现卡滞、附加载荷过大的问题。这款15mm内孔规格的杆端轴承，采用杆端一体式锻造结构，外圈为高强度合金钢基体，内嵌自润滑衬套，无需定期加注润滑脂即可在低速摆动工况下长期稳定运行，适配食品包装、纺织设备、户外工程机械等不便频繁维护的应用场景。从结构设计逻辑来看，杆端的外螺纹采用标准公制螺纹规格，安装时可以直接拧入对应内螺纹的连杆端，

　　通过锁紧螺母即可完成轴向位置固定，相比内螺纹杆端轴承，外螺纹款的安装调整更便捷，不需要额外加工加长连接螺杆，在空间紧凑的铰接点位更具安装优势。轴承头部的环形结构采用加厚设计，在承受冲击载荷时可以避免头部开裂，内圈与衬套的配合间隙控制在微米级，既保证摆动过程的灵活性，又不会出现旷量过大导致的传动精度丢失问题。从安装边界来看，轴承头部的外径、杆部的螺纹长度、螺纹公称直径都遵循同规格杆端轴承的通用安装尺寸，设计选型时可以直接替换同参数的进口同类型产品，不需要修改周边连接件的安装孔位与连接结构，大幅降低设备改造成本。在实际工况应用中，这类杆端轴承常被用在气缸活塞杆的端部连接、平行连杆机构的铰接点位、可调角度的支撑脚连接端，

　　当设备运行过程中连杆存在小角度摆动、径向与轴向复合载荷作用时，自润滑衬套可以在接触面形成稳定的润滑层，避免金属直接接触导致的磨损，相比带油嘴的需润滑型杆端轴承，免维护的特性能减少设备停机维护的频次，尤其适合在洁净度要求较高的食品、医药包装设备中使用，不会出现润滑脂泄漏污染生产物料的问题。建模过程中需要重点关注头部内孔与杆部螺纹的同轴度公差，若同轴度偏差过大，安装后会导致杆部承受附加弯矩，长期运行容易出现杆部断裂的失效问题；同时内圈与衬套的配合面需要保留合适的表面粗糙度，过于光滑会导致衬套附着性差，过于粗糙则会加速衬套磨损，缩短轴承使用寿命。在选型匹配时，需要根据实际工况的载荷大小、摆动频率、工作环境温度来确认衬套材质，

　　常规工况下的工程塑料衬套可以满足-30℃到80℃的工作温度范围，若应用在高温工况下则需要更换为金属基自润滑衬套，适配更高的工作温度要求。这款杆端轴承的杆部采用全螺纹设计，安装时可以根据实际连接长度需求调整拧入深度，适配不同厚度的连接支座，不需要额外定制螺杆长度，通用性更强；头部的倒角设计可以避免安装时与相邻部件发生干涉，在空间紧凑的铰接位置也能顺利完成装配。在传动机构的动力学仿真中，这类杆端轴承可以等效为带三个转动自由度的铰接副，能够准确模拟实际工况下的角度补偿特性，避免仿真过程中因为约束过强导致的应力计算失真，为连杆机构的强度校核提供准确的边界条件。
