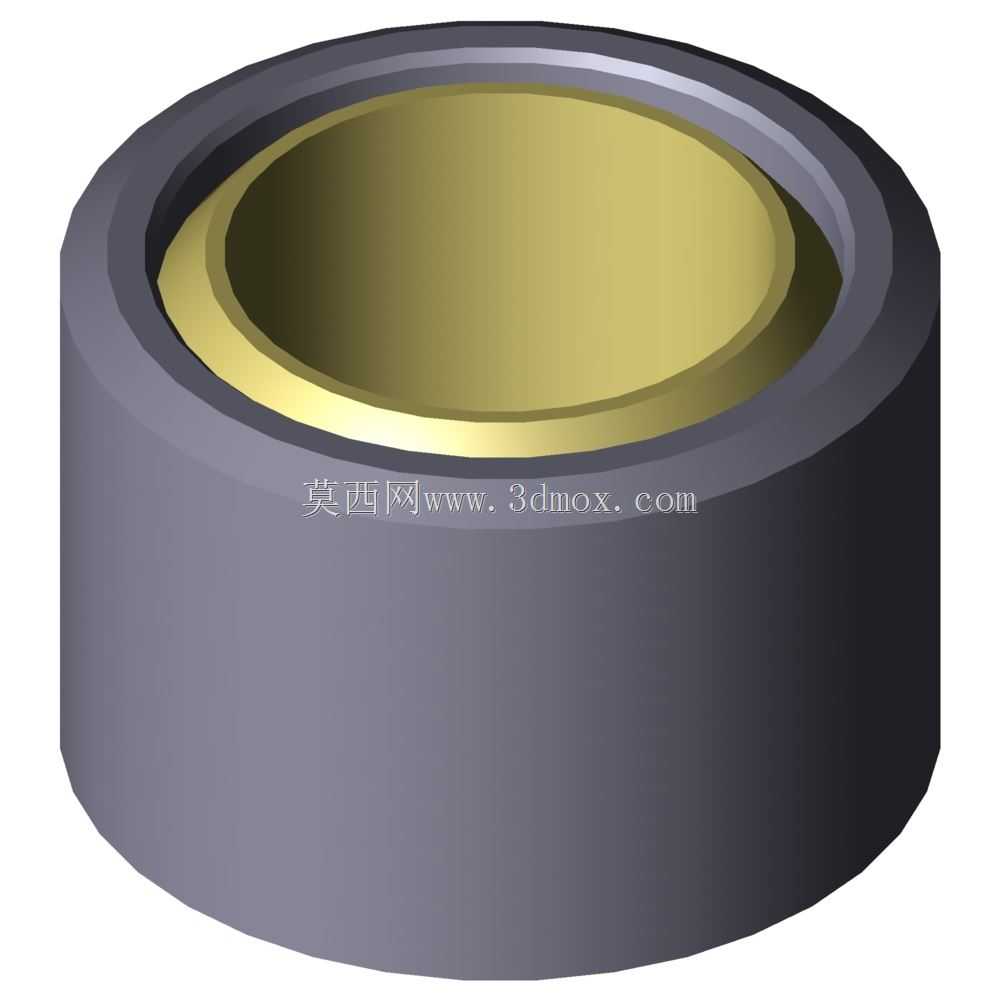

KGLM-10SL压配合球面轴承结构设计

　　在轻载轴系的铰接支撑场景里，这类压配合球面轴承的应用覆盖了从食品包装输送线的摆杆铰接、纺织机械的导杆支点，到办公自动化设备的转轴支撑、户外小型检测设备的转动关节等诸多工况，很多需要小空间内实现角向偏移补偿的铰接位置，都能看到这类零件的身影。不同于常规带座外球面轴承需要额外的安装座固定，也不同于滚针轴承需要严格的同轴度装配要求，这款压配合式的球面轴承采用外圈直壁压装的安装逻辑，安装时直接将外圈压入预制的安装基座孔内，依靠外圈与基座孔的过盈配合实现完全固定，不需要额外的紧固件、挡圈或者端盖做轴向限位，能大幅压缩安装所需的空间占比，非常适合安装空间局促、整体重量要求严苛的轻量化设备场景。从结构功能上看，

　　这款轴承的核心功能是在实现轴类零件径向支撑的同时，补偿轴系与安装基座之间的角度偏差——很多轻载设备的机架采用薄板冲压或者注塑成型，加工精度有限，装配后轴孔与安装面很难保证严格的同轴度，常规刚性轴承在这种工况下会出现卡滞、磨损加剧、运转阻力陡增的问题，而球面配合的内圈可以在外圈的球形内孔中做小角度的偏转，自动适配轴的倾斜角度，抵消加工和装配带来的同轴度误差，避免轴系出现附加弯曲应力，延长整个铰接部位的使用寿命。从设计思路层面拆解，这款轴承的结构做了非常明确的工况适配：外圈采用直筒等截面设计，外壁没有额外的卡槽、凸缘结构，压装时受力均匀，不会出现应力集中导致的外圈变形，压入基座孔后整个外圈外壁与基座孔完全贴合，支撑刚性更好，

　　能承受均匀的径向载荷；内圈的外球面采用高精度的球面轮廓加工，与外圈的内球面实现完全贴合，接触面积远大于点接触的球头铰接结构，单位面积的接触压力更小，在同等载荷下磨损量更低，配合内嵌的自润滑材料层，不需要定期加注润滑脂就能实现长期免维护运转，适配那些后期很难拆解维护的封闭安装位置。内圈的内孔采用直孔设计，与适配的10mm直径轴采用间隙配合，装配时直接将轴穿入内孔即可，不需要复杂的锁紧结构，部分工况下可以通过轴与内孔的小过盈配合实现内圈与轴的同步转动，也可以根据工况需求让轴在内孔中做相对转动，适配不同的运动形式需求。从安装边界与尺寸逻辑来看，这款轴承的外圈外径采用标准的压配合公差设计，对应的基座孔需要按照推荐的过盈量加工，

　　压装时需要采用专用的压套抵住外圈端面，避免压装力传递到球面配合面导致配合面损伤；轴承的轴向宽度做了优化，在保证足够的接触支撑长度的前提下尽可能压缩轴向尺寸，压装完成后轴承的两个端面基本与基座安装面齐平，不会突出过多占用额外的轴向空间；内圈的两端做了小尺寸的倒角处理，既方便轴的穿入装配，也能避免轴孔边缘的锐边割伤轴表面，同时在球面副发生角度偏转时，内圈端面不会与外圈或者基座发生干涉，允许的最大静态角偏移量可以满足绝大多数轻载铰接场景的补偿需求，不需要额外设计偏转避让结构。在实际选型应用中，这类轴承更适合低速摆动的铰接场景，不适合高转速的连续回转工况，因为球面配合的接触面积大，高转速下的摩擦发热会比滚动轴承更明显，但在低速摆动、需要角向补偿、安装空间有限的场景下，这类轴承的综合优势远高于常规的滚动轴承或者铜套类滑动轴承：相比铜套，它具备角向补偿能力，不会因为轴的倾斜出现边缘磨损；相比微型滚动轴承，它的结构更简单，安装更便捷，抗冲击能力更强，不需要复杂的密封结构就能在多粉尘的轻度恶劣环境下使用。很多设计人员在做轻量化设备的铰接结构时，容易忽略装配误差带来的附加应力，强行采用刚性轴套配合，最终导致设备运转卡滞、磨损快，而选用这类压配合球面轴承，就能在不增加太多成本的前提下，大幅降低机架的加工精度要求，提升设备的装配效率和运转可靠性，尤其是在小批量设备研发、民用轻工设备设计中，这类零件的适配性非常高。
