带螺丝调节机构的变速滑轮三维结构设计

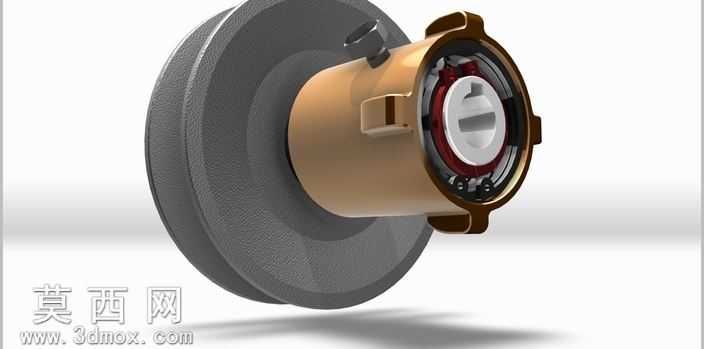

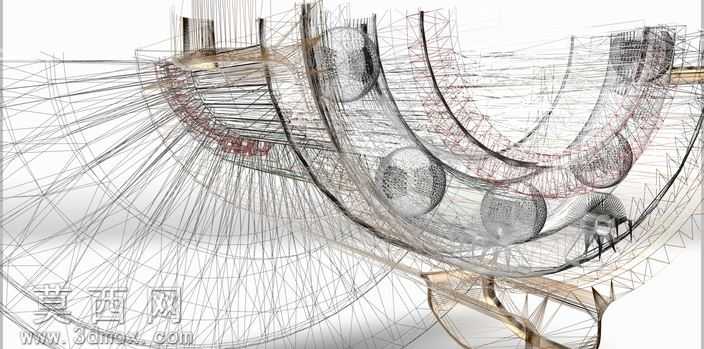

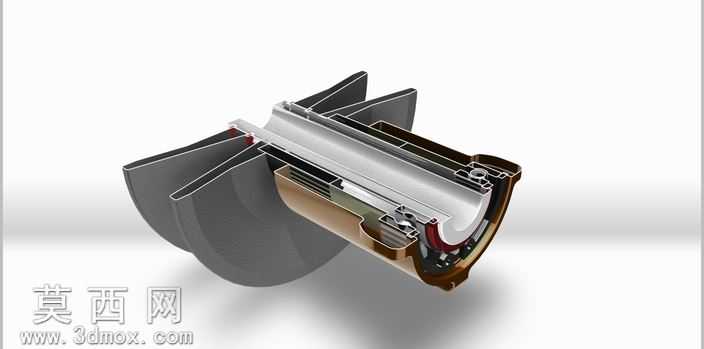

本作品为带螺丝调节机制的变速滑轮三维建模作品，建模阶段依托参数化三维设计软件完成全结构的特征搭建，首先以旋转凸台特征构建滑轮的主体轮体结构，轮体表面做防滑纹理的阵列特征处理，匹配皮带传动的接触摩擦需求，轮体中心预留轴孔与键槽结构，保障动力输入输出的同轴度与扭矩传递稳定性。滑轮侧方集成的螺丝调节机构是本设计的核心功能模块，建模时通过多实体配合完成调节螺套、锁紧卡扣、定位卡槽、内置摩擦片组的独立建模后完成装配约束：调节螺套采用梯形螺纹特征建模，匹配手动旋拧调节的行程需求，螺套外侧设置防滑拨片结构，方便徒手操作完成档位切换；内置的环形摩擦片组采用不同材质的外观区分，金属摩擦基片做镀铬金属材质渲染，耐磨阻尼片做哑光深棕橡胶材质处理，还原真实部件的材质质感。渲染阶段采用工作室光照环境，滑轮主体轮体赋予深灰色哑光工程塑料材质，表面添加细微的磨砂纹理贴图，模拟工业级玻纤增强尼龙的材质表现；调节机构的金属外壳赋予暖金色金属漆材质，边缘做轻微的倒角高光处理，还原压铸金属壳体的细腻质感；内部的卡槽、卡扣结构做深褐色工程塑料材质，与主体金属部件形成清晰的视觉区分，方便观察内部的档位卡位结构。设计思路围绕皮带传动系统的变速需求展开，摒弃传统的多轮组切换变速结构，采用单滑轮内置螺丝调节的结构形式，通过旋拧侧方的调节螺丝，改变滑轮内置轮槽的有效工作宽度，进而适配不同直径的皮带传动接触半径，实现传动比的连续变化，整体结构集成度高，无需额外的拨叉、换挡机构即可完成手动变速调节，结构紧凑适合小型传动设备的安装使用。建模过程中对所有活动部件做了干涉检查，确保调节螺丝在全行程运动过程中，与轮体、内置摩擦片、卡扣结构无运动干涉，各装配面的配合公差符合常规机械加工的精度要求，所有特征均保留可编辑的参数化建模历史，可根据实际使用需求调整轮体直径、调节螺距、摩擦片数量等核心参数，适配不同功率、不同变速比的传动场景需求。
