立式环件轧制加工设备三维结构设计

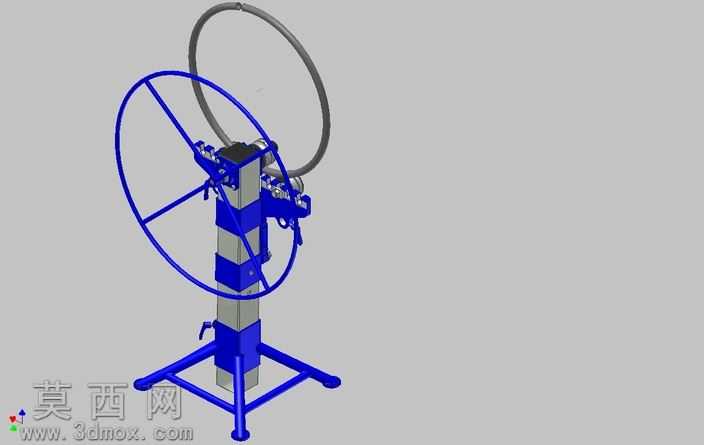

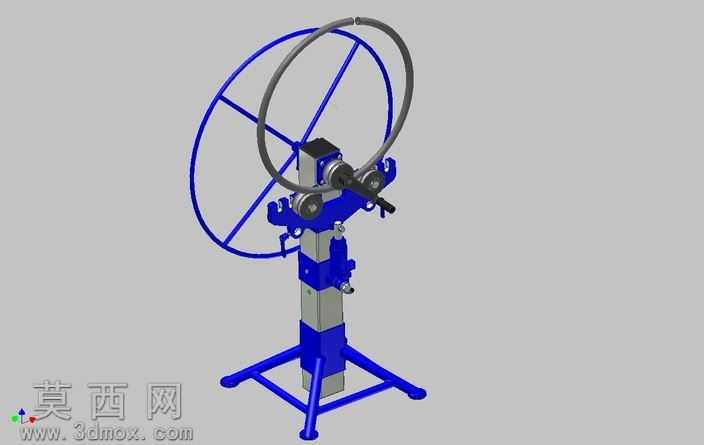

本模型为立式环件轧制加工设备的三维设计成果，建模阶段采用自底向上的装配设计思路，先完成各个子部件的独立建模再进行整体装配约束，确保各运动部件的相对位置、配合间隙符合实际加工设备的设计逻辑。模型整体采用立式立柱支撑结构，底部为四脚支撑式落地机架，支脚末端设置可调支撑结构，可模拟实际设备安装时的水平调节功能，保障设备运行时的结构稳定性。中部为方形立柱主体，作为整台设备的承载基体，立柱表面设置多组安装定位面，用于固定轧制执行机构、导向组件与操作控制部件，建模时对立柱的安装孔位、定位凸台都做了精细化还原，可直观呈现部件间的装配关系。上部核心为环件轧制执行组件，包含两个环形工作轮，其中蓝色轮体为主动轧制轮，灰色轮体为随动导向轮，轮体的辐条结构、轮缘工作面都按照环件轧制的工艺需求做了结构设计，轮体与立柱之间设置多组调节锁紧机构，可模拟不同直径环件加工时的轮距调整、位置锁定功能，侧面设置的操作手柄结构还原了设备手动调节的操作逻辑。材质渲染阶段，对设备的结构支撑件采用金属蓝色漆面材质，模拟工业设备的防护涂层效果，对立柱基体采用银灰色磨砂金属材质还原钢材加工后的表面质感，对操作手柄、锁紧部件采用深色工程塑料与黑色金属材质区分不同功能部件，地面支撑脚垫采用橡胶材质提升真实感。整体模型完整还原了立式环轧设备的工作结构，各部件间的装配关系清晰，可用于环件轧制工艺的结构演示、设备方案展示以及相关教学场景使用，建模过程中对运动部件的活动范围做了约束设定，可直观展示环件轧制过程中轮体的相对运动逻辑，清晰呈现环件在两个工作轮之间被辗轧扩径的工作原理。
