同轴双旋翼小型直升机结构设计作品

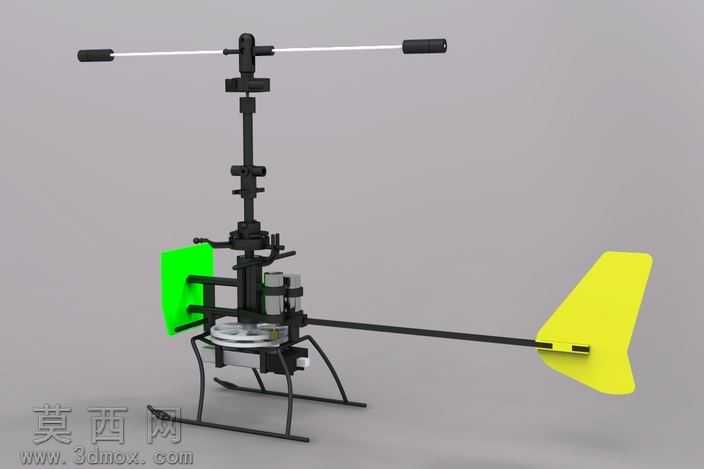

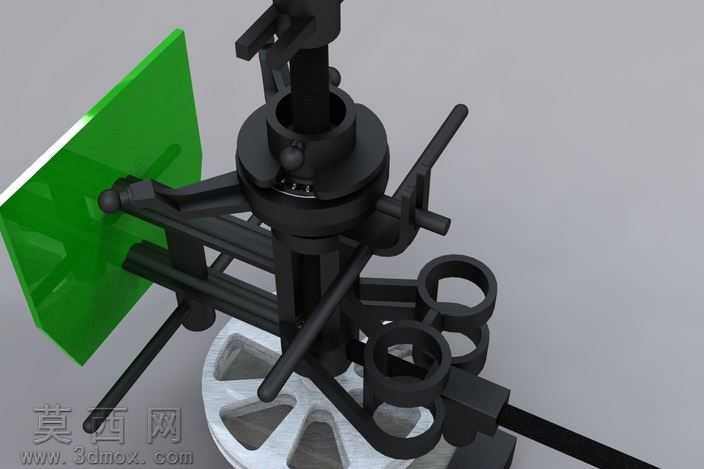

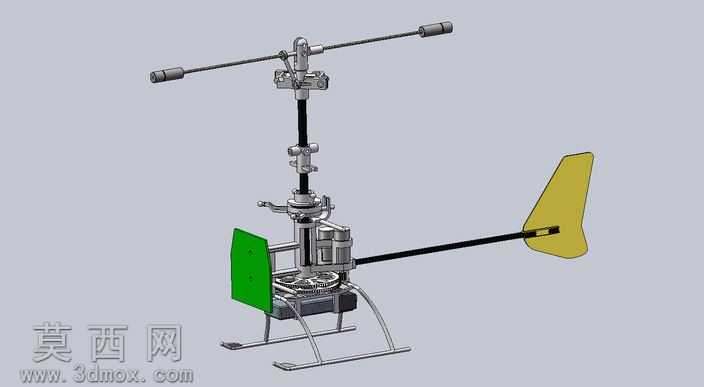

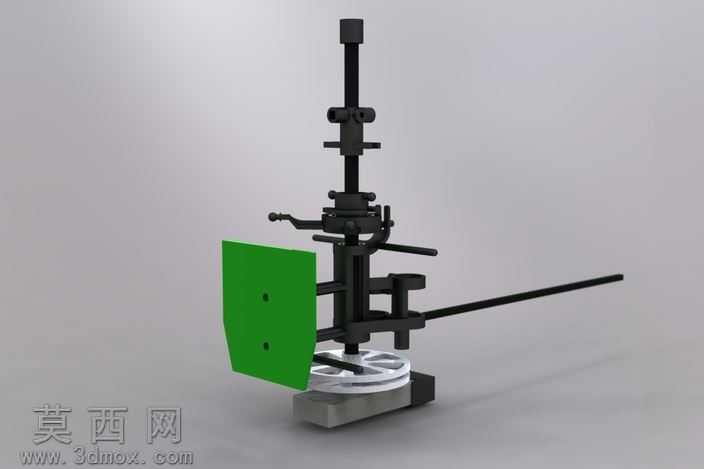

本作品为同轴双旋翼布局的小型航模级直升机三维建模成果，建模过程中针对同轴反转双旋翼的核心传动结构做了精细化还原，完整呈现了上下两层主旋翼的主轴嵌套结构、平衡杆联动机构、倾斜盘操纵组件的装配关系，每一处连接位的卡扣、轴孔配合尺寸都经过严谨校准，确保结构逻辑符合真实同轴直升机的运动原理。模型渲染阶段采用哑光工业质感的材质表现主体机架的金属与工程塑料属性，主旋翼平衡杆两端的配重块做了磨砂黑的材质处理，还原航模配件的真实触感；机身中部的动力舱区域做了半透明的材质区分，隐约呈现内部的动力模块布局，左侧的绿色导流部件采用亮面硬质塑料材质，色彩饱和度调校明快，尾部的黄色垂尾采用哑光轻质工程塑料材质，和机身主体的深色调形成鲜明的视觉区分，起落架的弯折金属支架做了细微的金属拉丝纹理处理，还原薄壁金属管件的质感。设计过程中优先考量同轴直升机无需尾桨抵消反扭矩的结构特性，将尾翼设计为纯稳定导向的结构形态，省略了传统单旋翼直升机的尾桨传动组件，大幅简化了尾部结构的复杂度，同时拉长尾梁长度提升飞行过程中的航向稳定性；起落架采用滑橇式结构，通过两处弯折的支撑臂连接机身底部，既保证了降落时的缓冲形变空间，也尽可能降低了整体结构重量。主旋翼的平衡杆与上旋翼采用联动铰接结构，可在飞行过程中通过平衡杆的陀螺效应稳定旋翼转速波动带来的姿态偏移，倾斜盘组件的舵机连接位预留了标准的装配接口，可匹配常规航模舵机的安装尺寸，机身中部的设备舱分层布局了动力模块、控制模块与能源模块的安装位，各模块之间预留了走线空间，整体结构紧凑合理，既还原了真实同轴直升机的核心机械原理，也兼顾了小型航模的轻量化设计需求，可作为航模结构教学、同轴飞行器原理演示的可视化参考模型，各部件的分模逻辑清晰，也可作为3D打印制作实体航模的结构参考。
