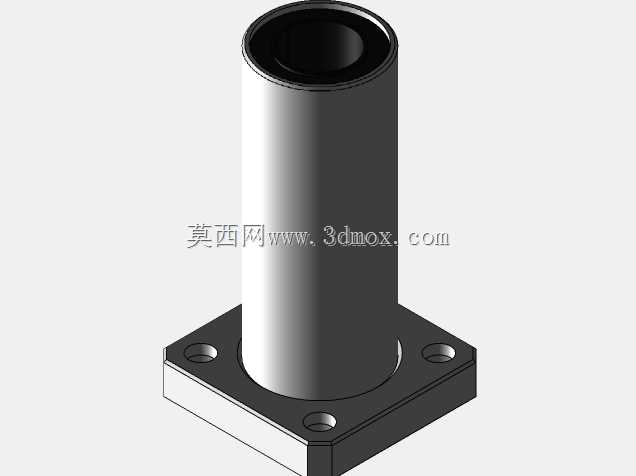

方法兰型长行程直线滚珠导向轴承

这款方法兰结构的长型直线滚珠轴承，是桌面级3D打印设备Z轴传动系统的核心导向部件，同时也广泛适配各类轻载自动化滑台、小型检测设备位移模组、桌面型点胶机的直线运动单元，在对导向精度有稳定要求的轻载直线传动场景中承担核心支撑作用。它的核心功能是为直径12毫米的光轴导向杆提供低阻力的往复直线运动支撑，通过内部循环排列的滚珠结构，将轴与轴承之间的滑动摩擦转化为滚动摩擦，大幅降低运动过程中的阻力损耗，同时保证运动过程中的同轴度与直线精度，避免传动过程中出现偏摆、卡顿的问题。从设计思路来看，这款轴承采用一体化方法兰安装基座与加长导向筒体的组合结构，加长的筒体长度能够增加与导向轴的接触配合长度，相比短型直线轴承拥有更高的抗倾覆力矩能力，在Z轴垂直上下运动的场景中，能够更好抵消打印平台运动过程中产生的侧向偏载，保证平台升降过程的平稳性，避免平台倾斜导致的成型件精度偏差。法兰端采用正方形安装面，四个角位预留标准安装孔位，安装时可直接通过螺栓将轴承固定在设备的安装基板上，不需要额外设计定制轴承座，大幅简化设备的结构设计难度，降低装配环节的复杂度。在安装边界方面，这款轴承的法兰安装面为标准正方形尺寸，四个安装孔的孔位间距符合通用直线轴承的安装规范，能够直接替换同规格的其他品牌同类型轴承，不需要修改设备的原有安装孔位；导向筒体的外径尺寸统一，适配常规的轴承安装座开孔公差，内部导向孔与12毫米直径光轴采用间隙配合设计，既保证运动过程中不会出现卡滞，也能控制径向间隙在合理范围内，保证导向精度。在实际应用场景中，这类轴承除了适配桌面级FDM3D打印机的Z轴升降结构，也可以用在小型自动化设备的直线推拉机构、实验室液体处理设备的取样位移单元、小型雕刻机的Z轴进给结构中，在轻载、高速往复、对运动平稳性有要求的直线传动场景下，都能提供稳定可靠的导向支撑效果，它的密封端盖结构能够阻挡外部粉尘进入轴承内部的滚珠滚道，延长轴承在多尘工作环境下的使用寿命，减少日常维护的频次。
