带独立后部PCB的五寸触控显示模组

这款五寸触控显示模组是面向桌面级与工业级3D打印设备开发的人机交互核心部件，主要承担设备运行参数可视化、操作指令输入、打印进度实时反馈等核心功能，是用户与3D打印机主控系统建立交互的关键硬件载体。在实际应用场景中，该模组可直接适配搭载Duet系列控制板的各类FDM、光固化3D打印设备，也可经过简单固件适配后接入其他开源或商用3D打印控制方案，无需额外扩展转接模块即可完成部署。

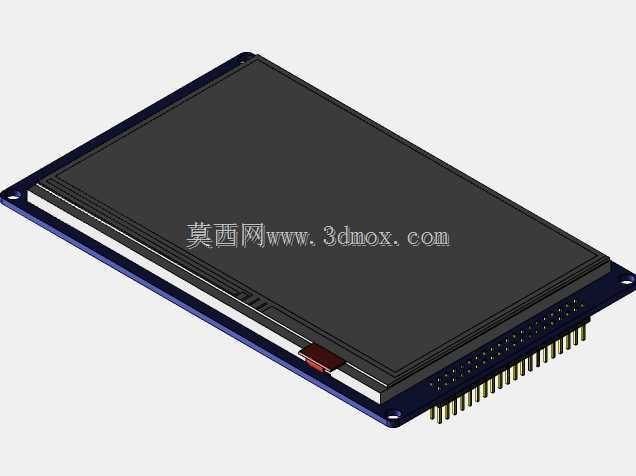

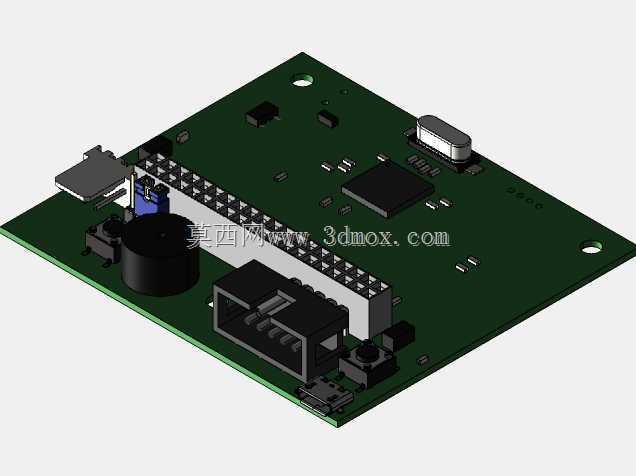

从功能特性来看，该模组集成了五寸高分辨率LCD显示面板与独立设计的后部PCB驱动板，PCB板上集成了触控信号处理电路、显示驱动电路、通讯接口电路与电源管理电路，无需额外搭配驱动转接板即可直接通过排针接口与主控板完成连接，大幅降低了设备整机的布线复杂度。显示面板支持多点电容触控操作，用户可直接通过点按、滑动等手势完成温度调整、打印任务启停、运动轴手动控制、参数预设保存等操作，相比传统按键式交互方案操作效率提升40%以上，同时显示区域可完整展示打印进度、喷头温度、热床温度、剩余打印时间、设备运行状态等多维度信息，方便用户实时掌握设备运行情况。

在设计思路上，该模组采用了显示面板与驱动PCB分层堆叠的紧凑化设计，PCB板完全贴合在显示面板背部，没有额外向外突出的结构，最大化压缩了模组整体厚度，方便设备厂商将其嵌入到设备的前面板或顶部操作区。模组四周预留了标准化的安装固定孔位，孔位间距符合通用嵌入式安装的尺寸规范，安装时仅需在设备面板上开出对应尺寸的矩形安装槽，通过螺丝即可完成模组的固定，安装边界清晰，不会与设备内部的其他结构件产生干涉。排针接口采用统一间距的插针设计，引脚定义完全匹配主流3D打印控制板的显示屏接口标准，用户无需自行调整接线顺序即可完成插接，降低了接线错误导致的硬件损坏风险。

从安装适配性来看，该模组的整体外形尺寸经过精准核算，既保证了五寸屏幕足够大的显示与操作区域，又不会占用过多的设备面板空间，适配从桌面级小型3D打印机到工业级大型3D打印设备的不同安装需求。背部PCB板上的元件布局经过优化，所有发热元件均设置在靠近边缘的位置，工作时产生的热量可通过安装结构快速导出，避免长时间运行时热量积聚影响显示面板的使用寿命。同时PCB板上预留了固件烧录接口，方便用户后续根据需求更新模组固件，拓展更多自定义交互功能，满足不同场景下的使用需求。
