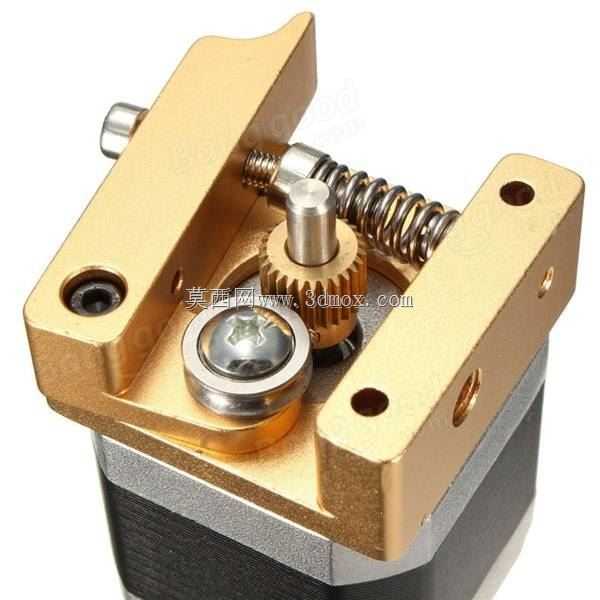

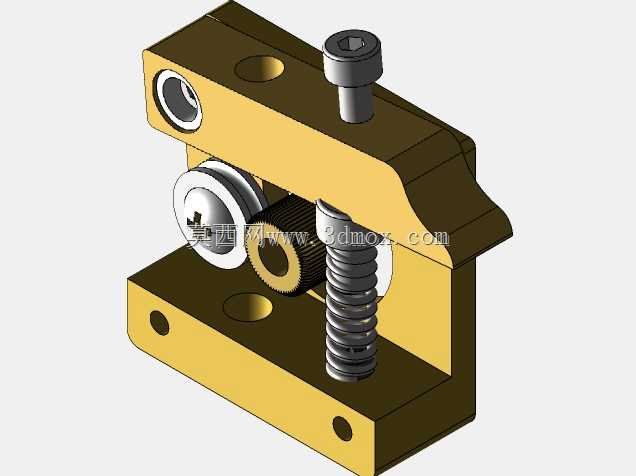

MK8挤出机左侧送料结构总成

该结构为熔融沉积型3D打印设备的核心耗材输送部件，主要应用于桌面级FDM工艺3D打印机的耗材进给环节，承担将固态打印耗材稳定推送至热端熔融腔的核心功能，是保障打印过程中耗材出丝均匀度、送料精度的关键组件。在实际打印作业场景中，该结构需要适配1.75mm直径的标准PLA、ABS、TPU等各类常见打印耗材，通过主动送料轮与从动压轮的配合，对耗材形成稳定的夹持摩擦力，抵消热端熔融腔内部的反压阻力，避免出现送料打滑、耗材回抽失准、出丝断流等常见打印故障。从功能特性来看，该结构采用弹簧压紧式自适应设计，顶部的内六角调节螺栓可调整弹簧预紧压力，适配不同硬度、不同表面摩擦系数的耗材，当耗材直径存在小幅公差波动时，弹簧可自动补偿压合间隙，始终保持稳定的夹持力；主动送料轮采用滚花齿面设计，增大与耗材表面的接触摩擦力，避免送料过程中出现打滑丢步的问题；从动压轮采用带轴承的光滑滚轮结构，转动阻力小，不会对耗材表面造成过度挤压刮伤，保障耗材进给过程顺畅无卡滞。设计思路上，整体采用分体式安装基座结构，上下基座通过定位结构组合，既保证了各传动部件的同轴度精度，也便于后期耗材更换、堵料故障排查时的拆装维护；基座上预留的多个安装孔位，可适配不同机型的安装固定需求，兼容主流的近程挤出安装布局，安装边界紧凑，整体占用空间小，不会对打印平台的运动行程造成过多干涉。外形尺寸方面，整体结构长宽高控制在极小的范围内，安装孔位间距符合桌面级3D打印机的通用安装标准，可直接替换同规格的老旧挤出结构，无需对打印机原有安装位进行二次改造；基座上的导向孔与送料轮、热端进料口保持严格同轴，保障耗材进入热端的路径平直，避免耗材弯折造成的送料阻力增大问题。该结构的整体刚性设计充分考虑了高速打印场景下的送料响应速度，可支持最高上百毫米每秒的打印速度下的稳定送料，回抽动作响应灵敏，能有效减少打印过程中的拉丝、垂料等表面质量问题，适配从入门级到进阶级的各类桌面FDM3D打印机改装与替换需求。
