方法兰加长型直线运动轴承结构

做非标设备结构设计快十年，这类方法兰加长直线轴承是我选型库里用得极频繁的一类导向元件，最早接触是在做3C行业点胶机的滑台模组设计时，当时要兼顾滑台的径向承载和安装空间紧凑性，对比过圆法兰、对边法兰、嵌入式安装的多款直线轴承，最终敲定这种加长型方法兰结构，就是看中它安装定位的便利性和长行程下的运动稳定性。

从实际设备应用场景来看，这类轴承几乎覆盖了所有需要低阻力线性往复运动的工位：小型自动化装配线的推拉料机构、包装设备的导杆升降工位、检测设备的探针滑动模组、木工机械的靠模导向轴、甚至医疗设备里的样本推送滑架，只要是光轴做导向、需要控制运动直线度的场合，都能见到它的身影。和普通短款直线轴承相比，加长款的本体长度更长，内部容纳的钢球循环列数更多，在相同轴径下能承受更大的径向载荷，同时因为钢球与光轴的接触长度增加，运动过程中的偏摆量会小很多，尤其适合悬臂式安装的滑动工位，能有效避免卡滞、抖动的问题。

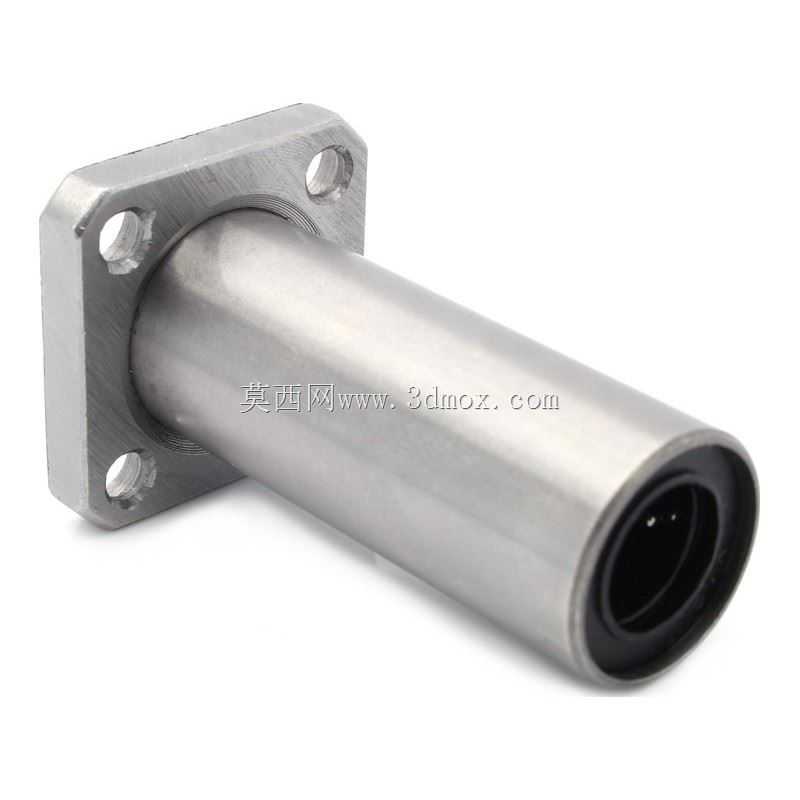

从功能特性上拆解，这个部件的核心作用是给配套的圆柱光轴提供低摩擦的滑动支撑，把光轴的直线运动约束在同轴度允许的误差范围内，同时承受运动过程中来自各个方向的径向载荷。方法兰的结构设计，是在轴承本体的一端集成了带四个安装孔的方形法兰盘，安装时不需要额外加工轴承座的定位止口，直接把法兰端面贴紧安装板的表面，穿四颗内六角螺丝就能完成固定，相比圆法兰需要对准止口、调整同轴度的安装方式，方法兰的安装效率更高，而且方形法兰的四个安装孔呈对称分布，在方形安装板、铝型材端面的适配性更好，不会出现圆法兰安装时螺丝与型材槽位干涉的问题。

做三维建模的时候，这个零件的设计思路要完全贴合实际加工和装配的公差要求：首先法兰端的四个安装孔位置度要控制在0.02mm以内，保证安装时螺丝能顺利穿过，不会出现别劲的情况；轴承内孔的公差要严格匹配配套光轴的公差带，一般内孔取H7的公差等级，和g6公差的光轴配合，既能保证滑动顺畅，又不会因为间隙过大产生晃动；轴承本体的外圆和法兰端面的垂直度要控制在0.01mm以内，否则安装后轴承内孔和安装板不垂直，光轴穿入后会出现卡滞，长期运行还会加剧钢球和保持架的磨损。

关于外形尺寸和安装边界，以这款8mm内径的规格为例，首先要明确几个核心尺寸的选型边界：法兰盘的方形边长是决定安装板开孔大小的关键，建模时安装板上的过孔直径要比轴承外圆大0.2-0.3mm，方便装配时调整同轴度；法兰上的四个安装孔中心距要和安装板上的螺丝孔中心距完全对应，一般这个规格的安装孔中心距是34mm，安装孔直径选4.5mm适配M4的内六角螺丝；轴承本体的总长度是加长型的核心参数，比普通标准款长出近一倍，建模时要预留足够的轴向安装空间，避免滑台运动到行程末端时轴承端面和其他部件发生碰撞；内孔直径8mm是和配套光轴的配合尺寸，选型时光轴的表面硬度要达到HRC60以上，表面粗糙度控制在Ra0.8以下，才能保证轴承的使用寿命。

实际装配调试的时候，要注意两个安装细节：一是压入轴承的时候不能直接敲击法兰端面，要使用专用套筒顶住轴承的外圆端面均匀压入，避免法兰变形导致钢球循环通道卡滞；二是两根平行导向轴安装时的平行度要控制在0.05mm/100mm以内，否则即使轴承本身精度达标，也会出现滑动阻力大、磨损快的问题。另外这类加长型轴承因为内部钢球数量多，运行时的润滑要跟上，一般在出厂时会预填润滑脂，长期运行的话每半年补充一次锂基脂，能有效降低运行噪音，延长使用寿命。

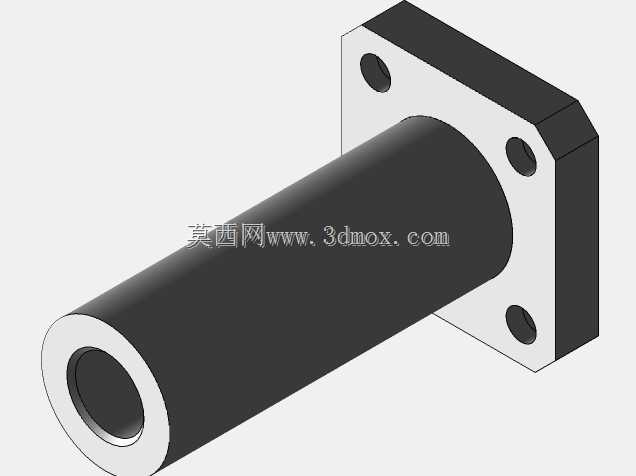

从结构设计的角度看，这个零件的三维模型还原度直接影响后续整机的装配干涉检查结果，建模时不能只做简化的圆柱加方块的结构，要把法兰端的安装孔倒角、轴承内孔的钢球保持架让位槽、本体外圆的退刀槽这些细节都做出来，不然在做虚拟装配的时候，很容易漏掉螺丝头和法兰面的干涉、轴承端面和轴用挡圈的间隙这些实际装配中会遇到的问题。之前有个年轻工程师做方案的时候，把这个轴承的长度尺寸搞错了，用了短款的模型做干涉检查，结果加工完安装板组装的时候，发现滑台运动到极限位置时轴承会撞到气缸接头，最后只能重新加工安装板，耽误了一周的交期，可见这类标准件的模型尺寸准确性对整个项目的推进有多重要。

在不同工况下选型时还要注意，这种方法兰加长轴承有钢保持架和尼龙保持架的区别，钢保持架的耐高温性能更好，适合在工作温度较高的焊接设备周边工位使用，尼龙保持架的运行噪音更低，适合在对噪音有要求的医疗、检测设备上使用；如果是有腐蚀性的工况，还要选镀镍处理的版本，避免生锈导致滑动卡滞。这些细节在做三维模型的时候，也可以通过不同的材质外观区分开，方便后续做BOM表的时候直接选型统计，减少重复核对参数的工作量。
