方法兰型加长直线轴承结构设计

项目分类:3D模型 发布时间:2021-10-16 ID:321121
  • 方法兰型加长直线轴承结构设计
  • 方法兰型加长直线轴承结构设计

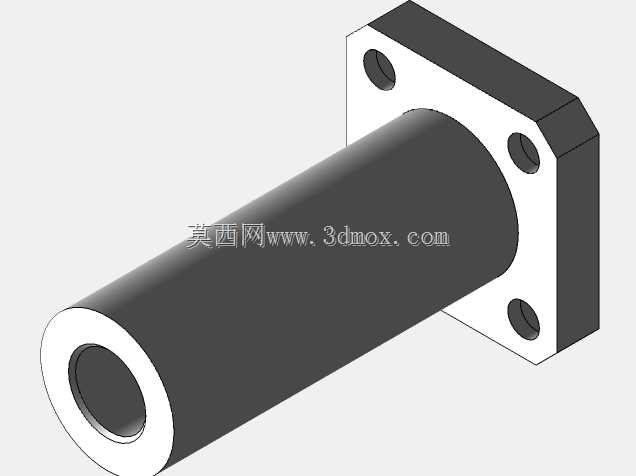

做自动化设备结构设计的工程师,对方法兰加长直线轴承这类零件肯定不会陌生,但凡涉及到往复直线运动的工位,几乎都能看到这类零件的身影。不同于圆法兰或者对边法兰的款式,方法兰的安装孔位分布在方形法兰的四个角,安装时的定位容错率更高,尤其是在铝型材搭建的机架上安装时,方形法兰的边可以直接靠在型材的定位槽边上,不用额外做定位销就能保证安装的同轴度,这点在现场装配的时候能省不少调整的功夫。加长款的本体长度比标准款要长出近一倍,内部的钢球循环列数也更多,在承受相同径向载荷的时候,每一列钢球分担的压应力更小,运行起来的平稳性比标准款好很多,适合用在行程较长、导向轴伸出长度较大的工位,比如点胶机的Z轴升降导向、流水线的挡料气缸导向、小型移栽机械手的水平滑动模组这类对运动平顺性有要求的场景。

从实际选型的角度来说,这类轴承的核心功能是给做直线运动的轴提供低摩擦的滑动支撑,限制轴的径向窜动,保证运动方向的直线度。设计这个模型的时候,首先要考虑的是安装边界的匹配:法兰端的四个安装孔是沉头孔设计,适配对应规格的内六角圆柱头螺钉,沉头孔的深度要保证螺钉拧紧之后,螺钉头不会高出法兰端面,避免和相邻的安装零件产生干涉;法兰的厚度要兼顾安装强度和整体结构的紧凑性,太薄的话锁紧螺钉的时候法兰容易产生形变,太厚又会增加不必要的安装空间占用。轴承本体的外径是和安装座的孔位做间隙配合的,配合公差一般选H7就足够,安装的时候不用额外打销钉,靠法兰面的螺钉锁紧就能完全固定,后期维护更换的时候拆四颗螺钉就能直接抽出来,比压入式的无衬套直线轴承维护效率高很多。

内部的结构设计上,保持架的位置要保证钢球在循环回路里顺畅滚动,两端的密封胶圈槽位要留够尺寸,避免胶圈压装之后和导向轴产生过大的摩擦阻力,同时还要能挡住外部的粉尘、切削液进入轴承内部,延长使用寿命。加长的本体设计还有一个好处,就是当导向轴承受一定的倾覆力矩的时候,更长的支撑跨距可以减小轴和轴承内部钢球的接触应力,避免出现卡滞、磨损加快的问题,比如在一些带悬臂负载的滑台工位,用加长款的方法兰轴承,比两个标准款轴承背对背安装节省的空间更多,整体的支撑刚性也能满足使用要求。

实际应用的时候要注意,这类轴承适合搭配淬硬处理的直线光轴使用,轴的表面硬度要达到HRC60左右,表面粗糙度控制在Ra0.8以下,才能保证轴承的使用寿命和运行精度。安装的时候要保证两端轴承的同轴度,避免出现别劲的情况,否则运行的时候阻力会急剧增大,还会加快钢球和保持架的磨损。如果是用在有粉尘、切削液飞溅的加工设备上,还要在轴承外侧额外加装防尘刮片,配合轴承本身的密封圈,能有效阻挡杂质进入内部循环轨道。很多新手工程师选型的时候容易忽略轴承的长度参数,只看内径选标准款,结果装上去之后滑台运行到悬臂位置就出现晃动,精度达不到设计要求,换成加长款之后不用改动其他安装尺寸,就能直接解决刚性不足的问题,这也是这类加长方法兰直线轴承在非标自动化设备里应用越来越广的原因。

从建模的细节上来说,法兰四个角的安装孔位置度要严格按照行业通用的标准尺寸来做,孔中心到法兰中心的距离要和市面上的量产配件保持一致,保证模型导出之后能直接用于生产装配,不用再调整安装孔位。轴承内孔的直径要和对应规格的导向轴做间隙配合,间隙值控制在0.01-0.03mm之间,既保证滑动顺畅,又不会出现过大的径向间隙影响运动精度。本体的外圆和法兰端面的垂直度要控制在合理的形位公差范围内,避免安装之后轴承内孔和安装面不垂直,导致导向轴受力不均。钢球的循环槽在建模的时候不用完全还原内部的钢球细节,只要把外部的安装尺寸、密封槽、沉头孔这些和装配相关的特征做准确就足够,毕竟在做整机装配的时候,这类标准件都是外购件,建模的核心是保证安装边界的准确性,不用过度追求内部细节的还原,反而会占用不必要的模型资源,影响大装配体的打开速度。
