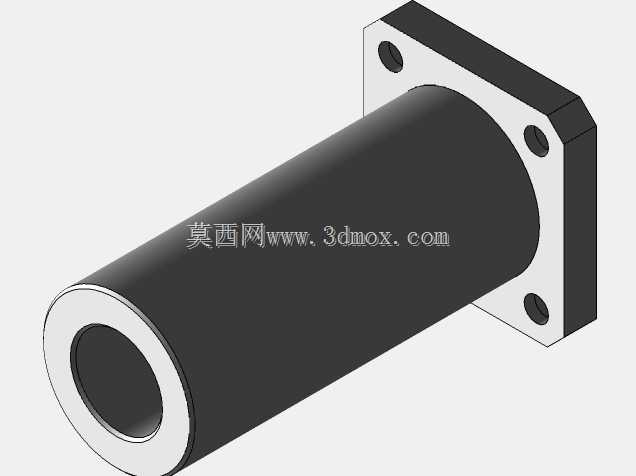

方法兰型直线运动轴承结构设计

项目分类:3D模型 发布时间:2021-10-16 ID:321119
  • 方法兰型直线运动轴承结构设计
  • 方法兰型直线运动轴承结构设计

做自动化设备结构设计的工程师,对这类方法兰直线轴承不会陌生,但凡涉及到光轴导向的往复直线运动工位,几乎都能见到它的身影。不同于圆法兰或者对边法兰的安装形式,方法兰的四个安装孔分布在方形法兰的四个角位,安装时可以直接贴靠在安装板的基准面上,靠法兰端面实现轴向定位,不需要额外加工轴肩或者加装定位挡圈,在紧凑安装空间里的适配性更强,尤其是在多轴并排排布的线性模组里,方形法兰的轮廓可以做到相邻安装位零间隙贴合,不会像圆法兰那样出现相邻轮廓干涉的问题,能有效压缩设备的整体安装尺寸。

从实际使用场景来看,这类轴承常被用在点胶机的Z轴升降导向、包装机的推料工位往复运动、3D打印设备的打印头移动支承、小型输送线的挡料气缸导向结构里,核心作用是给配套的圆柱光轴提供低摩擦的直线运动支承,保证运动部件的行进直线度,避免运动过程中出现径向偏摆。和普通的铜套滑动支承比,这类带内置保持架的直线轴承摩擦阻力更小,运动过程中的卡顿感更弱,哪怕是低速轻载的工况下,也不会出现爬行现象,运动精度的保持性更好。

设计这款轴承的三维模型时,首先要明确安装边界的几个核心尺寸:首先是法兰端的方形轮廓尺寸,要匹配对应安装板的开孔避让位,四个安装孔的孔位公差要控制在合理范围,保证安装时螺栓能顺利穿入,不会出现孔位错位的问题;其次是轴承主体的外径尺寸,要和安装板上的轴承安装孔形成间隙配合,装配时可以顺利压入,不会因为过盈量太大导致外套筒变形,挤压内部的钢球滚道,最终造成运动卡滞;再者是内孔的公称尺寸,要和配套的导向光轴形成合适的配合间隙,间隙太小会增大运动阻力,加速钢球和滚道的磨损,间隙太大则会导致运动过程中出现径向窜动,影响末端执行件的定位精度。

结构上,轴承的外套筒采用一体化加工成型,法兰端和筒身没有拼接焊缝,整体刚性更好,能承受一定的侧向载荷。筒身内部的保持架上均匀排布着循环钢球,钢球在保持架的滚道内做循环滚动,将运动过程中的滑动摩擦转化为滚动摩擦,大幅降低运动阻力。法兰端的四个安装孔做了沉头设计,安装时内六角螺栓的头部可以完全沉入沉孔内,不会突出法兰端面,避免和相邻的运动部件发生刮碰。筒身的长度设计要匹配对应的运动行程,保证在全行程范围内,轴承和光轴的配合长度足够,不会出现悬臂过长导致的支承刚性不足问题,一般来说,轴承的有效配合长度不小于光轴直径的1.5倍时,就能满足大多数轻载工况的支承刚性要求。

建模过程中要注意几个容易出错的细节:一是内部钢球的循环滚道要和保持架的导槽完全对齐,不能出现错位,否则实际装配时钢球会卡在滚道和保持架的接缝处,无法顺畅循环;二是法兰端面和筒身轴线的垂直度要严格控制,这个形位公差直接决定了轴承安装后和光轴的平行度,如果垂直度超差,安装后轴承会出现别劲的问题,运动阻力陡增,还会加速磨损;三是筒身两端的密封槽尺寸要匹配对应的密封圈规格,密封圈的唇口要能刚好贴合光轴表面,既能阻挡外界的粉尘、切削液进入轴承内部污染滚道,又不会因为过盈量太大增加额外的运动阻力。

在设备选型搭配时,要根据实际工况的载荷大小、运动速度、行程长度来选对应规格的轴承,像这款内径16mm的规格,适合搭配直径16mm的淬火光轴使用,单根轴承的额定动载荷能满足大多数小型自动化工位的使用要求,如果是承受侧向载荷较大的工位,可以考虑在同一个运动板上并排安装两个同规格的轴承,拉大两个轴承的支承间距,提升整体的抗倾覆力矩能力,避免运动过程中出现卡滞。安装过程中要注意,压入轴承时要均匀施力在法兰端面,不能直接敲击筒身部分,否则很容易导致筒身变形,破坏内部滚道的精度。日常维护时,只需要定期在光轴表面涂抹少量的润滑脂,就能保证轴承长期顺畅运行,不需要复杂的维护操作。
