SK12型立式光轴夹紧支撑座结构设计

在非标自动化设备、直线传动模组、包装输送线这类需要布置光轴导向的场景里，这类立式夹紧支撑座是非常基础但用量极大的安装部件，区别于卧式支撑座的安装姿态，SK12规格的支撑座专门适配公称直径12mm的圆柱光轴，承担光轴的径向承载、轴向定位以及安装基准固定的作用，很多做小型移栽机构、检测滑台的工程师在选型时，会优先考虑这类开口夹紧式的结构，相比顶丝固定的光轴支座，它的抱紧接触面积更大，长期运行不容易出现光轴松动偏移的问题。

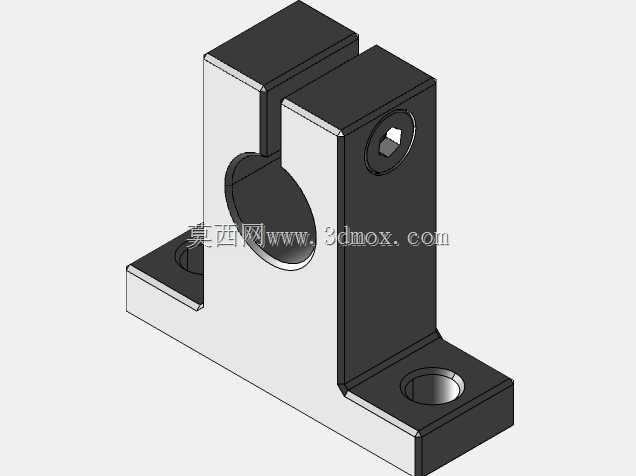

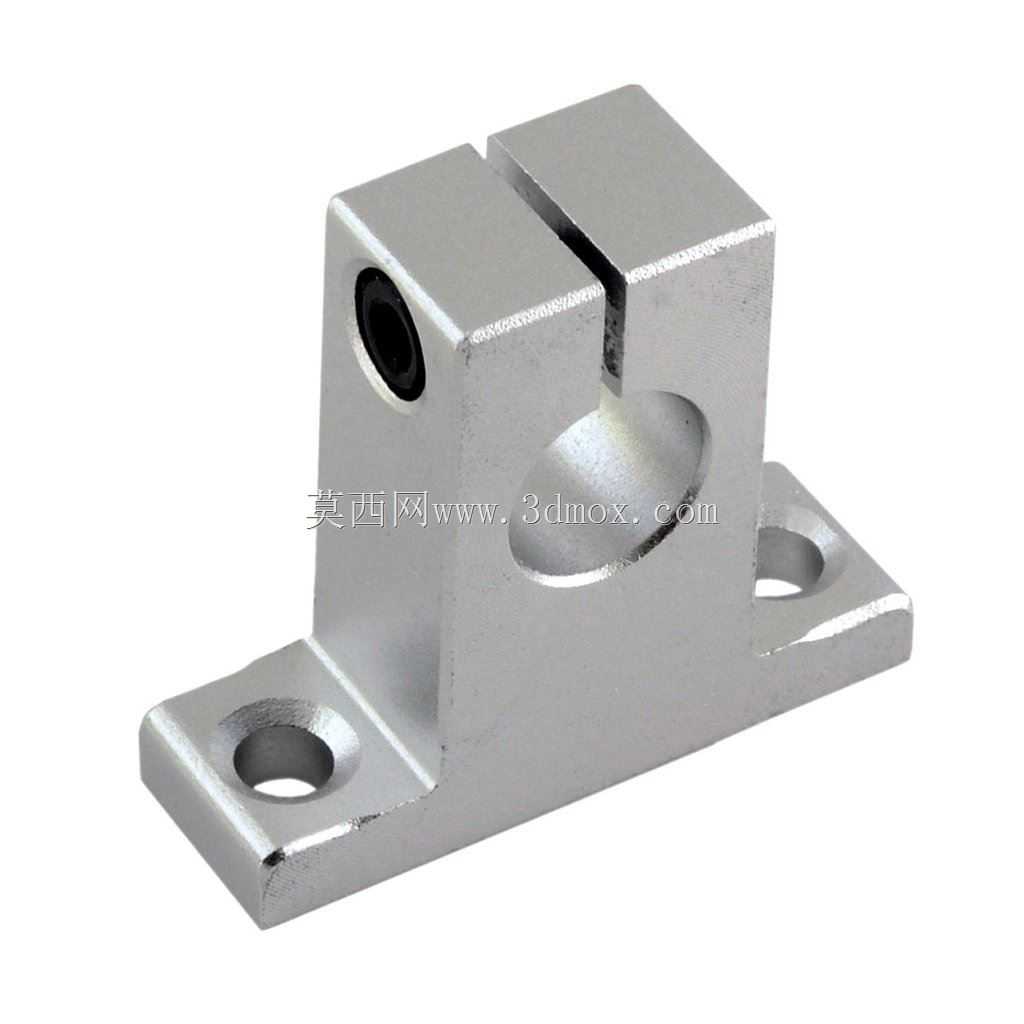

从结构本身来看，整个支座采用一体式铝合金加工成型，底部是带两个安装沉孔的菱形法兰底座，这种菱形底座的设计相比方形底座，在同等安装孔距的前提下占用的安装平面面积更小，两个安装孔的中心距是按照行业通用的安装边界设计的，适配M5或者M6的内六角圆柱头螺钉固定，沉孔的深度刚好可以把螺钉头完全埋入支座底面，不会出现螺钉头突出导致支座安装面贴不平的问题，底座的底面是经过精铣加工的基准面，平面度控制在0.02mm以内，安装时可以直接贴紧设备的安装基板，不需要额外配磨调整。

支座的主体部分是带轴向开口的夹持孔结构，夹持孔的内径和适配的12mm光轴采用间隙配合，单边间隙控制在0.01-0.02mm之间，既可以保证光轴能够顺利穿入孔内，又不会因为间隙过大导致抱紧后光轴出现倾斜偏差，开口槽的宽度设计在2mm左右，从支座顶端一直贯通到夹持孔的下沿，在支座的侧面加工有一个内螺纹孔，用来安装内六角紧定螺钉，当紧定螺钉拧紧时，开口槽会产生弹性形变，把穿入孔内的光轴牢牢抱紧，这种夹紧方式不需要在光轴上加工任何定位槽或者定位平面，不会破坏光轴的表面精度，后期调整光轴的轴向位置时，只需要松开紧定螺钉就可以滑动光轴调整位置，调整到位后重新拧紧即可，维护调整的效率比法兰式固定支座高很多。

在实际设备应用中，这类支撑座通常成对使用，分别布置在光轴的两端，作为直线轴承或者无油衬套滑动的支撑基准，比如在小型点胶机的Y轴导向结构里，两个SK12支撑座把12mm的镀铬光轴两端固定，直线轴承套在光轴上带动点胶头做往复直线运动，这时候支撑座的安装精度直接决定了光轴的平行度，进而影响整个滑台的运行顺畅度，如果支撑座的夹持孔和底座安装面的垂直度不够，光轴安装后就会出现倾斜，直线轴承滑动时就会出现卡滞、阻力过大的问题，所以在设计这个零件的时候，特意把夹持孔的轴线和底座安装面的垂直度公差控制在0.01mm/100mm以内，保证光轴安装后和安装基板保持垂直，两端支撑座的光轴同轴度也能得到保障。

很多新手工程师在选型这类支撑座的时候，容易忽略夹持力的参数，这个SK12规格的支撑座，当侧面的紧定螺钉采用12.9级内六角螺钉，拧紧扭矩达到8N·m的时候，夹持孔对光轴的抱紧力可以达到800N以上，完全可以满足小型滑台的轴向承载需求，不会因为滑台的往复惯性力导致光轴出现轴向窜动，而且铝合金材质的支座本身重量很轻，相比钢制的支撑座，整体重量可以降低60%以上，用在对重量有要求的移动模组上也不会增加过多的负载。另外支座的表面采用阳极氧化处理，硬度可以达到HV300以上，表面的耐磨性能和抗腐蚀性能都比未处理的铝合金好很多，在一些有少量切削液或者潮湿的工况下也不会轻易生锈，不需要额外做表面防护处理。

从安装边界来看，这个支撑座的整体高度是从底座底面到夹持孔中心的距离为20mm，也就是说光轴安装完成后，光轴中心距离设备安装基板的高度是20mm，这个中心高尺寸是和同规格的卧式支撑座、滑块座保持统一的，在做机构设计的时候可以直接互换，不需要重新调整安装板的高度尺寸，支座主体的宽度是20mm，长度方向从底座前端到后端的尺寸是42mm，两个安装孔的中心距是30mm，这些尺寸都是按照行业通用的安装规范设计的，不管是替换现有设备上的损坏件，还是新设计设备选型，都不需要额外修改安装孔的位置，直接按照尺寸在安装板上打孔就可以完成装配。

在设计建模的时候，特意把开口槽的边角处做了R0.5的圆角过渡，避免夹紧的时候应力集中导致支座出现开裂的问题，因为铝合金材料虽然有一定的弹性，但是如果开口槽的边角是直角的话，反复拧紧松开紧定螺钉的时候，直角处会产生应力集中，时间长了就会出现裂纹，导致夹持力下降，加上圆角之后可以有效分散应力，提升支座的使用寿命。另外夹持孔的内表面也做了精铰加工，表面粗糙度达到Ra1.6，抱紧光轴的时候可以和光轴的外圆充分接触，不会因为表面粗糙导致接触面积不足，影响夹持的稳定性。
