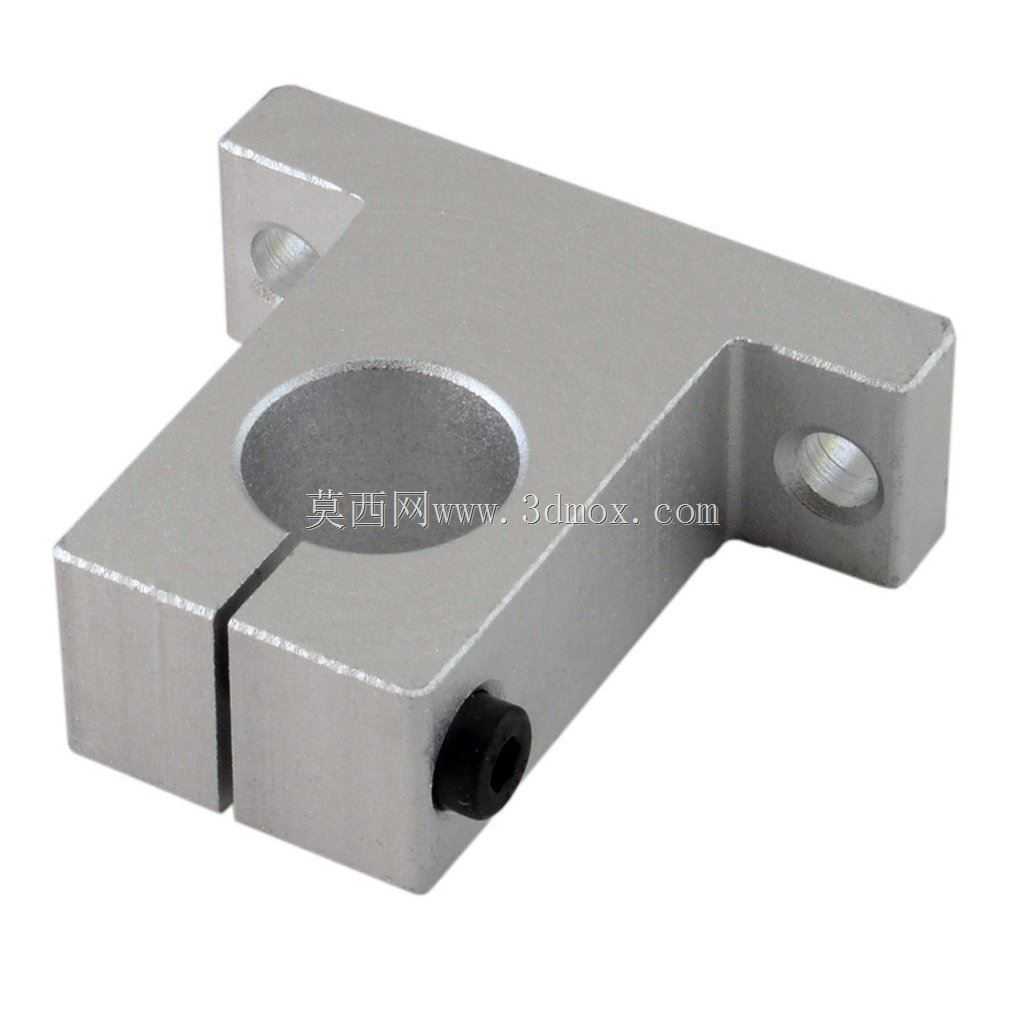

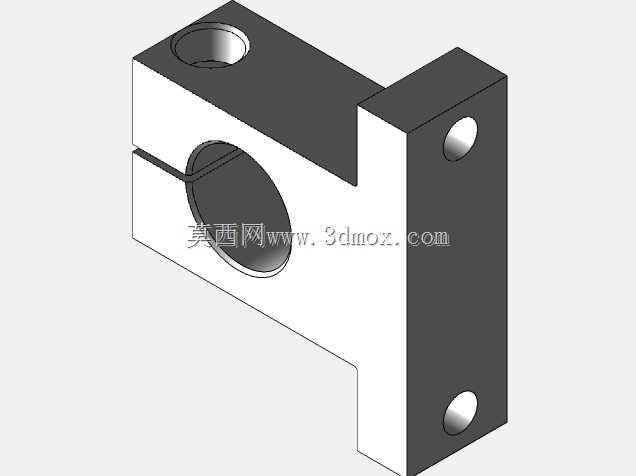

SK16型立式直线光轴夹紧支撑座

这款SK16型支撑座是直线传动系统中用于固定光轴的核心支撑部件，广泛应用于自动化生产线、3D打印设备、包装机械、食品加工输送线、木工雕刻设备等需要直线往复运动的机械结构中，主要承担光轴的径向承载与位置固定作用，保障光轴在运行过程中的同轴度与结构稳定性，避免光轴受载荷后出现挠度变形或位置偏移，为直线运动副提供可靠的安装基准。该支撑座采用开口式夹紧结构设计，侧面配置内六角锁紧螺钉，安装时将光轴穿入中心通孔后拧紧螺钉，即可通过开口处的弹性形变抱紧光轴，相比传统顶丝固定方式，夹紧受力更均匀，不会对光轴表面造成局部压痕损伤，同时也方便后期调整光轴的轴向位置，适配不同的安装行程需求。支撑座整体采用T型卧式安装布局，两侧延伸出带安装通孔的翼板，可直接通过螺栓固定在设备安装基板上，安装接触面经过精铣加工，平面度公差控制在极小范围内，能够有效保证光轴安装后的垂直度与水平度，降低直线运动过程中的卡顿与磨损。中心安装孔适配直径16mm的标准直线光轴，孔内壁经过精密镗削加工，表面粗糙度低，与光轴的配合间隙控制在合理区间，既保证抱紧后的同轴度，也避免过盈配合导致的装配困难。整体结构采用一体化铣削成型工艺，材质选用高强度铝合金，兼顾结构强度与轻量化需求，表面经过阳极氧化处理，具备良好的耐磨与防锈性能，能够适应车间多粉尘、少量油污的复杂工作环境。在设计过程中，工程师充分考虑了安装边界的通用性，两侧安装孔的孔距、中心孔的高度尺寸均遵循行业通用标准，可直接替换同型号的其他品牌支撑座，无需对设备原有安装位进行二次修改，降低设备维护与改造成本。支撑座的开口槽宽度经过反复校核，既保证锁紧时的形变余量足够抱紧光轴，也避免槽宽过大导致结构刚性下降，在承受额定径向载荷时不会出现结构形变，保障长期运行的稳定性。
