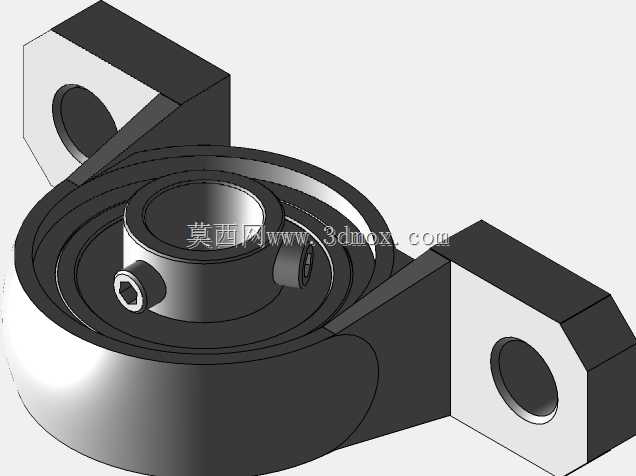

10mm孔径立式带座外球面轴承组件

这款10mm孔径的立式带座外球面轴承组件，是轻载传动场景中极为常用的支撑类零部件，广泛应用于小型输送线辊筒支撑、食品包装机械从动辊定位、小型木工机械传动轴固定、家用小型农机传动端支撑等场景，能够为旋转轴提供稳定的径向支撑，同时补偿一定范围内的轴系安装偏差，降低轴系加工与装配的精度要求，提升整套设备的运行稳定性。从实际用途来看，该组件核心作用是承托旋转轴件，将轴运转过程中产生的径向载荷均匀传递至安装基面，同时内置的外球面轴承具备自动调心特性，当轴出现轻微挠曲或者安装座与轴的同轴度存在小幅偏差时，轴承可以通过外圈与座体的球面配合自动调整角度，避免轴承出现卡滞、异常磨损的问题，大幅延长传动部件的使用寿命。产品功能设计上充分考虑了轻载场景的使用需求，采用锌合金压铸一体成型的立式座体，两个对称布置的安装耳带有沉头安装孔，既可以使用螺栓直接穿过孔位完成快速固定，沉头结构也能避免螺栓头突出影响周边部件排布，座体底部为平面结构，能够与型材、钢板等常见安装基面完全贴合，保证支撑受力均匀。内置的外球面轴承内孔为10mm标准尺寸，适配市面上绝大多数同直径的光轴、冷轧轴，轴承两侧自带密封结构，能够阻挡日常环境中的粉尘、碎屑进入轴承滚道，即使在多尘的加工车间、户外农用场景下也能保持稳定运转。设计思路上优先兼顾了安装便捷性与使用可靠性，座体的球面型腔与轴承外圈的球面采用精密配合，既保证调心动作顺畅，又不会出现配合间隙过大导致的轴跳动问题；安装耳的孔位间距经过优化，在保证座体结构强度的前提下尽可能缩小整体安装占用空间，适合在紧凑型设备内部布置。外形尺寸方面，轴承内孔直径为10mm，整体座体长度适配常用的安装孔距，座体高度满足轴承外圈旋转不与安装基面干涉的要求，安装边界上仅需在安装基面预留对应孔距的两个螺纹孔或者通孔，即可完成组件的固定，不需要额外加工复杂的定位结构，大幅降低安装工序的复杂度，同时整体重量较轻，不会给设备带来额外的负载负担，非常适合轻量化设备的设计选型使用。
