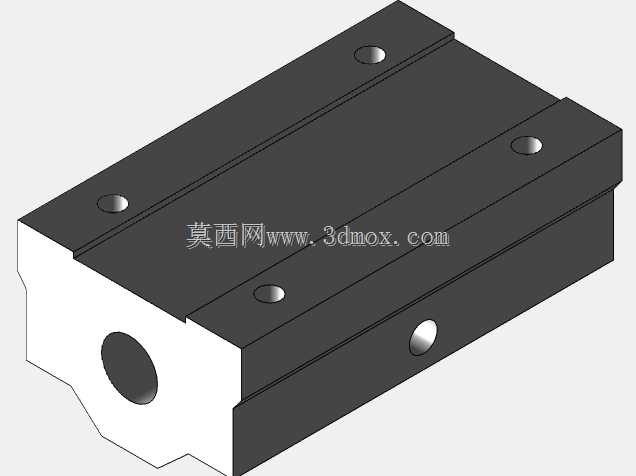

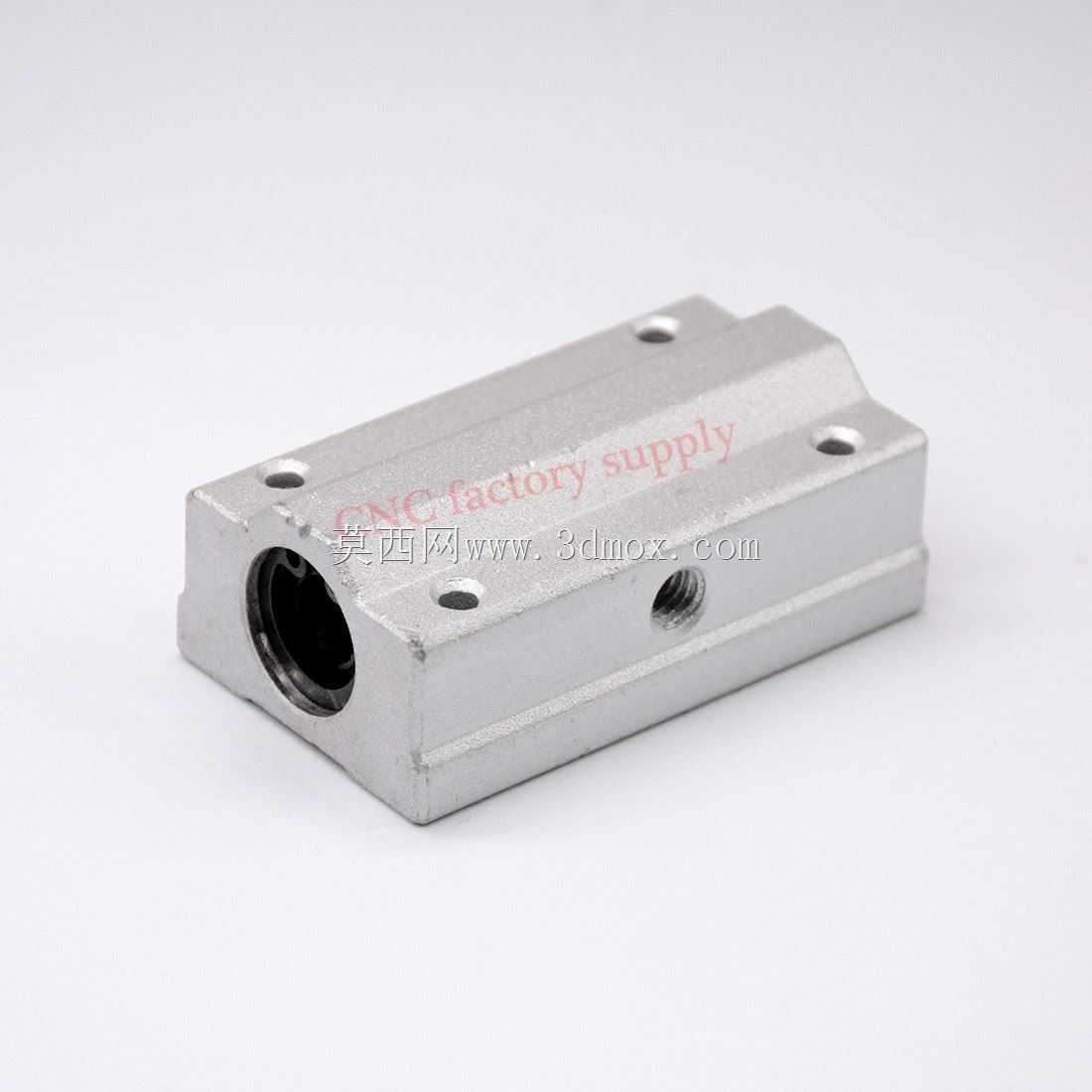

SC10LUU箱式直线轴承滑块结构

这款SC10LUU系列箱式直线滑块，是线性传动系统里应用极为广泛的导向支撑部件，在各类需要直线往复运动的机械设备中都能见到它的身影，常见于自动化流水线的工位推移机构、小型数控设备的进给轴导向、包装机械的物料推送单元、3D打印设备的运动轴支撑，甚至在部分医疗检测设备的样本移送结构、木工机械的刀具进给导轨组中，都承担着核心的运动导向与载荷承载作用。它的核心功能是为配套的直径10mm光轴提供顺滑的直线滑动支撑，将轴上的径向载荷均匀分散到滑块内部的轴承滚道区域，相比裸露的直线轴承，自带的铝合金外壳既可以保护内部轴承结构不受粉尘、切削碎屑的侵入，也能通过外壳上的安装孔直接将滑块固定在移动工作台上，省去了额外设计轴承座的工序，大幅降低设备装配的复杂度。从设计思路来看，这款滑块采用了封闭式箱型外壳结构，整体为高强度铝合金一体挤压成型后做精密加工，外壳表面做了阳极氧化处理，既提升了耐腐蚀性能，也能保证外壳的尺寸稳定性，不会因为长期受力出现形变。滑块内部预装的是双列直线球轴承结构，滚珠在保持架的约束下沿轴面做循环滚动，相比单轴承的短款滑块，加长型的LUU结构拥有更长的支撑跨距，在承受偏载力矩时的表现更稳定，运动过程中不会出现卡滞、晃动的问题，能有效提升整套传动系统的运动精度保持性。外壳上预留的四个沉头安装孔分布在滑块顶面的四个角位，孔位间距符合行业通用的安装标准，用户在设计安装结构时不需要单独定制孔位，可以直接适配市面上绝大多数同规格的安装板，滑块侧面还预留了一个润滑油注油孔，日常维护时可以直接通过这个孔向内部轴承加注润滑脂，不需要拆解滑块就能完成保养，大幅降低了设备后期的维护成本。从安装边界来看，这款滑块的整体外形为规整的长方体结构，端面的中心孔与配套光轴为间隙配合，安装时只需要保证配套光轴的平行度公差在允许范围内，滑块就能实现顺滑无阻滞的往复运动，滑块的总长度、宽度、安装孔距都遵循通用的行业尺寸规范，不管是新设备设计还是旧设备的配件替换，都能做到直接安装适配，不需要对原有设备结构做额外修改。在实际使用场景中，这款滑块可以承受一定的径向载荷与小幅的倾覆力矩，对于普通的轻载、中速直线运动场景完全能够胜任，内部的轴承自带密封挡圈，可以阻挡大部分工作环境中的粉尘进入轴承滚道，延长滑块的整体使用寿命，铝合金外壳的轻量化设计也不会给移动部件增加过多的额外重量，对于需要控制运动部件惯量的高速往复运动场景也十分友好。
