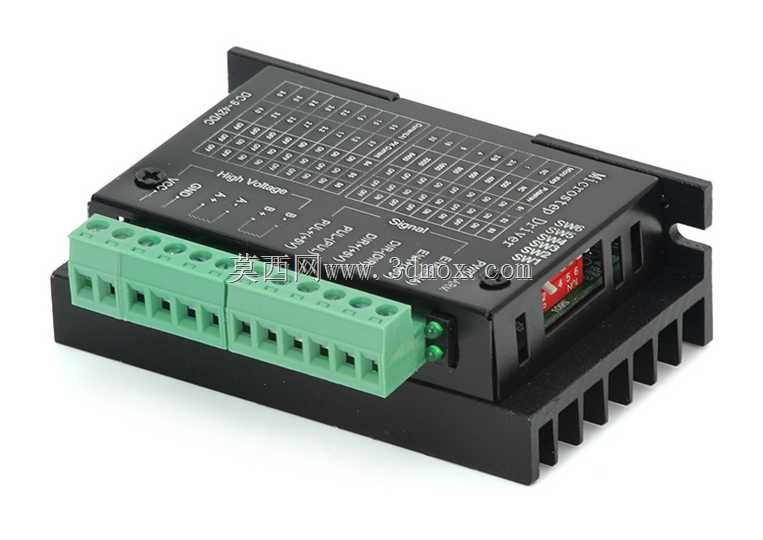

TB6660步进电机驱动控制器结构

这款TB6660步进驱动模块，是面向小型自动化执行场景开发的运动控制核心部件，广泛适配桌面级3D打印设备、小型数控雕刻机、点胶工位、物料分拣滑台、教学实验实训平台等对步进电机运转精度有稳定要求的场景，承担着将上位控制脉冲信号转化为电机绕组驱动电流的核心作用，能够精准控制两相步进电机的转动角度、运转速度与输出扭矩，避免电机出现失步、过流抖动、运转异响等常见问题。

从功能特性来看，该驱动模块支持多档位细分调节，可通过板载拨码开关灵活设置不同的细分步数，适配不同负载下的电机运转平滑度需求，低速运行时能有效降低电机的振动与噪音，高速工况下也能保证足够的扭矩输出，自带过流、过热、欠压保护逻辑，当负载异常或者散热条件不足时会自动切断输出，避免驱动芯片与外接电机出现不可逆损坏。接线端采用大间距绿色接线端子排，强电动力回路与弱电信号回路分区排布，既方便现场施工的快速接线与后期维护排查，也能减少强弱电之间的信号干扰，提升长时间运行的稳定性。

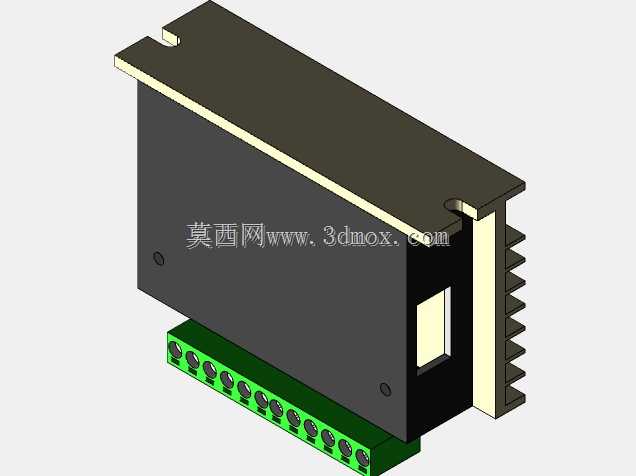

设计层面，模块整体采用一体化散热底座结构，黑色铝制散热鳍片与驱动功率器件直接贴合，无需额外加装散热风扇即可满足常规工况下的散热需求，外壳结构预留了标准安装孔位，既可以采用导轨卡扣式安装在标准电控柜内，也可以通过螺丝直接固定在设备钣金安装面上，安装边界兼容性强，适配不同设备的内部布局空间。整体外形紧凑规整，长宽尺寸适配小型设备的电控仓预留空间，接线端子朝向一致，方便走线整理，板载信号指示灯可以直观反馈电源、脉冲、故障状态，现场调试时无需外接检测设备即可快速判断模块运行状态，大幅降低现场调试的时间成本。模块的接口定义兼容市面主流的步进控制信号逻辑，可直接替换同规格的其他驱动模块，无需修改原有设备的接线逻辑与控制程序，适配性极强。
