Nema34标准步进电机结构设计

这款Nema34规格的步进电机，是开环运动控制场景里应用极广的动力执行部件，在中小型数控雕刻机、桌面级CNC加工设备、3D打印设备的Z轴驱动、工业机械手的关节位移控制、自动化生产线的物料推送机构、包装设备的定长送料单元里都能见到它的身影。它的核心作用是将电脉冲信号转化为对应的角位移输出，每接收到一个脉冲信号就转动固定的步距角，通过脉冲数量就能精准控制转动角度，搭配脉冲频率控制就能实现转速调节，不需要额外的位置反馈装置就能实现低成本的定位控制，非常适合对定位精度有要求、负载扭矩适配的中低速传动场景。

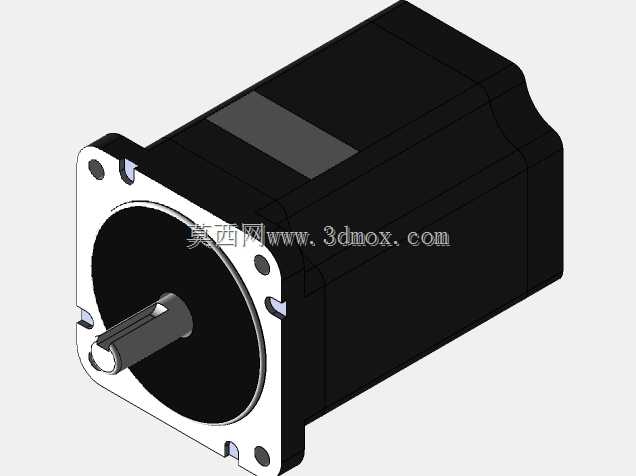

从设计思路来看，这款电机严格遵循Nema34的安装规范，机座截面为86mm见方的标准尺寸，前端法兰的安装孔位、输出轴的轴径与键槽尺寸都完全符合行业通用标准，用户在替换同规格电机或者搭建设备时，不需要额外修改安装支架的设计，就能直接完成装配，大幅降低设备的设计与维护成本。电机本体采用方形黑色塑封加金属端盖的结构，机身侧面预留了标签粘贴区域，方便标注型号、接线相序等参数；前端输出轴采用圆柱轴加扁位的设计，既可以通过联轴器连接滚珠丝杠、同步带轮等传动部件，也能直接装夹小型负载，轴伸长度经过优化，既保证足够的配合长度传递扭矩，也不会因为轴伸过长导致运行时出现径向跳动。

在安装边界上，这款电机的机身长度适配常规的安装空间，尾部没有突出的编码器等额外部件，安装时只需要预留对应机身长度的轴向空间，法兰面贴合安装支架后通过四颗螺栓锁紧即可完成固定，接线端位于机身侧面或者尾部，走线时不会和周边的传动结构产生干涉。电机的扭矩输出特性适配中等负载的传动需求，在低速运行时扭矩输出平稳，不容易出现低频振动的问题，机身的散热结构设计可以保证长时间连续运行时的温度控制，避免过热导致的扭矩衰减或者寿命降低，能够满足工业场景下长时间稳定运行的使用需求。
