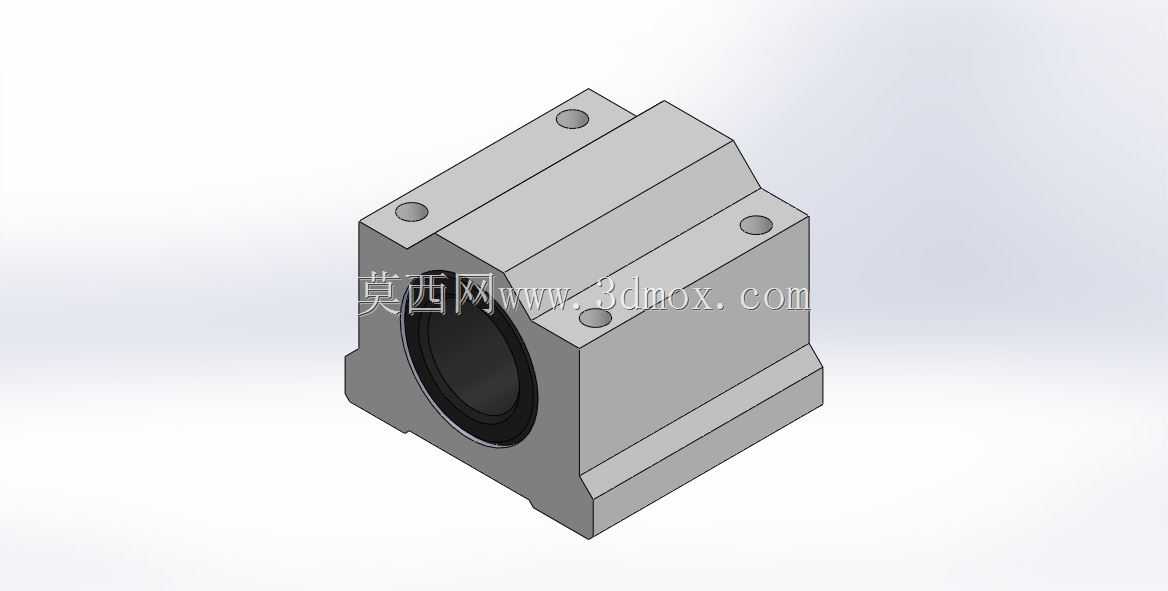

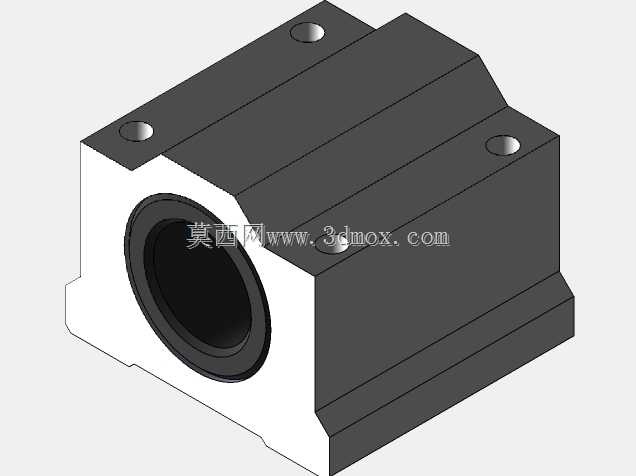

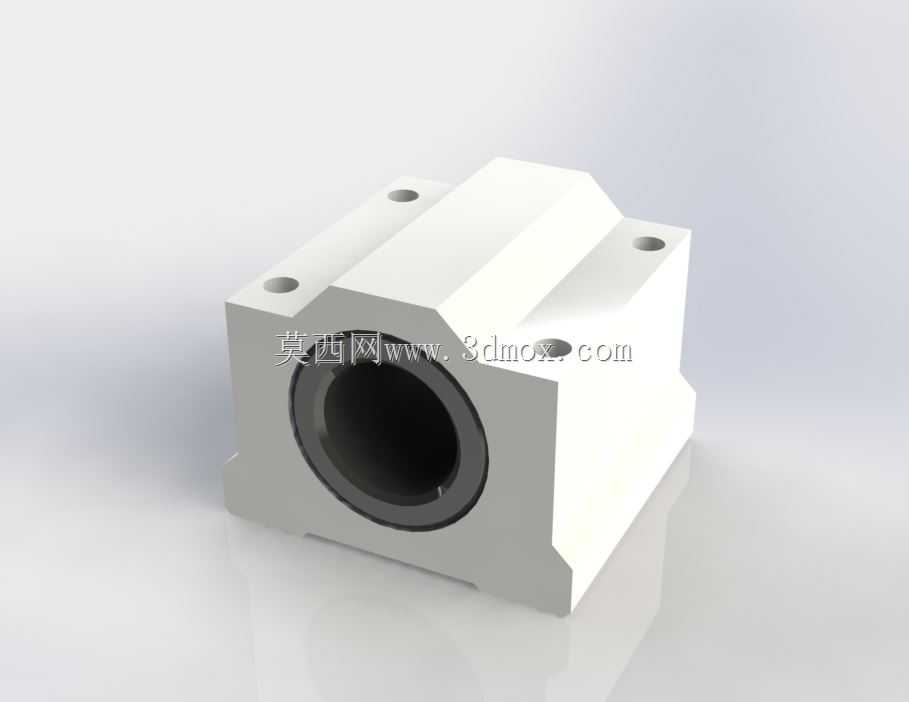

SC20UU箱式直线滑动轴承单元结构

在自动化输送线、小型非标专机、木工推台、3D打印运动轴这类需要做直线往复导向的场景里，这类箱式直线滑动单元是出镜率极高的基础部件，它不需要复杂的安装基座，自身集成了滑动衬套与承载壳体，能直接把光轴的回转约束转化为顺滑的直线运动副，相比单独装配直线轴承加自制安装座的方案，集成式的箱式结构能省去不少同轴度调校的工作量，也能避免自制座体加工误差带来的轴承卡滞、磨损加快问题。

从功能特性上看，这款SC20规格的单元适配公称直径20mm的圆柱直线光轴，内部的滑动衬套带有均匀排布的储油槽，日常维护时只需定期从壳体上的注油点注入润滑脂，就能在衬套与光轴接触面形成稳定油膜，降低滑动摩擦阻力，同时壳体采用的是一体切削成型的铝合金材质，重量比铸铁壳体轻不少，兼顾了结构刚性与运动部件的轻量化需求，不会给驱动端增加过多的负载负担。壳体四个角预留的安装沉孔，是用来把整个单元固定在运动台板上的，安装时要注意沉孔的深度要匹配所选内六角螺栓的头部高度，避免螺栓头突出台板表面干涉其他部件，壳体两侧的端面是和光轴配合的导向基准，装配时要保证光轴的两支承座同轴度控制在0.02mm以内，不然滑动过程中会出现顿卡、异响，甚至会刮伤光轴表面镀铬层，缩短整体使用寿命。

设计这类部件的三维模型时，首先要还原内部衬套与外壳的配合公差，衬套与壳体的安装孔采用过渡配合，避免衬套在往复运动过程中出现窜动，同时要把壳体上的安装孔位、注油孔、衬套的储油槽这些细节特征完整还原，不能做简化省略，因为这些特征直接关系到后续选型时的安装边界校核——比如很多新手工程师做结构设计时，容易忽略滑块运动到行程端点时和端部支承座的干涉距离，这个模型的外形尺寸是选型校核的关键：壳体总长度、总宽度、安装孔的中心距、中心高这些参数，都要和实际工业量产的标准件参数保持一致，这样导出的工程图或者装配到整机模型里时，才不会出现安装错位的问题。

实际设备调试过程中，这类滑动单元的预紧力不需要额外调整，因为衬套和光轴的配合间隙是出厂时就匹配好的，选型时只要根据负载大小、运动速度选择对应规格就行，SC20这个规格的单元，水平安装时的额定动负载能满足大部分小型自动化设备的滑台承载需求，比如点胶机的Z轴升降滑台、包装机的推料机构导向、检测设备的探针移动平台，都能看到这类部件的应用。在做三维装配时，要注意给滑块预留足够的运动行程空间，壳体底部的安装面要和台板的安装面完全贴合，不能有悬空或者垫屑的情况，不然会导致滑块受力偏斜，加速衬套的单边磨损，用不了多久就会出现运动精度下降的问题。另外在建模时还原壳体的拔模斜度、边角倒角这些工艺特征也很有必要，这些细节能让模型更贴近实际加工出来的零件状态，做运动仿真的时候也能更真实地模拟实际装配过程，不会出现特征干涉的误判。
