法兰式十二路导电滑环结构设计

在需要连续旋转同时又要向旋转部件传输动力电源、控制信号的机电系统里，导电滑环是绕不开的核心功能部件，这款12线法兰式滑环的设计，正是针对中小功率、多信号通道的旋转传动场景做的适配。日常做设备结构选型时，经常会碰到转台、自动旋转工装、云台、绕线设备这类需要360度无限制连续回转的机构，如果直接把线缆从固定端牵到旋转端，回转过程中线缆必然会发生扭转缠绕，轻则磨破绝缘层造成短路，重则直接扯断线芯导致设备停机，滑环的核心作用就是在旋转端和固定端之间建立稳定的电连接通道，完全规避线缆扭转的问题。

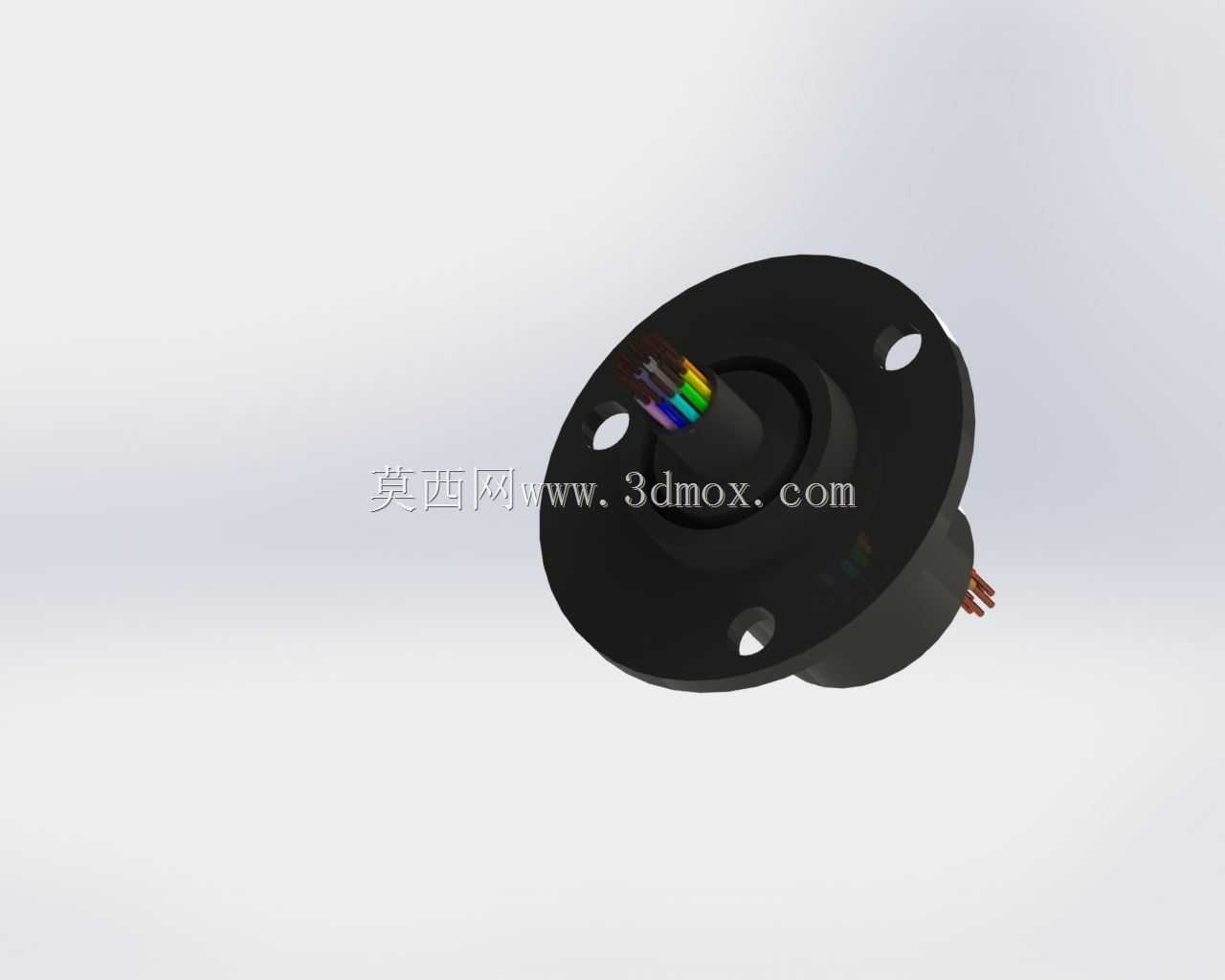

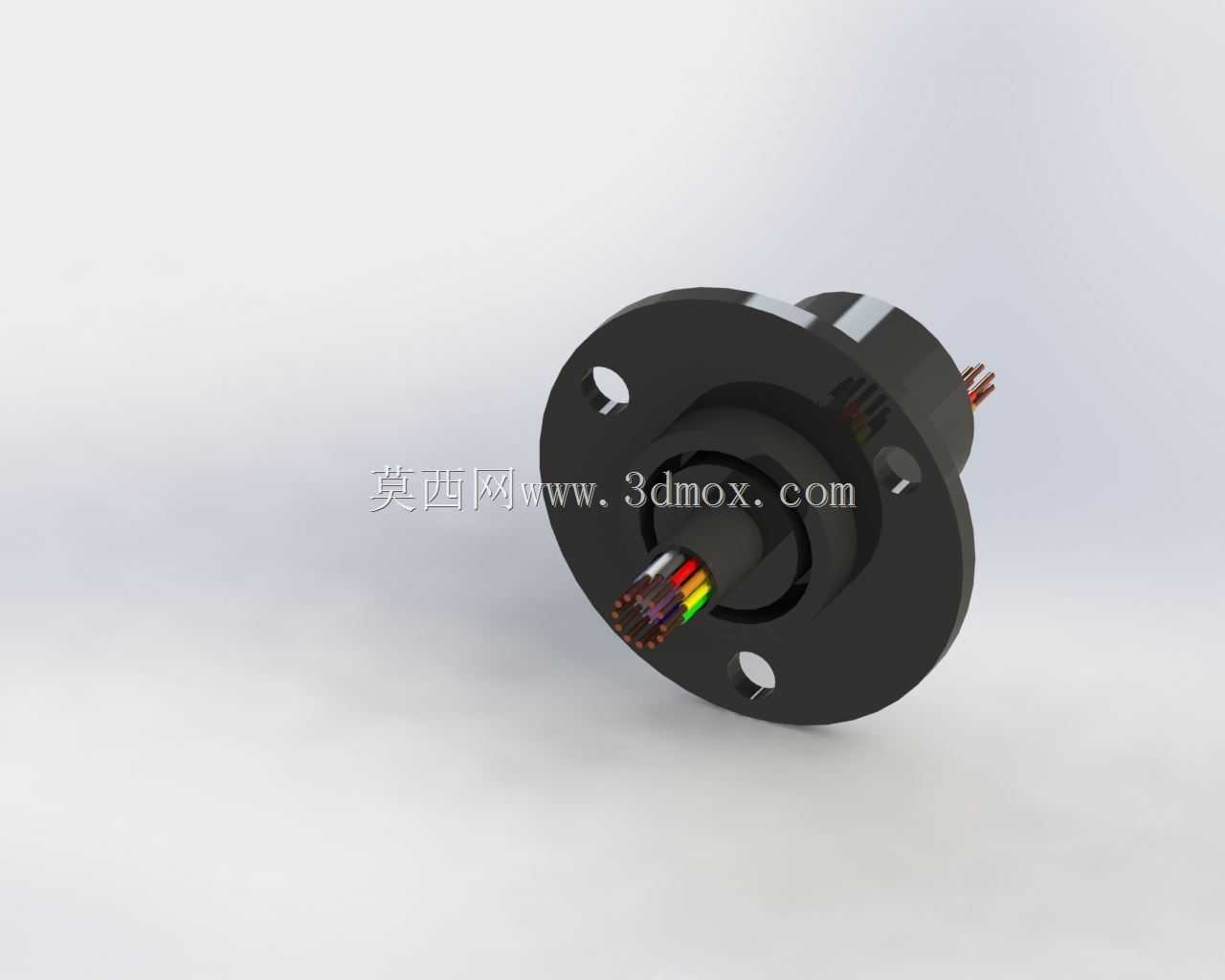

这款滑环采用法兰盘安装的结构形式，法兰端面上均匀分布三个安装通孔，安装时可以直接通过螺栓把滑环的定子端固定在设备的固定机架上，转子端则和设备的旋转输出轴做同轴连接，安装时需要严格保证滑环的回转轴线和设备旋转轴的同轴度，同轴度偏差过大的话，会导致滑环内部的电刷和导电环之间接触压力不均，长期运行会出现接触电阻波动、信号传输丢包、电刷异常磨损的问题。从结构尺寸来看，这款滑环属于紧凑型小规格滑环，整体径向尺寸不大，适合安装空间比较局促的小型回转设备，轴向长度也做了压缩，不会在设备的轴向方向占用过多安装空间，做布局时不用给滑环预留过多的避让空间。

内部结构上，12个独立的导电环沿转子的轴向方向依次叠装，相邻导电环之间用绝缘隔套做电气隔离，每个导电环对应一路独立的传输通道，既可以用来传输低压直流动力电源，也可以传输普通的开关量控制信号、低速传感器信号，通道之间的绝缘性能做了强化设计，避免不同通道之间出现信号串扰的问题。和导电环配合接触的是贵金属合金丝电刷，电刷采用弹性压接的方式贴在导电环的接触面上，不管转子怎么旋转，电刷都能和导电环保持稳定的接触压力，不会因为转速波动、轻微的安装偏心就出现接触断开的情况，相比传统的碳刷结构，合金丝电刷的磨损量更小，运行时的接触噪声更低，也不会产生碳粉堆积造成绝缘下降的问题，适合长期免维护的使用场景。

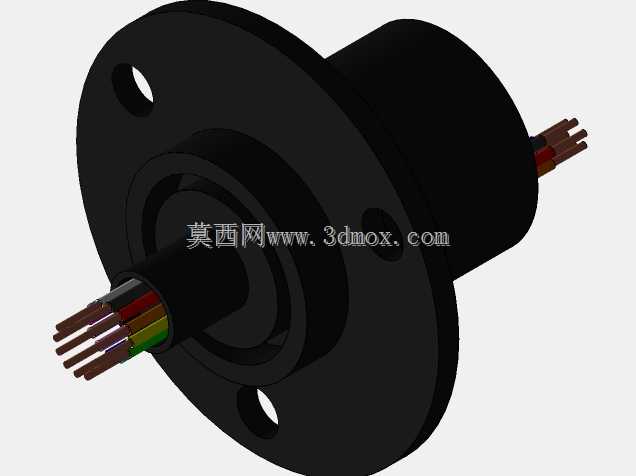

出线端的设计也做了工程化考量，定子端的引线从法兰侧方引出，转子端的引线从转子轴的端部引出，两端的引线都做了线芯颜色区分，12根线对应不同的颜色标识，现场接线的时候可以直接根据线色对应通道定义接线，不用反复用万用表通断档核对线序，能减少现场接线的出错概率。做三维建模的时候，这款滑环的细节还原度比较高，法兰上的安装孔做了沉台设计，螺栓锁紧之后螺栓头不会突出法兰端面，不会和周边的安装结构发生干涉；转子和定子之间的配合间隙也按照实际的装配公差做了还原，导入设备总装的时候可以直接用来做干涉检查，不用再额外调整配合间隙。

实际应用中，这类12线滑环常用在小型自动化转台、旋转检测工装、安防云台、小型风力发电机的回转电连接、包装机械的旋转封切机构上，这些场景的共同特点是回转转速不高，需要的传输通道数在10路左右，既有小功率的动力传输需求，也有控制信号的传输需求，法兰安装的形式也方便和设备的安装面板直接固定，不需要额外做安装支架。设计选型的时候需要注意，这款滑环的每路通道的载流量是按照小功率场景设计的，不能用来传输大电流的动力电源，如果设备的旋转端有大功率电机之类的负载，需要选用更大规格的大电流滑环；另外如果要传输高频信号比如以太网、高清视频信号，这类普通滑环的阻抗不匹配，会出现信号衰减的问题，需要选用专门的高频滑环，这点在做设备方案选型的时候要提前核对使用需求，避免选错部件导致后期调试出问题。

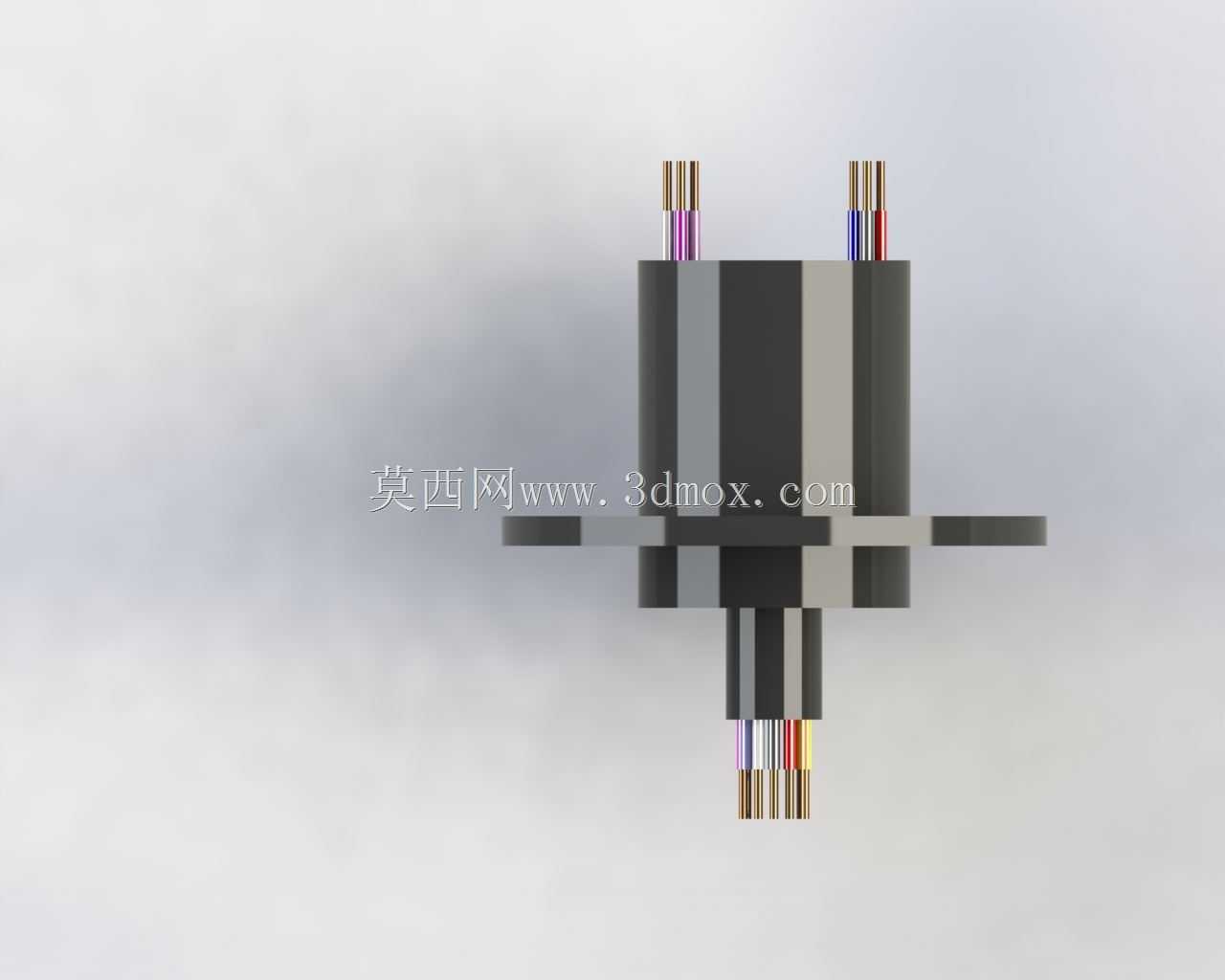

建模过程中对滑环的外部轮廓做了精准还原，包括法兰的外圆直径、安装孔的中心距、转子轴的直径、两端引线的出线方向和长度，这些尺寸都是实际安装时的关键边界尺寸，把这个模型导入到设备的总装配体里，就能直接核对滑环和周边结构的位置关系，检查旋转过程中滑环的引线会不会和周边的机架、传动部件发生刮蹭，提前在设计阶段规避安装干涉的问题，减少后期加工装配时的整改工作量。
