LME8UU直线轴承3D打印CNC用结构件

做桌面级3D打印机改装和小型CNC雕刻机装配的时候，光轴传动副的选型直接决定了运动端的运行精度，LME8UU这款直线轴承是8mm光轴配套的常用规格，在很多入门级和中端桌面设备里都能见到它的身影。很多刚接触DIY设备的新手容易把它和普通的深沟球轴承搞混，实际上这类直线轴承的滚动体是沿着轴向排布的钢珠保持架，专门用来给直线往复运动的部件提供导向支撑，没法承受径向的旋转载荷，这点在选型的时候一定要提前区分清楚，避免装错位置导致部件提前报废。

从实际使用场景来看，这类轴承除了用在3D打印机的X、Y、Z三轴运动滑台上，也常出现在小型数控雕刻机的主轴移动副、自动点胶机的位移平台、小型包装设备的推料机构里，只要是采用8mm直径光轴作为导向基准的直线运动机构，基本都能适配这款轴承。它的整体外形是等直径的圆柱套筒结构，外径和长度都有统一的行业标准，安装的时候直接嵌入对应内径的安装座孔位即可，不需要额外做复杂的定位结构，压装的时候要注意受力面必须对准轴承的外圈端面，不能直接敲击内圈或者保持架，不然很容易导致内部钢珠脱落、保持架变形，后续运行就会出现卡滞、异响的问题。

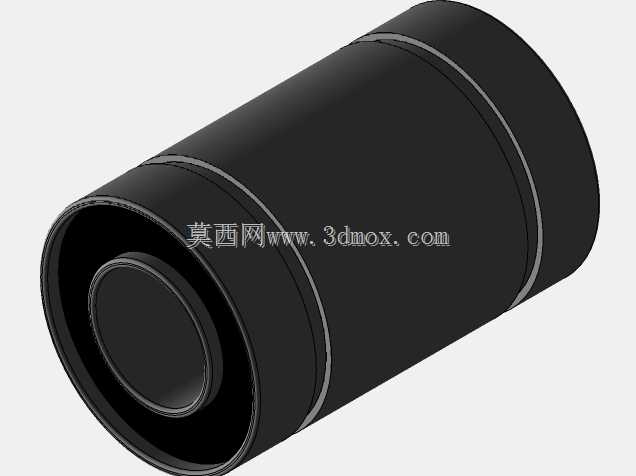

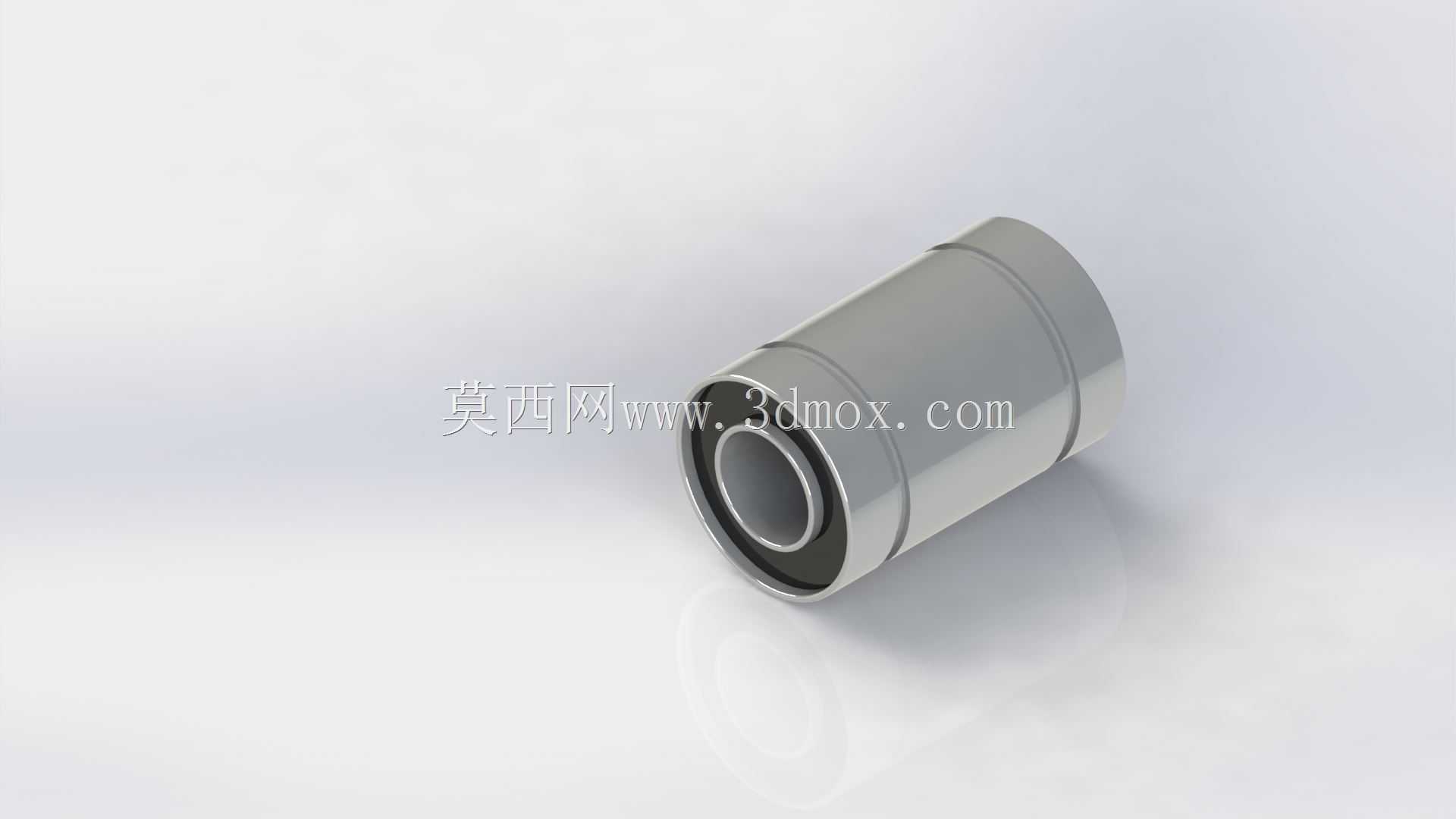

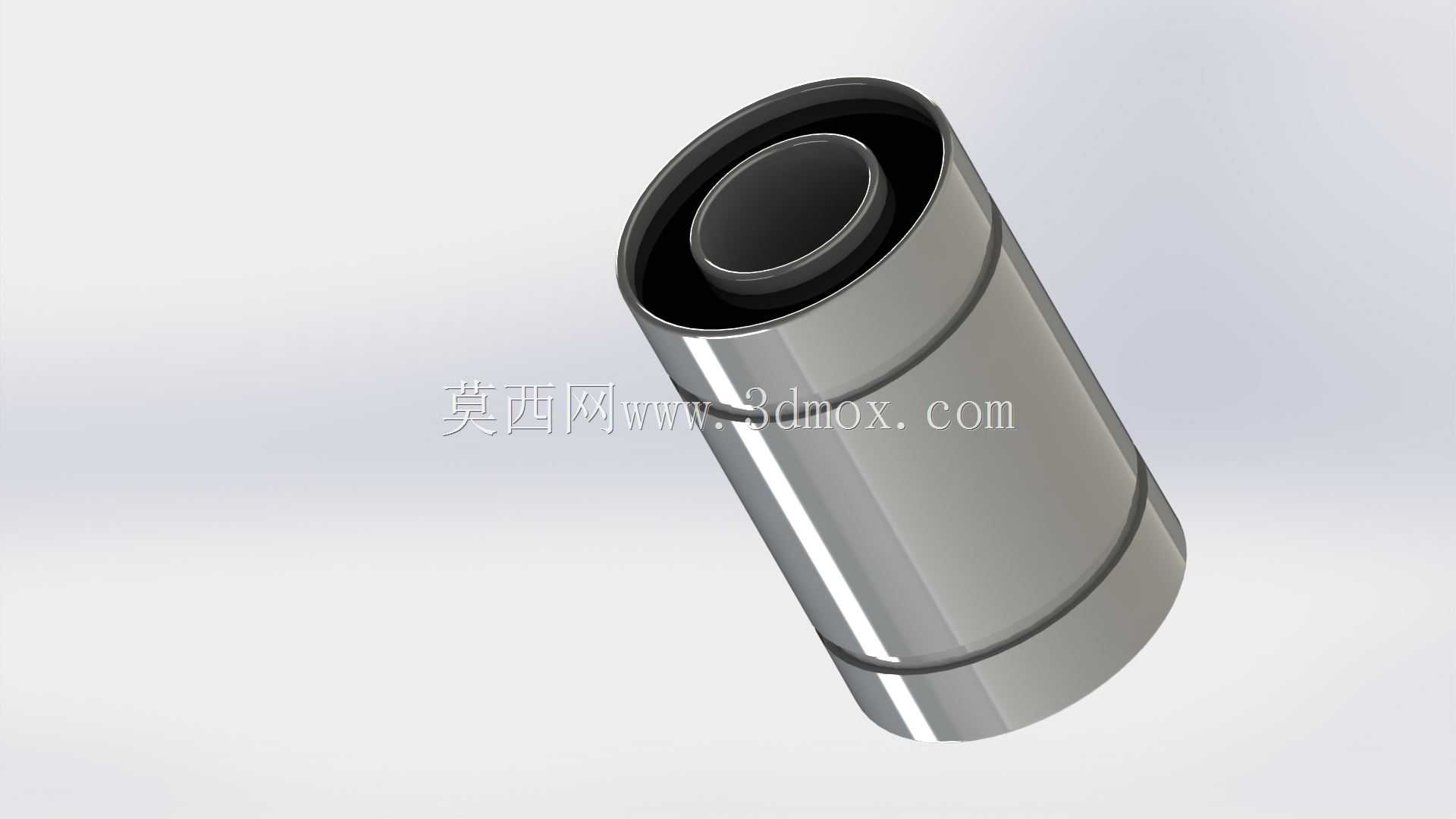

设计这个三维模型的时候，首先还原了轴承的实际装配边界：内孔直径严格匹配8mm光轴的公差带，和光轴之间保留合适的滑动间隙，既不会因为间隙过大导致运动端晃动，也不会因为间隙过小出现运行卡涩；外圈的圆柱面按照标准安装尺寸做了公差适配，保证压入安装座之后不会出现松动窜动的情况。模型里也还原了两端的密封挡圈结构，实际产品里这个挡圈是用来阻挡外部粉尘、切屑进入轴承内部的滚道，尤其是在CNC加工场景下，铝屑、木粉很容易飘进传动部位，带密封结构的轴承能大幅延长维护周期，减少卡滞故障的概率。内部的钢珠保持架结构也做了等比例还原，能直观看到钢珠的循环回路，在做机构运动仿真的时候，可以直接模拟轴承沿光轴滑动的运动状态，方便校验滑台运动过程中和周边结构件的干涉情况。

从安装边界来说，这款轴承的总长和外径都有固定的标准值，设计安装座的时候，孔位的轴向长度不需要超过轴承本身的总长，两端可以预留0.1到0.2mm的压紧余量，用端盖或者卡簧固定即可，不需要做过长的包裹，不然会增加不必要的装配难度。在实际设备装配里，同一根光轴上通常会配对使用两个同型号的直线轴承，两个轴承之间保留合适的跨距，这样能抵消一部分光轴的挠度变形，提升运动端的稳定性，要是跨距太小，滑台移动到悬臂位置的时候就容易出现翘头、精度下降的问题。另外要注意，这类直线轴承不能承受过大的径向偏载，安装的时候要保证光轴和轴承内孔的同轴度，要是光轴和安装座孔位不同心，运行过程中钢珠会受到额外的侧向力，不仅会增大运行阻力，还会在光轴表面压出凹痕，永久性损坏导向部件。

很多人在做设备设计的时候，容易忽略轴承的润滑结构，实际上这款轴承的套筒外壁上通常会预留一个注油孔，对应安装座的位置也要留出对应的注油通道，定期注入润滑脂就能减少钢珠和滚道之间的磨损，在3D打印机这类运行速度不高的场景里，出厂自带的润滑脂基本能满足很长时间的使用需求，但在CNC这类粉尘大、运行频率高的场景里，定期补脂是很有必要的。建模的时候也把这个注油孔的位置做了还原，方便设计人员在对应的安装座上预留润滑通道，避免后续装配的时候才发现结构干涉，需要重新修改安装座的模型。

从结构特性上来说，这款轴承的钢珠是在保持架内做无限循环运动的，所以不管行程多长，只要光轴的直线度达标，轴承就能顺畅地沿轴向移动，不会像铜套这类滑动轴承那样出现长行程卡顿的问题，而且它的运行阻力比铜套小很多，用小扭矩的步进电机就能驱动滑台运动，能降低设备的电机选型成本。当然它也有自身的局限性，就是抗冲击能力比铜套差，要是设备运行过程中经常出现刚性碰撞，钢珠很容易在滚道上砸出凹点，导致运行手感变涩，这种场景下就需要考虑搭配减震结构，或者更换其他类型的导向部件。在做三维建模的时候，这些实际使用中的特性都可以通过模型的结构细节体现出来，方便后续做结构校验的时候，提前预判可能出现的装配和使用问题，减少实物打样的迭代次数。
