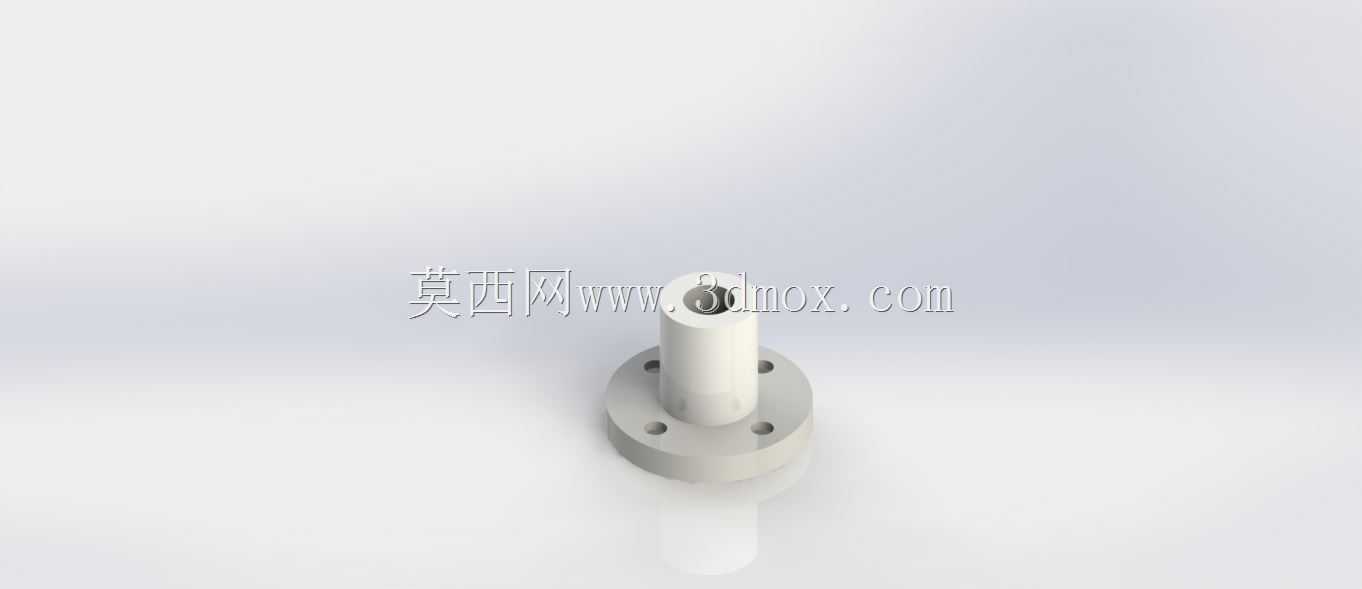

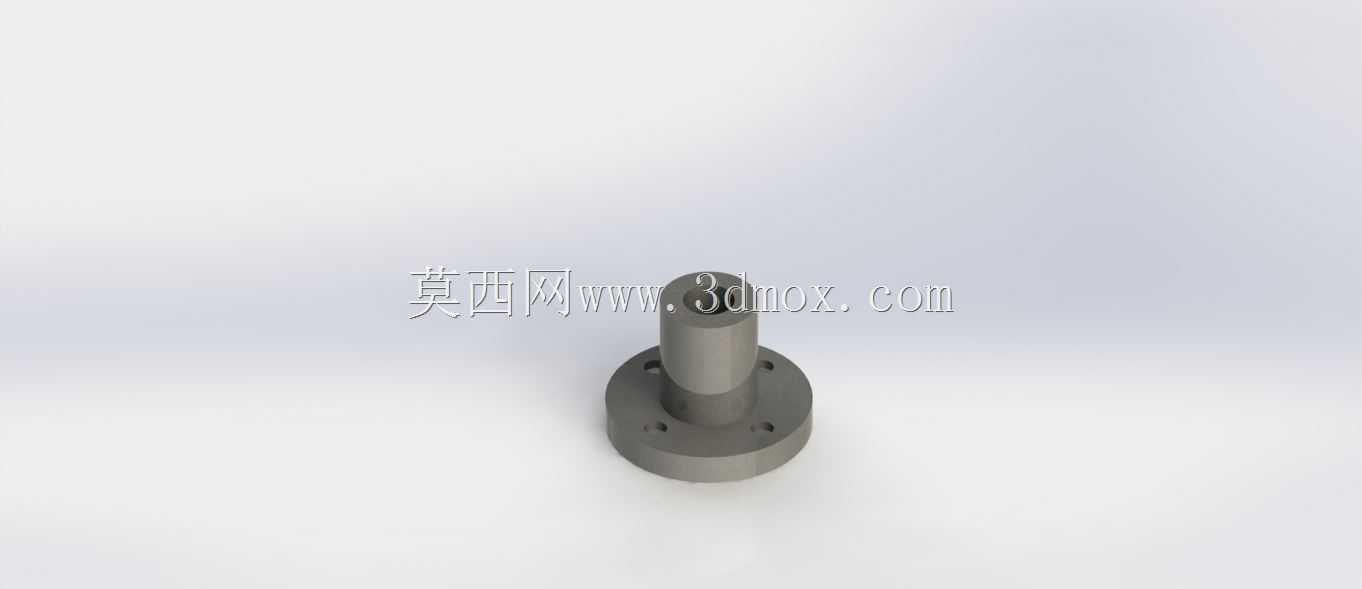

带法兰直线轴承LMEF10UU结构设计

做自动化设备结构设计的同行，大概率都绕不开直线导向类部件的选型，这款带圆形法兰的直线轴承，是我在做小型移栽模组、检测工位滑台的时候经常用到的规格。先从实际应用场景说，这类轴承最常出现在电子组装线的小型取放机构、3D打印设备的光轴导向副、小型CNC雕刻机的Z轴导向单元里，尤其是安装空间紧凑、需要从安装面正面锁付固定的场合，圆形法兰的结构比方法兰更省安装空间，四个安装孔的布局也能适配多数光轴支座的安装孔位，不用额外做转接板就能直接锁在安装立板或者滑台台面上。

从功能特性来看，这款轴承属于直线运动类滑动轴承，内孔适配公称直径10mm的圆柱光轴，工作时可以给沿光轴做往复直线运动的部件提供径向支撑，同时保证运动过程的同轴度，避免运动部件出现径向窜动。法兰端的一体化设计，省去了普通直线轴承需要额外加装卡簧或者限位套来做轴向固定的步骤，安装的时候只要把轴承本体穿入安装板的对应通孔，法兰端面贴紧安装面，再用四颗螺丝穿过法兰上的沉孔锁入安装板的螺纹孔，就能同时完成径向定位和轴向限位，装配效率比无法兰的直线轴承高不少，也能避免设备运行过程中轴承因为轴向受力出现窜动移位的问题。

说回设计思路，做这个模型的时候，首先要保证的是内孔与光轴的配合公差，通常这类轴承的内孔和光轴采用间隙配合，既要保证运动过程顺滑无卡滞，又要把径向间隙控制在合理范围，避免导向精度不足。法兰端的安装孔位置度是设计时需要重点关注的参数，四个安装孔均匀分布在法兰盘的圆周上，孔中心到轴承轴线的距离要和常用的安装支座孔位匹配，沉孔的深度要保证螺丝锁入后螺丝头不会高出法兰端面，避免和运动部件发生干涉。轴承本体的外径尺寸要适配安装板上的通孔，通常采用过渡配合或者小间隙配合，方便装配的时候压入或者推入安装孔，同时不会出现径向晃动。

再说到外形尺寸和安装边界，这款轴承的本体部分是圆柱形，长度要满足额定动载荷的要求，保证在常规行程下轴承内部的滚珠（或者滑动衬套）和光轴有足够的接触长度，避免出现局部应力集中导致的过早磨损。法兰盘的外径比轴承本体外径大出一圈，刚好留出四个安装孔的位置，法兰的厚度要满足螺丝锁付时的强度要求，不会因为锁附力过大导致法兰变形。安装的时候需要注意，安装板上用来穿轴承本体的通孔，轴线要和配套光轴的安装座轴线保持同轴，两个支撑端的轴承孔同轴度误差要控制在允许范围内，不然会导致光轴穿入后运动卡滞，加速轴承和光轴的磨损。另外，这类轴承通常会预留润滑脂的加注空间，部分规格会在本体侧面开注油孔，方便定期补充润滑脂，降低运动过程中的摩擦系数，延长使用寿命。

在实际选型的时候，还要结合实际工况的负载大小、运动速度、行程长度来确认这款轴承的额定载荷是否满足要求，如果是侧向负载较大的场合，需要适当加大轴承的规格，或者增加同光轴上的轴承数量来分散负载。如果是在有粉尘、切削液的工况下使用，还要在轴承两端加装防尘密封圈，避免杂质进入轴承内部导致滚动体或者衬套划伤，影响运动精度和使用寿命。做三维建模的时候，除了把外形尺寸做准确，还要把安装孔的位置、沉孔深度、内孔的公差带都标注清楚，方便后续出工程图的时候直接调用，也能在装配仿真的时候提前检查有没有和周边部件发生干涉，比如法兰端和安装板的贴合面有没有足够的空间，螺丝锁付的时候会不会和旁边的走线槽、传感器支架碰在一起，这些细节在设计阶段通过三维模型核查清楚，就能减少后续加工装配时的返工问题。
