SC10UU箱式直线轴承滑块结构设计

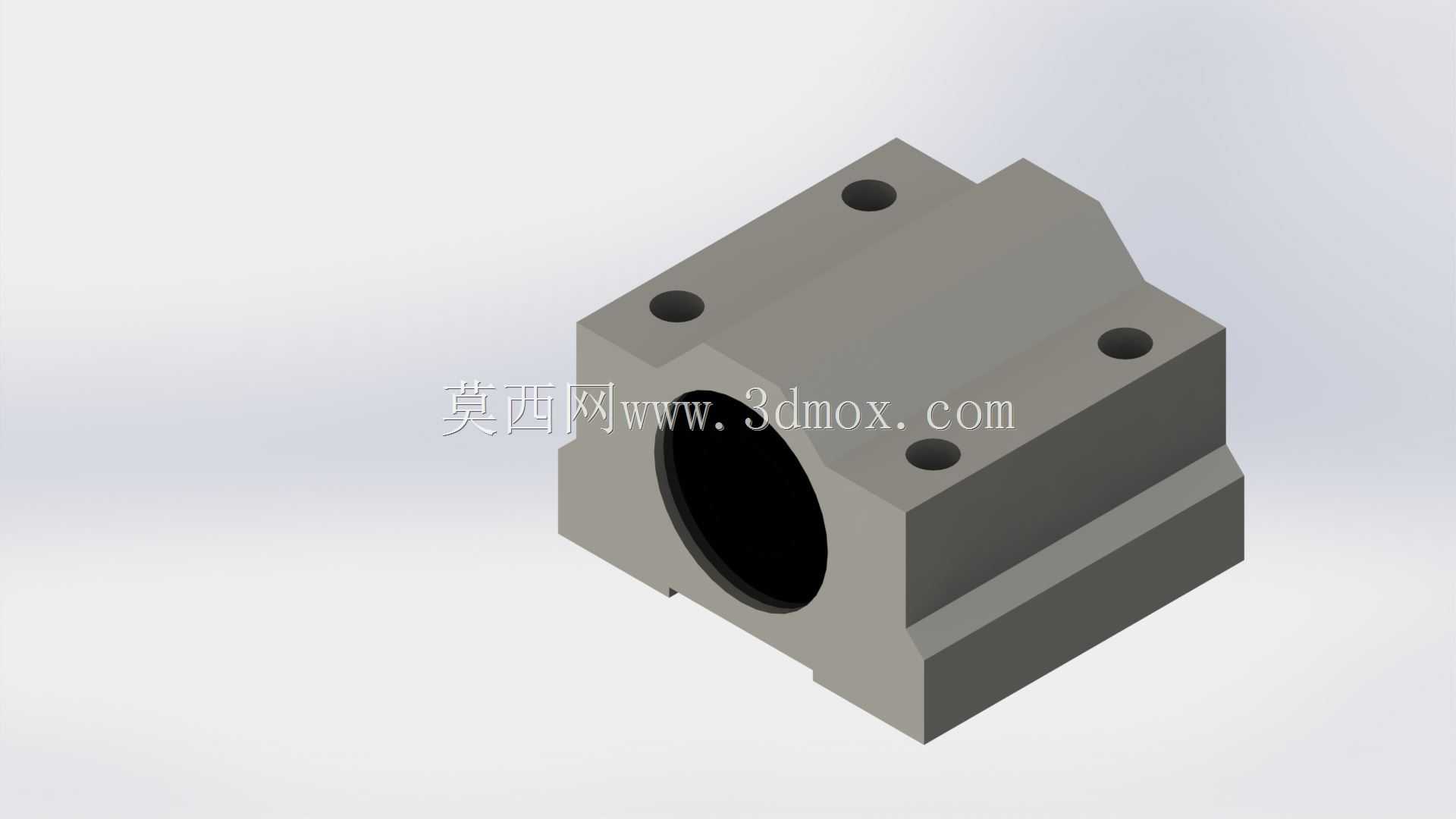

　　做3D打印机运动结构选型的时候，SC系列箱式滑块是绕不开的标准件，这次建模的SC10UU滑块，核心是匹配直径10mm的光轴做直线往复导向，不管是桌面级FDM打印机的X轴Y轴运动模组，还是小型CNC雕刻机的进给导向、点胶设备的工位滑台，甚至是自动化分拣线的小型推料机构，都能见到这类滑块的应用。从实际使用场景来看，这类滑块的核心需求是低摩擦、安装便捷、运行无卡滞，所以建模的时候首先要把安装边界卡准，不能出现装不上光轴、配不上安装位的问题。先看内部结构，中间的通孔是和光轴配合的轴承安装位，内置的直线轴承保持架带钢珠循环槽，建模的时候要预留轴承的压装余量，不能把孔做的刚好和轴承外径一致，实际生产中这个孔的公差要选H7，压装的时候不会把轴承外圈挤变形，避免钢珠卡滞。外部的安装结构是整个滑块的设计重点，四个角的安装沉孔是用来穿M4或者M3的内六角螺丝，把滑块固定到运动拖板上的，建模的时候沉孔的深度要算好，不能让螺丝头凸出来刮到两侧的型材或者拖板，沉孔的同轴度也要控制，不然锁螺丝的时候会把滑块拉偏，导致光轴和轴承内圈不同心，运行的时候阻力陡增。滑块底部的导向槽是和安装基准面配合的，很多新手建模的时候会忽略这个槽的平面度要求，实际装配的时候这个面是贴在拖板的加工面上的，如果平面度超差，锁完螺丝滑块会产生内应力，走起来就会有顿挫感，甚至会把光轴磨出划痕。从设计思路上来说，这类标准滑块不用做过多的非标改动，核心是还原标准件的安装尺寸，

　　方便工程师在做整机设计的时候直接调用，不用反复核对样本参数。比如滑块的总长度、总宽度、安装孔的孔距，这些都是行业通用的标准尺寸，SC10UU的安装孔中心距是固定的，光轴中心到安装面的高度也是统一的，这样不同厂家生产的同型号滑块可以直接互换，不用修改安装结构。实际使用中，这类滑块的负载能力不算大，主要是用在轻载高速的直线运动场景，比如3D打印机的打印头移动，负载也就几百克，这时候滑块的运行顺畅度比负载能力更重要，所以建模的时候要把轴承内圈的避让空间做足，不能让滑块的壳体碰到光轴表面，所有和光轴临近的边角都要做倒角处理，避免装配的时候刮伤光轴的镀铬层，一旦光轴表面有划痕，钢珠滚动的时候就会产生异响，还会把杂质带进轴承内部，缩短使用寿命。

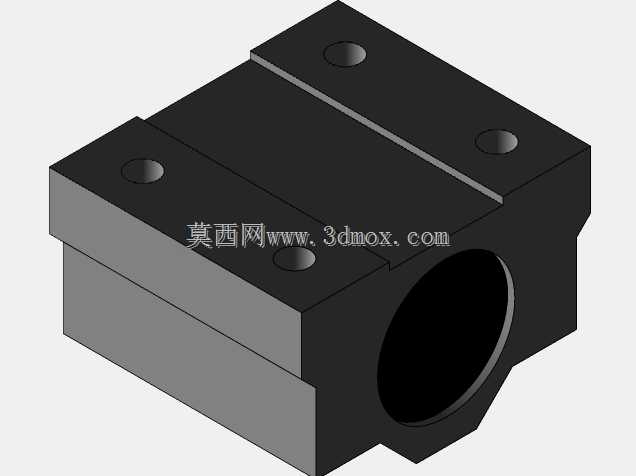

　　再看外形的细节，滑块的壳体是铝合金材质的，建模的时候壁厚要控制均匀，不能出现厚薄差太大的地方，不然压铸或者机加工的时候会产生变形，四个安装凸台的厚度要足够，锁螺丝的时候不会被压裂，侧面的加强筋不用做的太夸张，毕竟轻载场景下足够用，做太厚反而会增加滑块的整体重量，运动的时候惯量变大，影响启停的响应速度。很多人做这类滑块建模的时候会把钢珠也建出来，其实实际选型调用的时候不需要这么细，只要把外部安装尺寸、内部轴承的配合尺寸做准确就足够用，毕竟工程师在出工程图的时候，这类标准件是直接采购的，不需要加工壳体内部的钢珠循环结构，只要把外部的安装位标注清楚就行。还要注意安装孔的位置，四个孔是对称分布的，建模的时候要以光轴的中心为基准做对称约束，

　　不然装配的时候会出现孔位对不上的问题，比如拖板上的螺丝孔是按标准孔距打的，滑块的孔距偏了0.5mm，锁螺丝的时候就会强行把滑块掰歪，导致轴承和光轴的配合间隙不均匀，运行的时候一边紧一边松，时间长了就会出现磨损不均的问题。另外，滑块两端的轴承挡边也要做准确，挡边的内径要比光轴直径大0.2mm左右，既可以挡住轴承不会从壳体里滑出来，又不会碰到光轴产生摩擦，挡边的倒角要做C1的倒角，压装轴承的时候可以起到导向作用，不用费劲对准就能把轴承压进去，不会把轴承的保持架压坏。从实际运维的角度来说，这类滑块的顶部一般会预留油嘴安装位？不对，SC10UU这类小型滑块很多是不带油嘴的，靠预填的润滑脂就能用很长时间，所以建模的时候不用额外加加油结构，保持外观简洁就行，毕竟尺寸太小，加了油嘴反而会和周边的结构产生干涉。比如在3D打印机的X轴上，滑块旁边就是同步带的固定座，如果滑块上凸出来一个油嘴，很容易碰到同步带或者带轮，影响传动精度。总的来说，这类标准传动部件的建模，核心是精准还原安装尺寸，兼顾实际装配的工艺性，不用做多余的花哨结构，保证工程师调用的时候能直接匹配安装位，不会出现干涉、装不上的问题，就算是合格的模型了。
