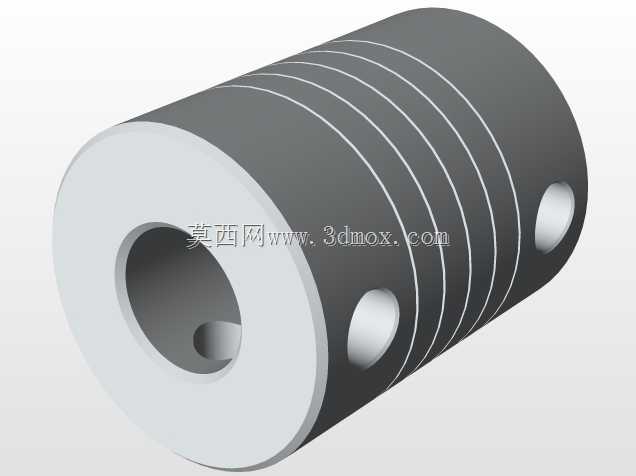

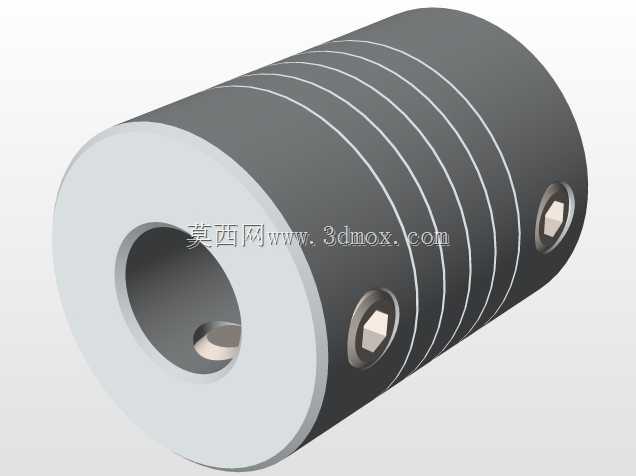

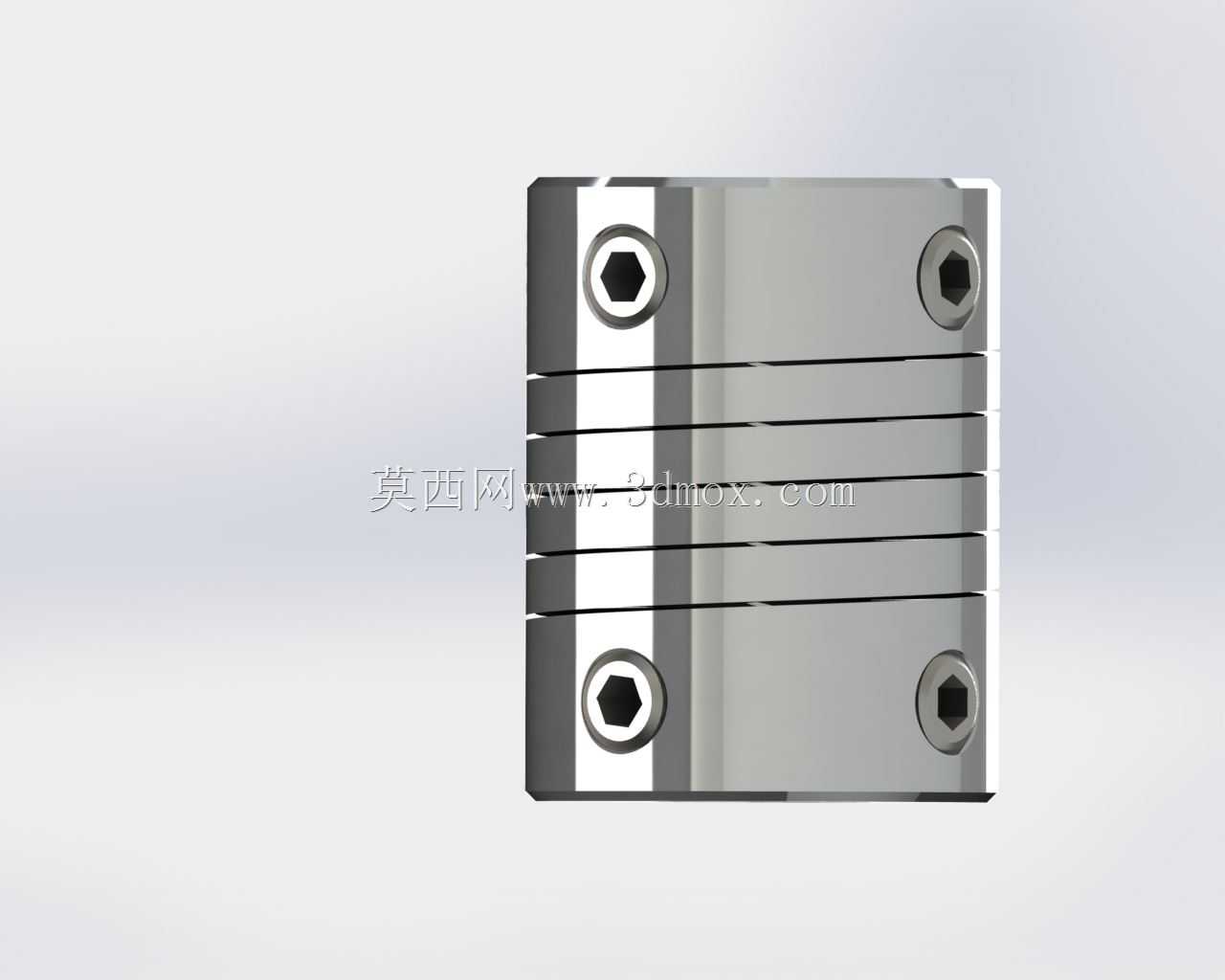

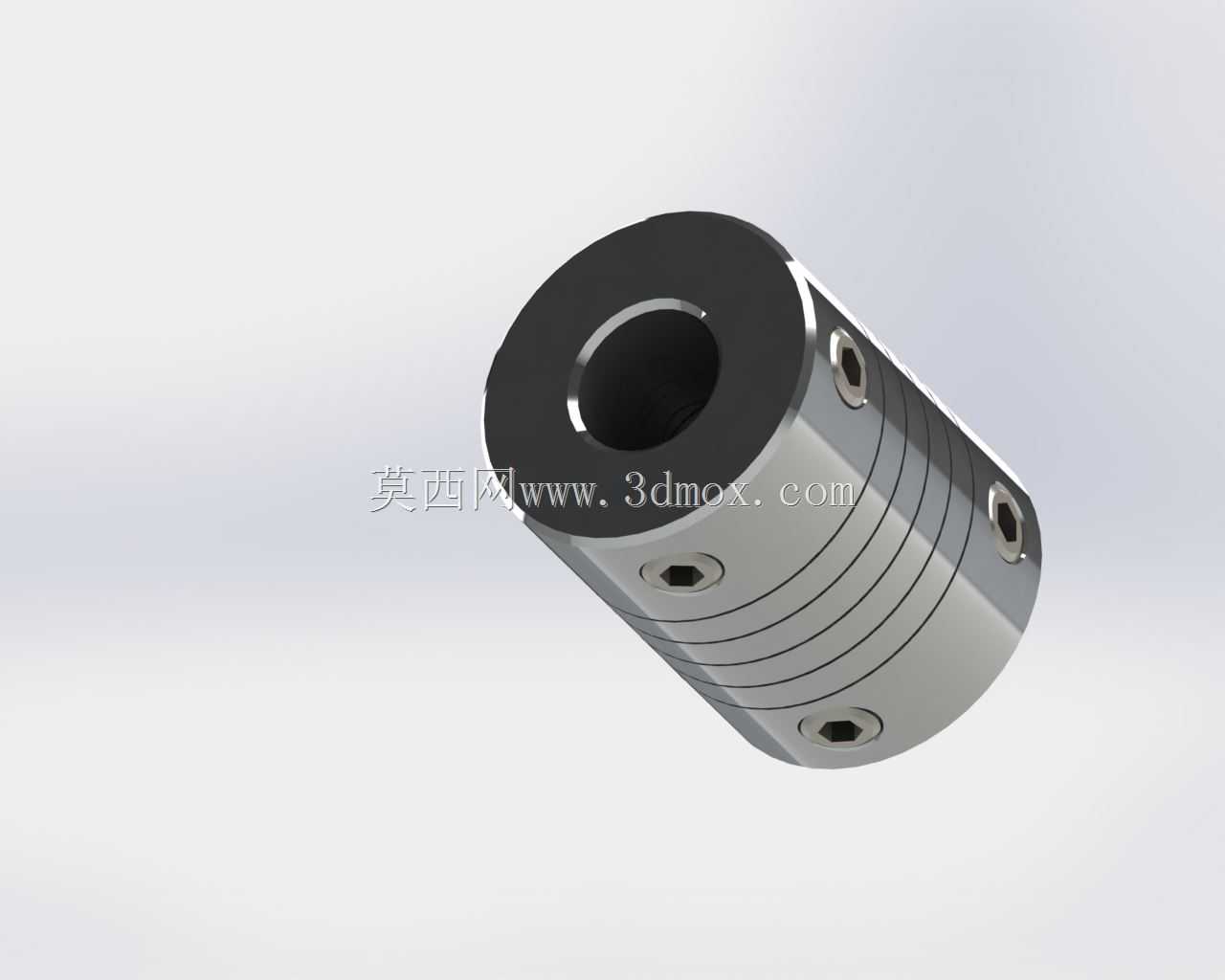

8X8规格铝制绕线式挠性联轴器结构

在轻载精密传动的轴系布局场景里，这类8×8孔径的铝制挠性连接构件，是小功率传动链路里解决轴系对中偏差的核心零件，常见于桌面级自动化输送模组、小型检测设备的动力传递端、实验室小型试验台的传动连接位，也会用在3D打印设备的进给轴传动、小型包装设备的辊筒驱动端这类对传动平稳性有要求、但传递扭矩不大的工位。做这类构件的三维结构设计时，首先要锚定安装边界的约束：两端轴孔均为8mm直径，适配市面上常规的8mm输出轴的小型步进电机、微型直流减速电机，以及同直径的从动辊、丝杆轴端，整体外径控制在适配M3顶丝安装的尺寸范围，不会在紧凑安装空间里和周边的型材支架、传感器安装座产生干涉。从功能特性上看，这类绕线式的挠性结构，和刚性联轴器最大的区别是可以补偿两轴之间的少量径向偏差、角向偏差以及轴向窜动，很多小型设备装配时，受机架加工精度、安装孔位公差的影响，电机轴和从动轴很难做到完全的同轴度对齐，如果用刚性联轴器硬连接，运转时会产生额外的径向载荷，轻则加剧轴承磨损、增大运转噪音，重则会导致电机轴弯曲、轴承抱死，而这种带螺旋切槽的一体铝制结构，靠自身槽位的弹性变形来吸收偏差，不需要额外的弹性橡胶件，不存在橡胶老化失效的问题，在常规车间温湿度环境下长期使用的稳定性更好。设计这类结构的时候，螺旋槽的参数是核心：槽的宽度、圈数、切深直接决定了联轴器的扭转刚度和补偿偏差的能力，槽数过少、切深太浅会导致挠性不足，补偿偏差的能力差；槽数过多、切深太深又会导致扭转刚度过低，传动时出现回程间隙，影响传动精度，尤其是在需要正反转切换的工位，过大的扭转间隙会导致定位精度下降。这个构件采用的是一体铝合金加工成型的结构，没有拼接装配的部件，整体动平衡表现更好，适合每分钟数千转的中高转速轻载传动场景，两端的顶丝孔位对称布置，安装时可以从两个垂直方向锁紧轴端，避免单顶丝锁紧时出现的轴打滑、顶丝松动的问题，顶丝选用常规的M3内六角紧定螺钉，采购替换非常方便，不需要定制特殊规格的紧固件。实际选型使用的时候，要注意这类构件的适用扭矩范围，因为是铝制一体结构，本身的强度不适合大扭矩的重载传动，一般用在额定扭矩10N·m以内的传动场景，安装时不需要做复杂的对中调试，只要将两端轴插入轴孔到设计深度，锁紧顶丝即可，相比膜片联轴器、波纹管联轴器，这类绕线式联轴器的成本更低，安装容错率更高，非常适合民用小型设备、教学实验装置这类对成本敏感、装配精度不高的应用场景。在三维建模过程中，要注意螺旋切槽的收尾处理，槽的两端不能出现应力集中的尖角，否则长期受交变载荷作用时，槽的端部容易出现疲劳裂纹，导致构件断裂，建模时要在槽的起止位置做圆角过渡，同时要保证顶丝孔的位置和轴孔的垂直度，避免顶丝锁紧时顶偏轴面，导致轴系受力不均。另外，这类联轴器的外圆表面不需要做额外的复杂加工，阳极氧化处理后就可以提升表面硬度和耐腐蚀性，整体加工工艺简单，常规的数控车床配合四轴加工中心就可以完成批量生产，加工成本可控。在做设备整体的轴系布局时，要预留出联轴器的安装空间，轴向长度要匹配两端轴的插入深度，不能让电机轴和从动轴在联轴器内部顶死，要预留少量的轴向间隙，避免轴系热胀冷缩时产生额外的轴向载荷。很多新手工程师在做小型设备选型时，容易忽略联轴器的偏差补偿作用，盲目选用刚性联轴器，导致设备调试时出现振动大、电机发热快的问题，这类小规格挠性联轴器刚好填补了轻载精密传动场景的需求缺口，在紧凑空间内实现可靠的扭矩传递，同时降低装配调试的精度要求，提升设备整体的运行可靠性。
