方法兰型直线运动轴承结构设计

项目分类:3D模型 发布时间:2021-10-16 ID:327071
  • 方法兰型直线运动轴承结构设计
  • 方法兰型直线运动轴承结构设计

做自动化设备结构设计的同行,大概率都绕不开直线导向类部件的选型,这种带对切方法兰的直线轴承,是我做3C检测设备、小型输送模组、工装夹具滑台时用得频率很高的一类导向支撑件。和圆法兰、导向轴支座搭配光轴的结构比,方法兰的安装贴合面是两个平行的直边,在方形安装槽、铝型材端面的定位上更省心,不用额外做防转销孔,法兰本身的直边靠住安装立板的侧边就能完成周向定位,装配时能省不少找正的时间。

从实际使用场景来说,这类轴承主要承担光轴上滑动部件的径向支撑,保证运动件沿着光轴轴线做精准的直线往复动作,内部带保持架的钢球循环结构,能把滑动摩擦转化为滚动摩擦,运行阻力比铜套、无油衬套小很多,在低速、轻载的高频往复运动工况下,磨损量更小,运动平稳性也更有优势。我之前做过的一款PCB板点胶工位滑台,一开始用的是无油衬套,运行速度到0.3m/s的时候就出现明显的爬行现象,换成同规格的这类方法兰直线轴承后,爬行问题直接解决,连续运行三个月的间隙增量也控制在0.02mm以内,完全满足点胶工位的重复定位精度要求。

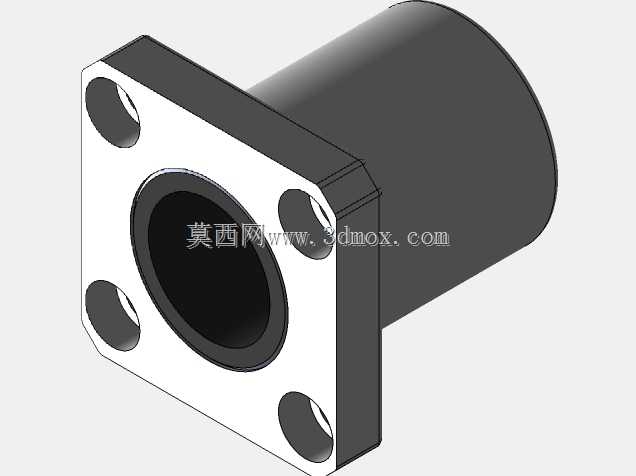

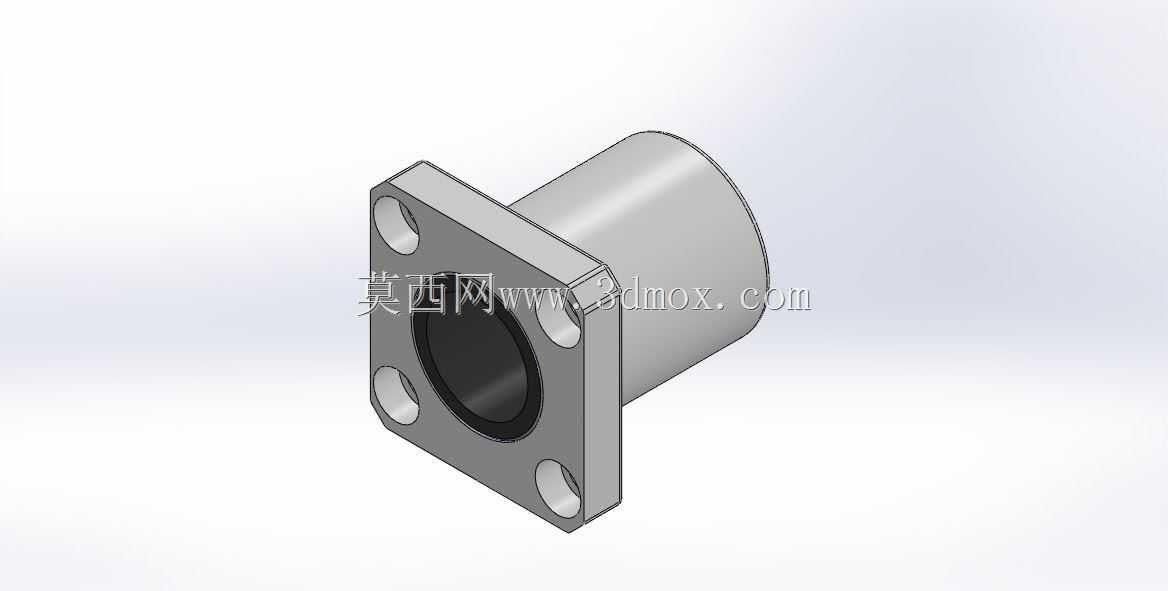

从设计细节上看,这款轴承的法兰端做了四个对称的沉头安装孔,孔位分布在方形法兰的四个角,安装时可以从法兰外侧穿内六角螺丝直接锁在安装立板上,不用在安装板背面预留螺母避让空间,对于安装空间紧凑的小型设备来说,这个结构能大幅压缩安装方向的厚度尺寸。轴承主体的圆柱段是和安装孔做间隙配合的,设计安装孔的时候一般按H7公差加工,压入的时候不用额外涂粘接剂,靠法兰端面的贴合就能保证轴向定位,后期维护更换的时候,只要拆掉四个安装螺丝就能直接把轴承从安装孔里顶出来,比嵌入式的直线轴承维护效率高很多。

关于安装边界的尺寸把控,我在建模选型的时候会特意注意几个关键尺寸:首先是法兰的方形外轮廓尺寸,要比安装立板上的过孔单边大2mm以上,保证法兰端面有足够的贴合承压面积,避免锁螺丝的时候法兰边缘压溃;其次是法兰的厚度,这个尺寸直接决定了轴承的轴向承载能力,做带悬臂负载的滑台时,要优先选法兰厚度更大的规格,避免法兰受弯矩作用出现断裂;另外轴承主体的长度,要保证光轴在全行程运动时,钢球循环段不会脱出轴承内孔,一般我会让光轴的最小插入深度不小于轴承总长度的三分之二,避免出现卡滞、钢球脱落的问题。

还有个容易被忽略的设计细节,这类方法兰轴承的法兰和主体圆柱段是同轴加工的,安装孔的轴线和法兰端面的垂直度一般能控制在0.01mm以内,做高精度滑台的时候,只要保证安装立板的贴合面和光轴安装座的平行度,就能保证整个导向机构的运动精度,不用额外做调整垫片来补偿安装误差。另外轴承两端都带密封圈结构,能阻挡车间里的粉尘、切削液溅入轴承内部,在机床上料工位、打磨工位这类环境相对恶劣的场景下使用,也能保证足够的使用寿命,不用频繁拆洗更换内部润滑脂。

之前做过一款小型的标签剥离模组,导向部分就是用的两个这类方法兰轴承平行布置,支撑滑动座沿着两根光轴做往复运动,因为法兰是方形的,安装时直接把两个轴承的法兰直边靠在安装板的定位凸台上,一次装夹就完成了两个轴承的同轴度找正,整个导向机构的装配时间比用圆法兰轴承少了近一半,后期调试的时候也没出现过卡滞、运动阻力不均的问题。在做轻量化设计的时候,这类轴承的钢制外壳壁厚均匀,建模的时候可以直接按供应商提供的样本尺寸做等比例建模,不用额外做强度校核,只要实际负载不超过轴承的额定动载荷,就能满足长期运行的强度要求。
