Duet3D Duex5 WiFi扩展控制电路板

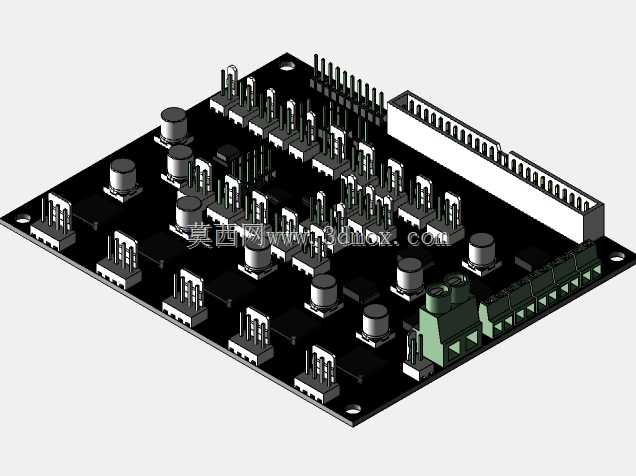

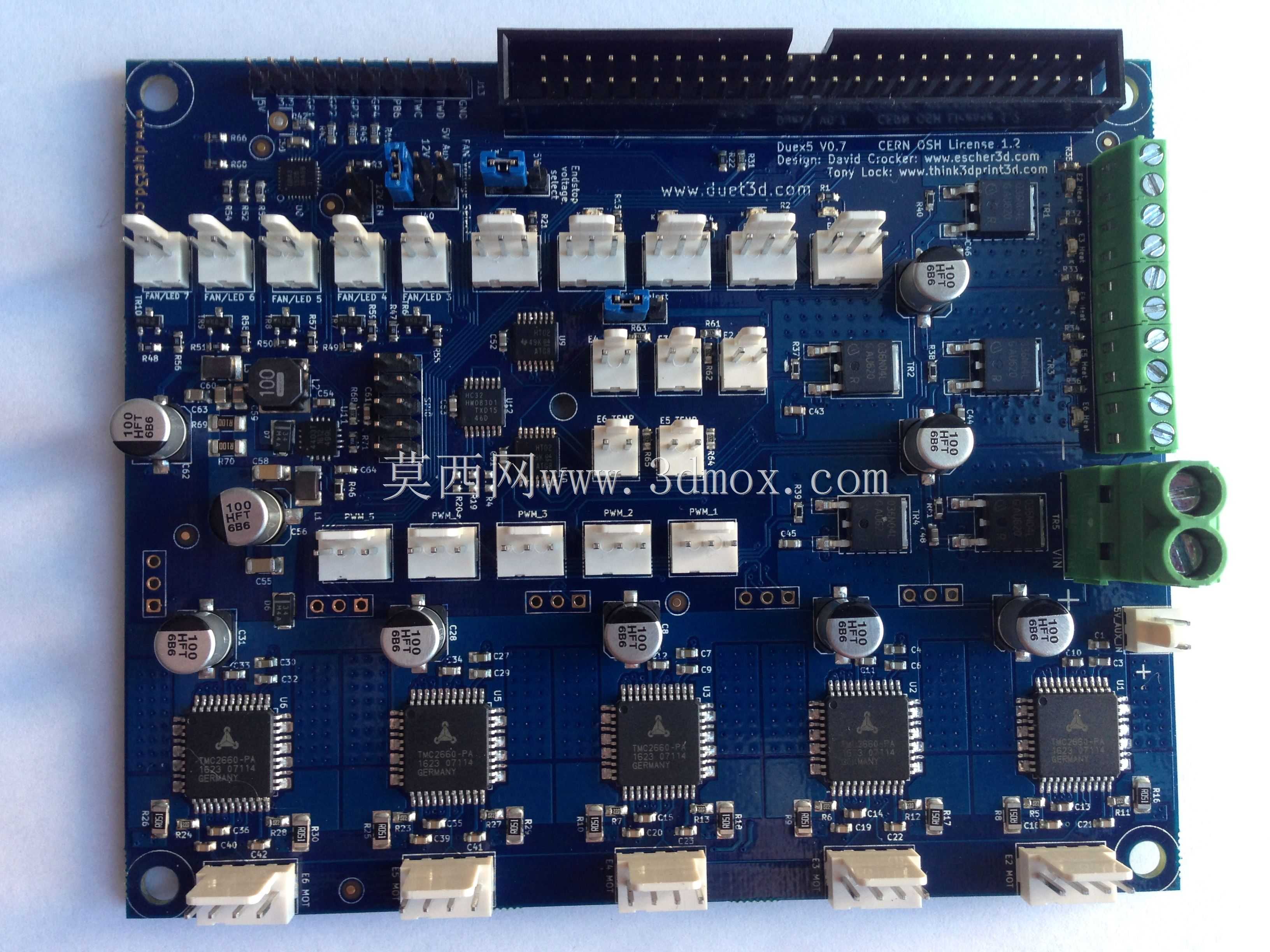

这款扩展控制板是面向桌面级及工业级FDM 3D打印设备打造的功能拓展硬件，主要应用于多轴联动、多喷头配置的3D打印场景，可解决主控板IO接口、驱动通道不足的问题，适配大尺寸成型尺寸、多材料混色打印、多工位并行打印的设备需求，同时也可拓展应用于小型数控雕刻机、桌面级激光雕刻机等需要多轴运动控制的数字制造设备中。作为主控板的功能延伸模块，它的核心用途是扩展运动驱动通道、温度检测接口、风扇控制接口以及外设拓展IO，可额外支持多路步进电机驱动输出，满足多Z轴同步调平、多独立喷头、辅助轴送料、自动换料机构等复杂功能的接线需求，板载WiFi相关电路可配合主控实现设备的无线联网控制，无需额外布设网线即可完成打印任务下发、设备状态监控、参数远程调整等操作。从功能特性来看，板上集成了多组步进电机驱动安装位，支持常用的步进驱动模块直插，每路驱动都预留了对应的使能、方向、脉冲信号走线，同时搭配了多组电解电容用于电源滤波，降低电机运行时的电源纹波干扰，提升运动控制的稳定性；板侧设置了大电流接线端子用于主电源输入，可承载多路电机同时运行的电流负载，边缘排布的排针接口用于和主控板进行信号通讯，实现扩展通道与主控的实时数据交互，板上预留的固定孔位符合通用开源控制板的安装孔距标准，可直接适配常见的3D打印机电控箱安装位。设计思路上，整体采用黑色PCB沉金工艺，元件布局遵循信号流向排布，电源输入部分靠近接线端子设置，大电流走线做了加宽处理，避免大负载下压降过高，驱动模块排布整齐，每路驱动周边都预留了足够的散热空间，避免长时间运行时热量堆积，电容、接插件等元件排布避开安装孔位与结构干涉区域，同时在板上预留了功能标识，方便接线调试时快速识别接口定义。安装边界方面，整体为矩形板式结构，四角固定孔的孔距符合开源3D打印机电控系统的通用安装规范，板上最高元件为顶部的排针与电解电容，安装时只需预留对应高度的空间即可完成固定，接插件全部朝向板的外侧排布，方便后续接线与维护操作，无需拆解板件即可完成所有外设的接线插拔。
