三片式法兰连接150级手动球阀

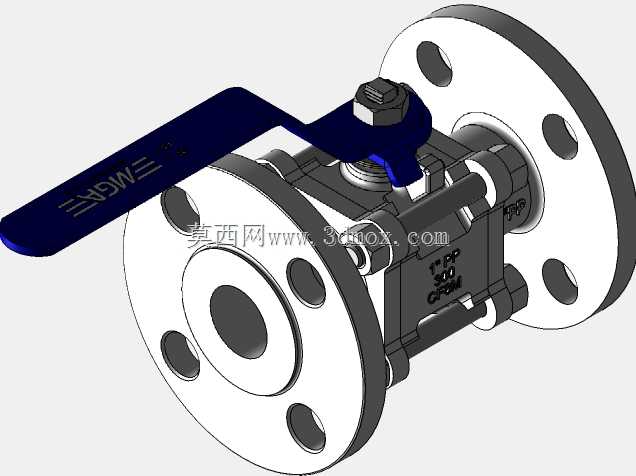

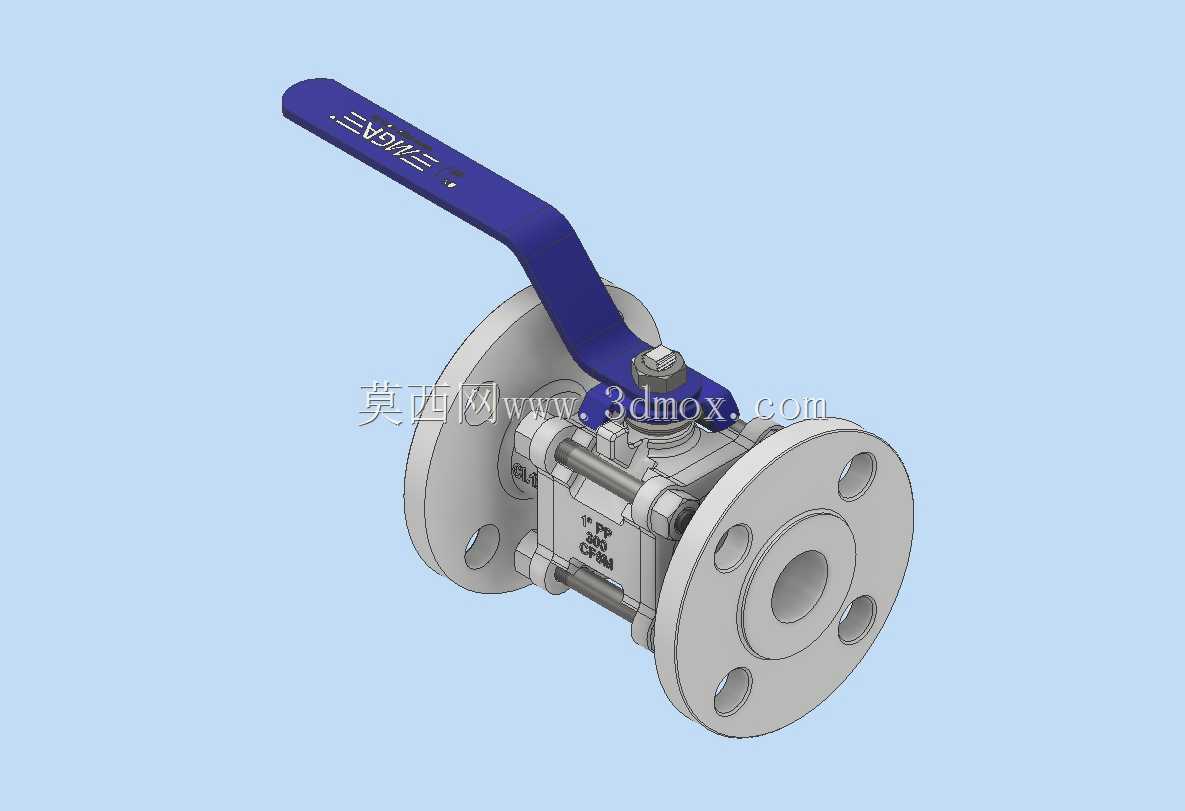

这款三片式法兰球阀主要面向给排水、暖通空调、轻工制程、普通化工流体输送等民用与一般工业管路场景，可适配水、蒸汽、轻质油品、弱腐蚀性气体等多种常见介质的通断控制需求，在楼宇管网、小型生产装置、公用工程管路中都能发挥可靠的截断作用，相比螺纹连接球阀，法兰连接的形式更适配中等通径管路的安装需求，日常检修维护时无需整体拆卸管路即可完成阀芯密封件的更换，大幅降低现场运维的工作量。产品采用经典的三片式阀体结构，由中间主阀体与两侧法兰端盖组合而成，连接螺栓均匀分布在阀体周向，装配时可通过对称紧固螺栓保证阀体各部位受力均匀，避免因装配应力不均导致的密封泄漏问题；操作端采用加长扁平式铸钢手柄，手柄表面做防滑标识处理，操作时力臂更长，开关力矩更小，现场操作人员无需借助额外辅助工具即可完成90度回转的开关动作，手柄与阀杆的连接采用防冲出结构设计，避免管路带压操作时阀杆受压飞出引发安全事故。密封结构上采用浮动式软密封阀座设计，cf8m材质的阀芯球体经高精度研磨处理，表面粗糙度达到镜面级别，与阀座密封面贴合紧密，在150磅级的额定压力工况下可实现零泄漏截断，阀杆部位采用多重填料密封结构，可耐受一定范围内的温度波动，避免阀杆处出现外漏问题。安装边界上，两侧法兰严格遵循对应压力等级的法兰尺寸规范，螺栓孔位置、法兰密封面厚度、法兰端面距都匹配通用管路安装标准，可直接与同压力等级的管路法兰配对安装，无需额外制作过渡连接件；整体结构紧凑，阀体外部无突出的尖锐结构，安装后占用的管路径向与轴向空间较小，即使在排布密集的管廊、狭小的设备夹层内也能顺利完成安装布置，手柄的操作空间预留充足，安装后不会出现手柄被周边管路或构件遮挡无法操作的问题。设计过程中充分兼顾了工况适用性与加工便利性，三片式的结构既降低了复杂内腔的加工难度，也方便后续根据使用需求更换不同材质的密封件与阀芯，适配更多差异化的介质工况，整体结构没有冗余的设计部件，零件通用化程度高，后期备件采购与更换成本更低。
