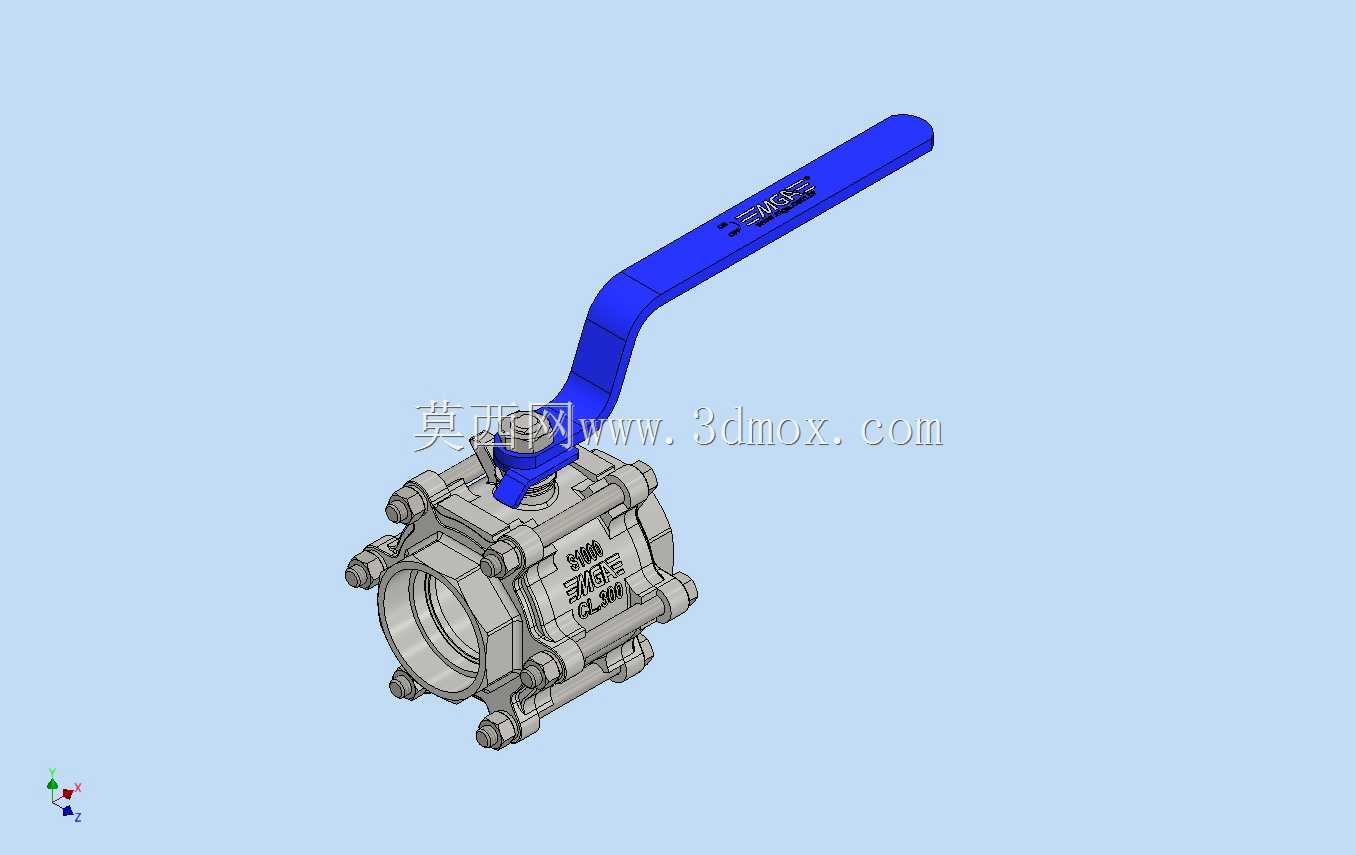

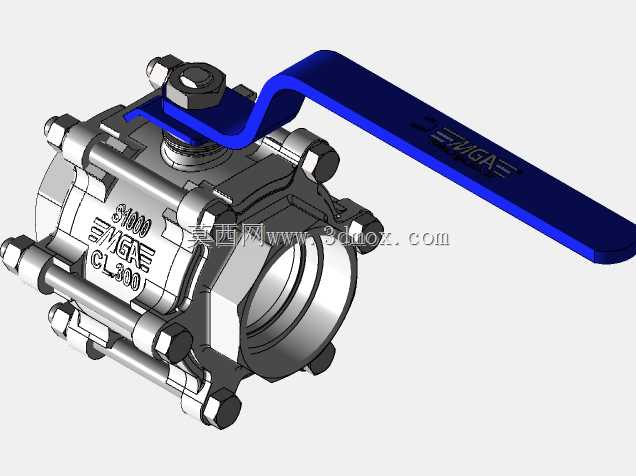

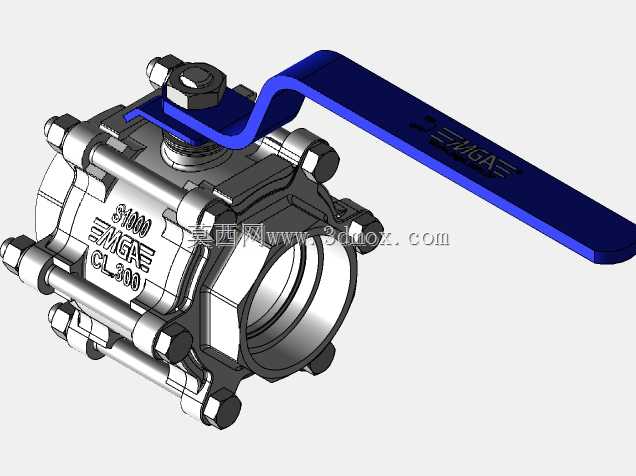

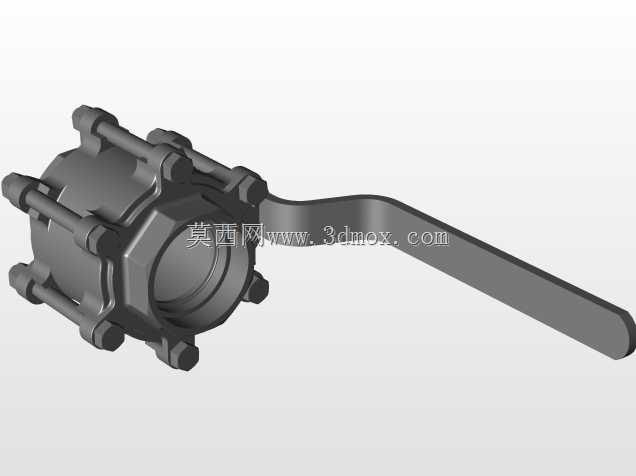

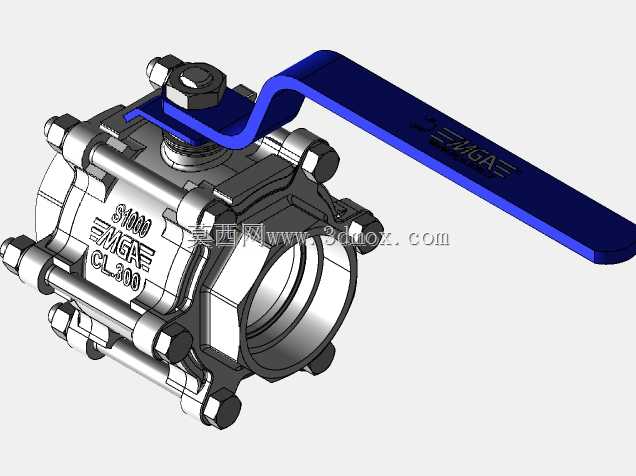

三片式内螺纹软密封手动球阀结构设计

这款三片式手动球阀主要应用于中小口径工业流体输送管路场景，覆盖净水处理、轻工化工、民用给排水、小型液压系统等多个领域的管路通断控制环节，可适配水、轻质油品、低压气体等多种无强腐蚀性的流体介质，在管路系统中承担截断介质通路、切换介质流向的核心作用，相比闸阀、截止阀类产品，它的流阻更低，全开状态下介质流通几乎无额外压损，适合对管路压力损失控制有要求的输送场景。产品采用经典三片式阀体结构设计，三个阀体模块通过周向均布的螺栓锁紧连接，这种结构的核心优势在于后期维护时无需将整个阀体从管路上拆卸，只需松开连接螺栓即可取出阀芯、阀座组件进行密封件更换或杂质清理，大幅降低现场运维的工作量与停机时长。软密封阀座采用贴合球面的全包覆设计，密封副的接触面积更大，在低压工况下也能实现零泄漏密封效果，相比硬密封球阀，它的启闭扭矩更小，无需配套大规格执行器即可实现手动操作，适配现场无气源、电源的手动操作场景。长手柄式操作机构采用扁方与阀杆上端配合，手柄朝向与管路通路方向平行时为全开状态，垂直时为全关状态，现场操作人员可直观判断阀门启闭状态，避免误操作带来的生产风险。阀杆采用下装式防飞出结构设计，即使阀杆上端的锁紧件出现松动，阀杆也不会在管路内部压力作用下冲出阀体，避免介质泄漏引发的安全隐患。在安装边界上，这款阀门的端部采用标准内螺纹连接结构，可直接与同规格的外螺纹管路、接头配合安装，安装时无需额外焊接法兰，整体轴向安装尺寸紧凑，适合安装空间局促的小型管路集成场景，阀体外部的螺栓连接耳采用对称布局，安装时可根据现场管路走向调整手柄的操作方位，适配不同方向的操作空间需求，不会出现手柄被周边管路、设备遮挡无法操作的问题。球体采用高精度加工的通径结构，流道孔径与连接管路内径保持一致，介质流经时不会出现节流、紊流问题，也不容易在阀腔内部残留介质杂质，降低长期使用后杂质卡涩球体的故障概率。
