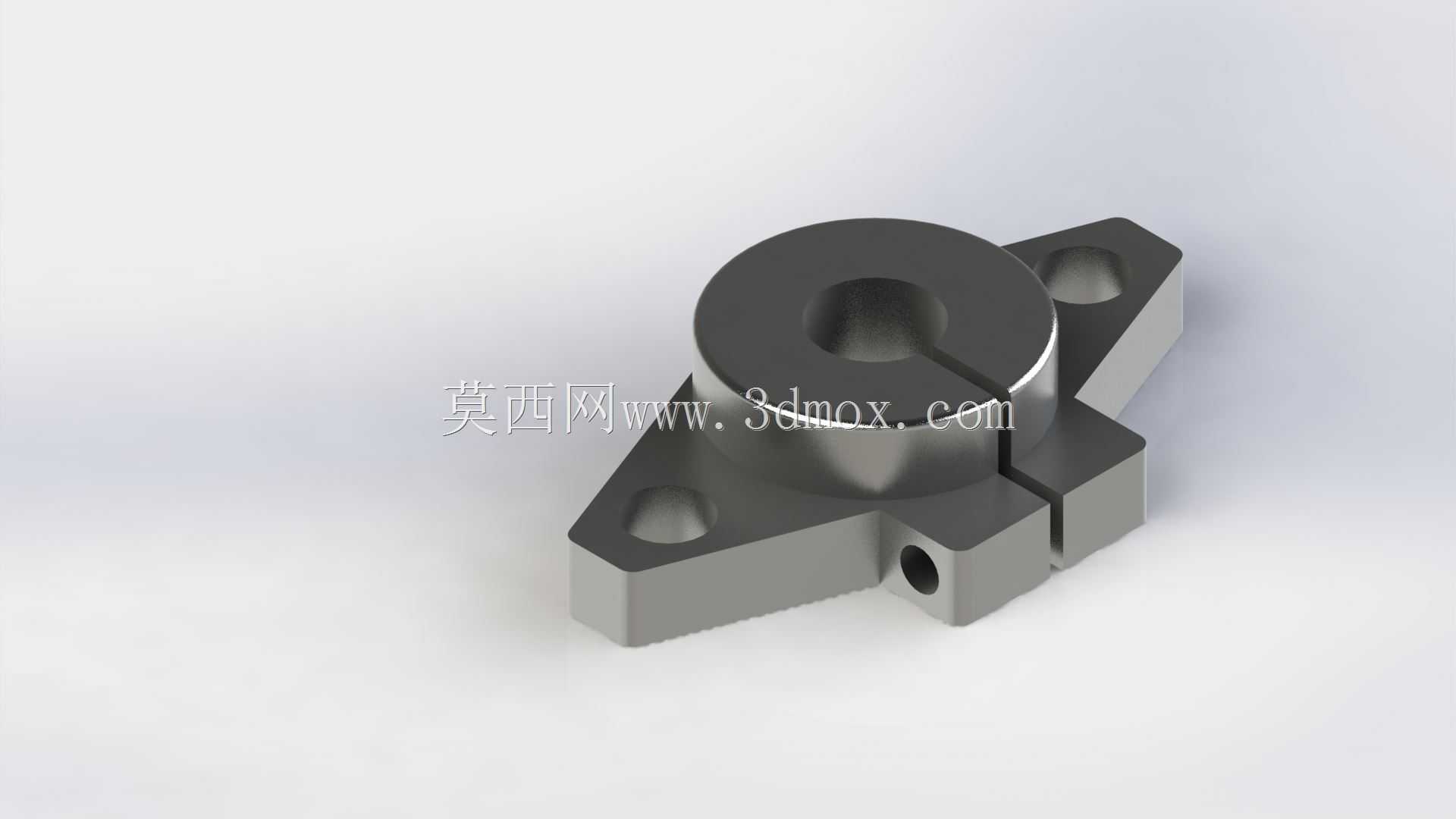

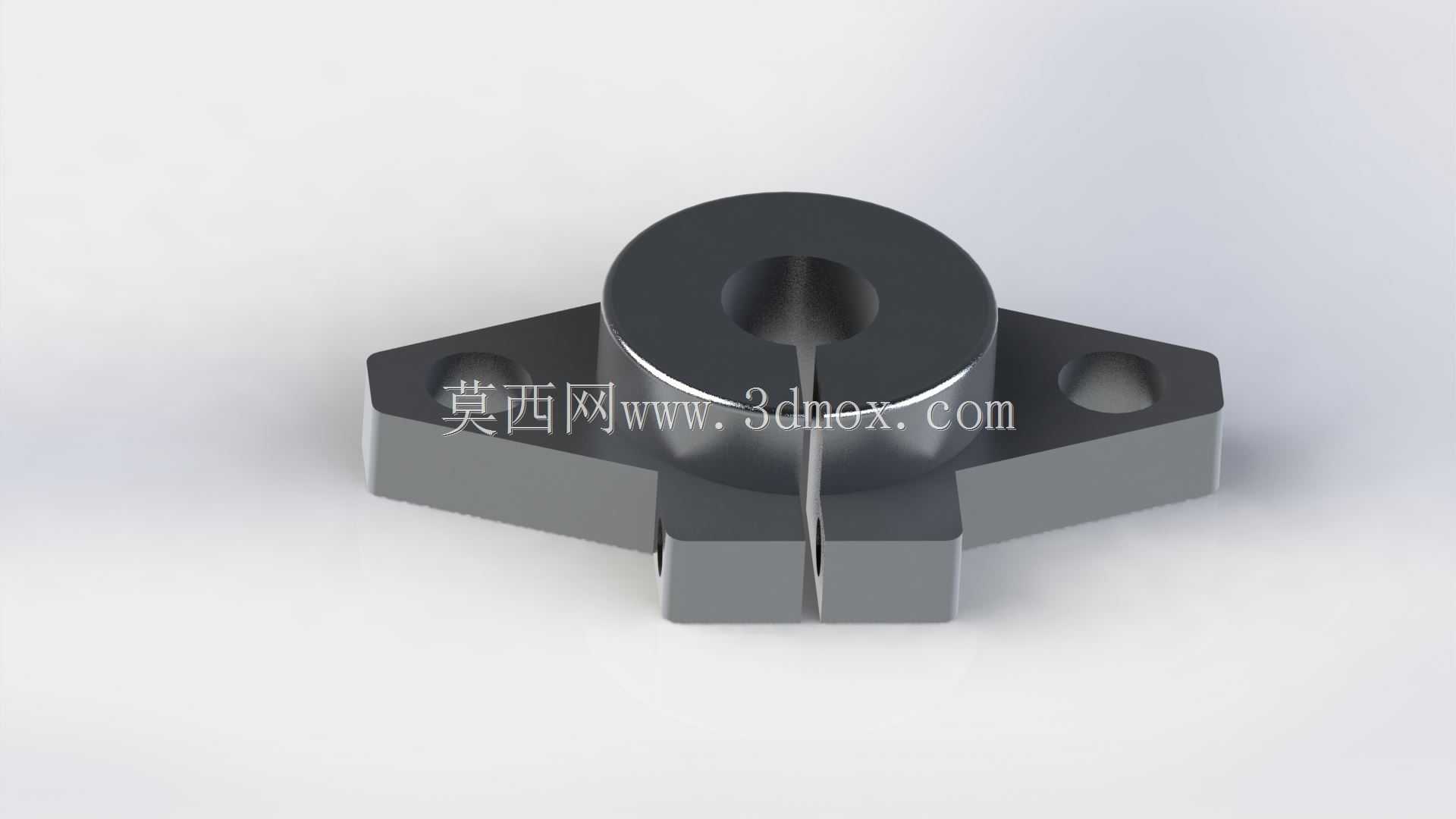

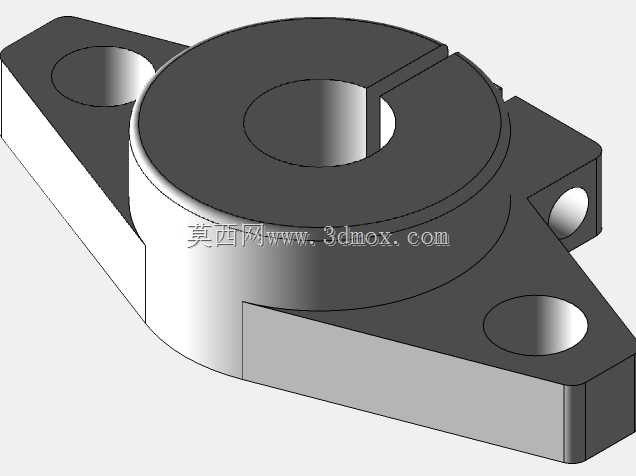

SHF8型菱形法兰开口夹紧轴支座结构

这款SHF8型轴支座是轻载传动与导向机构中常用的轴向支撑定位零件，广泛应用于小型自动化生产线、3D打印设备运动模组、桌面级数控加工平台、轻工包装机械的导杆支撑环节，主要承担光轴、导向杆的径向定位与轴向固定作用，避免运动轴在往复运行过程中出现径向窜动、偏摆问题，保障传动与导向过程的同轴度与运行稳定性。该支座采用开口夹紧式结构设计，主体为带菱形安装法兰的一体式基座，中心设置贯穿的轴孔，轴孔一侧开设通槽，基座侧面预留锁紧螺纹孔，安装时将光轴穿入中心孔后，拧紧侧方锁紧螺钉即可带动开口槽收缩，对穿入的轴类零件形成均匀的抱紧力，相比传统顶丝固定的支座，这种夹紧方式不会在轴表面形成顶丝压痕，也不会破坏轴的表面镀层，同时能适配轴径存在微小公差的光轴安装需求，装调过程中可灵活调整轴的轴向位置，锁紧后无松动间隙。外形方面，支座整体采用对称式菱形法兰布局，两个安装沉孔分布在法兰对角位置，相比圆形法兰能在有限安装空间内缩减整体占用面积，沉孔设计可让内六角安装螺栓完全沉入法兰平面内，不会突出安装面干涉周边运动部件，安装边界紧凑，可直接固定在铝型材台面、设备安装板的平面上，不需要额外加工避让槽。设计过程中重点考虑了安装便捷性与受力合理性，基座主体的支撑凸台做了加厚处理，能承受垂直于轴方向的径向载荷，开口槽的宽度经过反复校核，既保证锁紧时能产生足够的收缩量抱紧轴件，又不会因为收缩量过大导致支座本体出现塑性变形，中心轴孔与安装法兰的底面严格保证垂直精度，安装后轴的垂直度误差可控制在极小范围内，能满足轻载高速运动场景下的导向精度要求。在实际设备装配场景中，这类支座常成对使用，分别固定在导杆的两端，为直线轴承、滑动轴套提供稳定的支撑基础，也可单独用于传感器安装支架、挡停机构的立柱固定场景，适配多类不同的工业装配需求。
