达芬奇巨弩

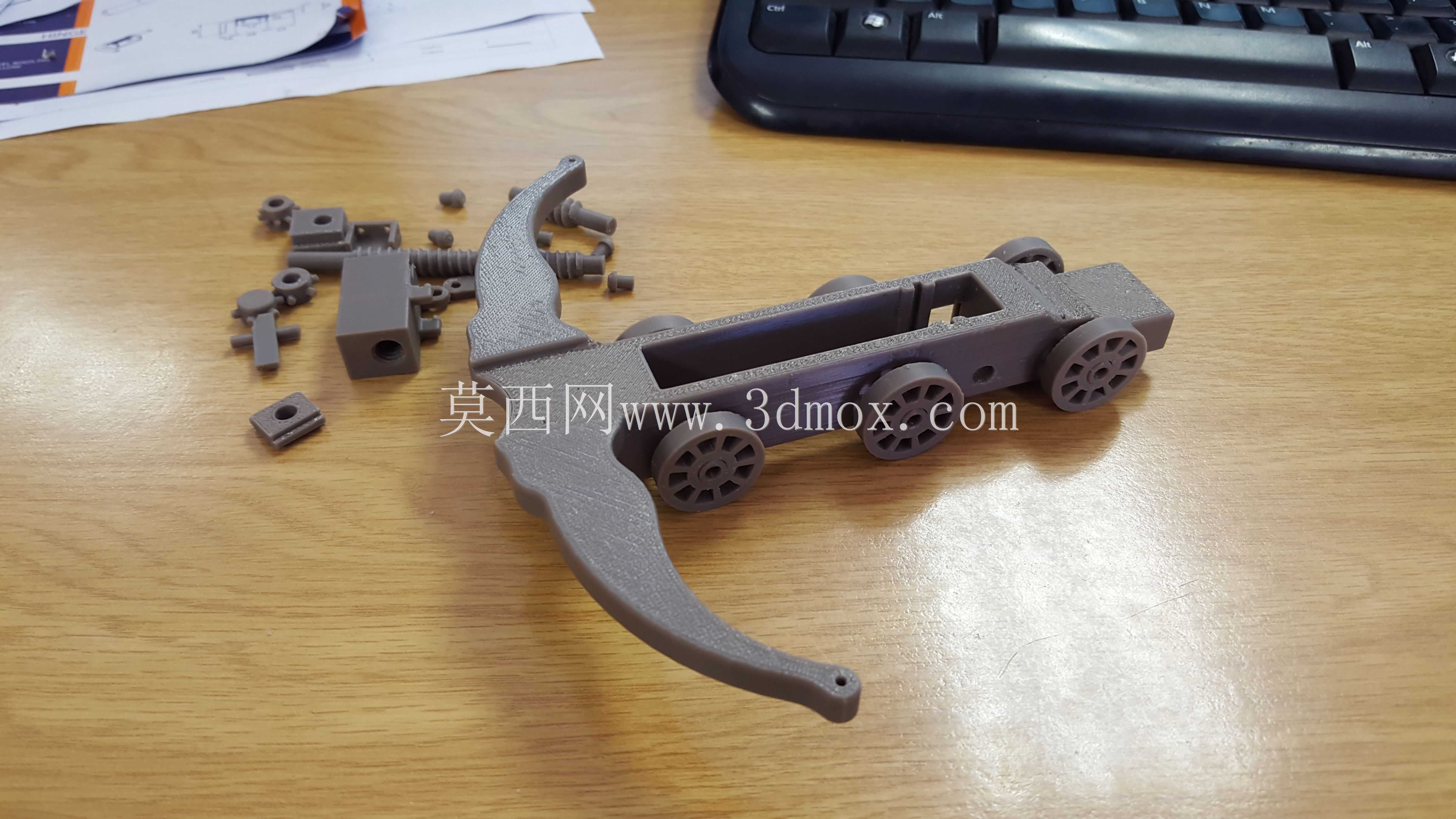

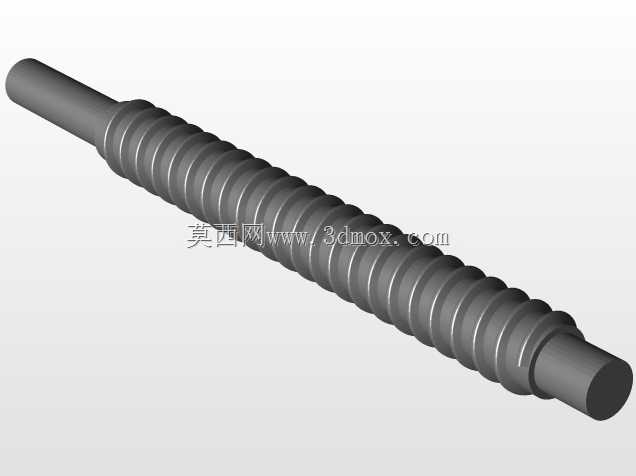

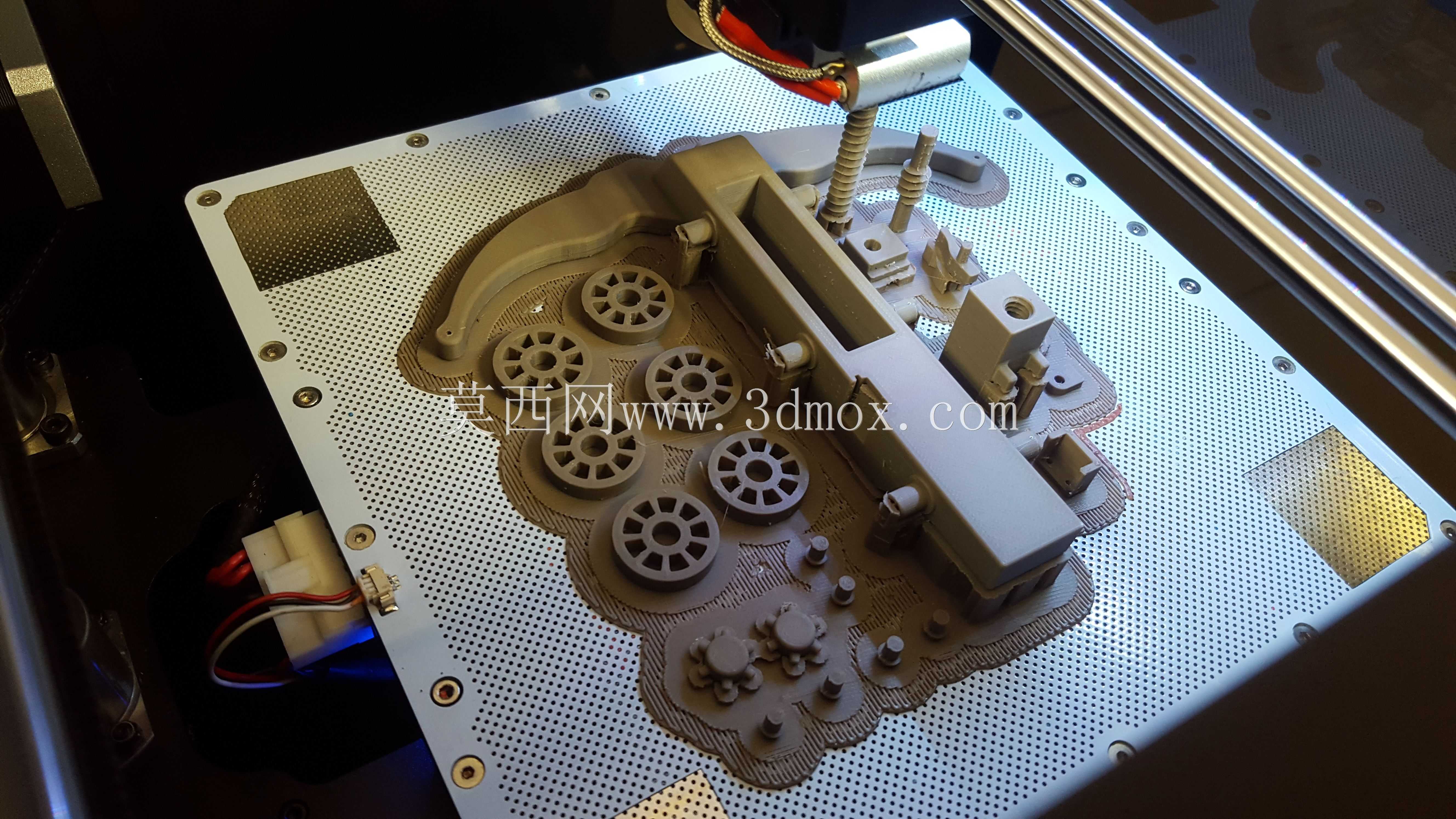

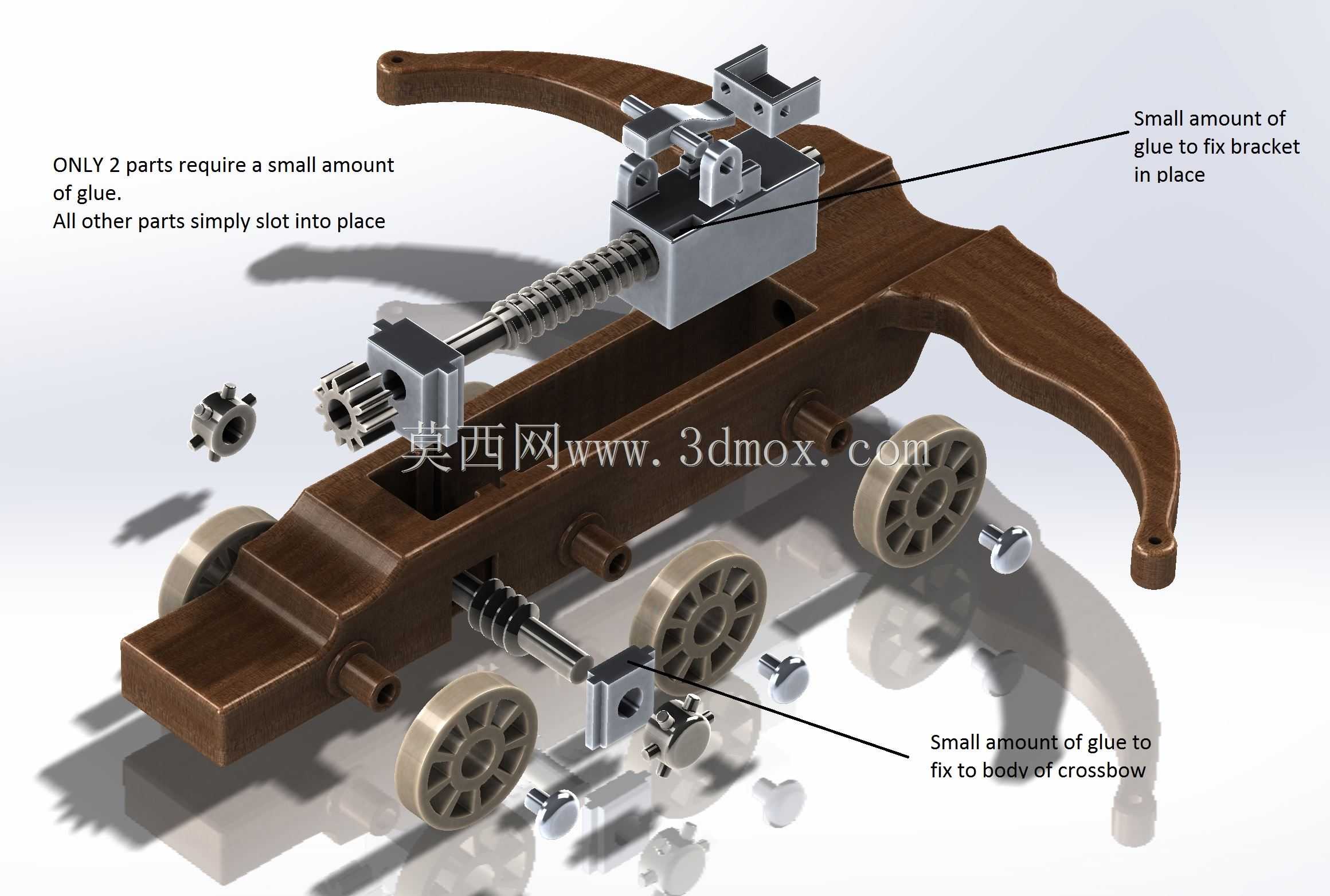

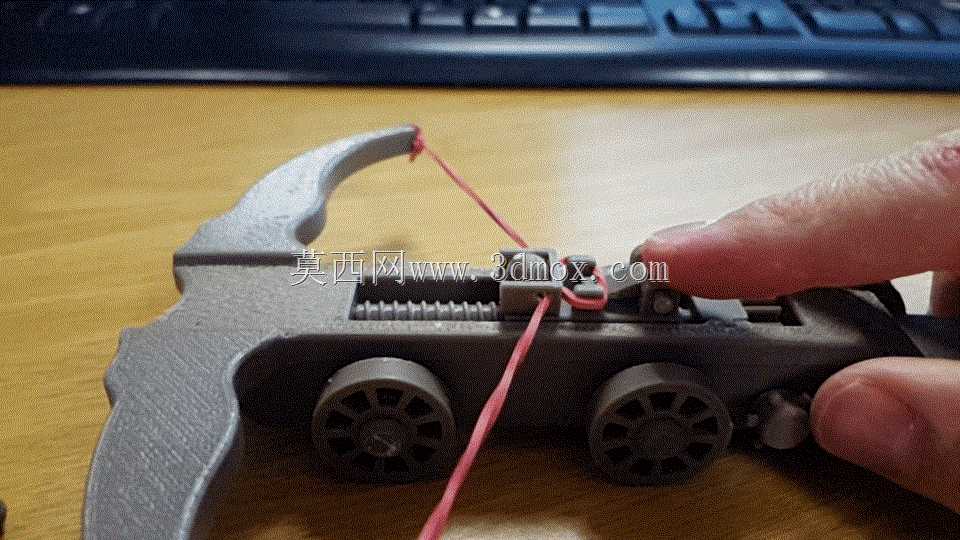

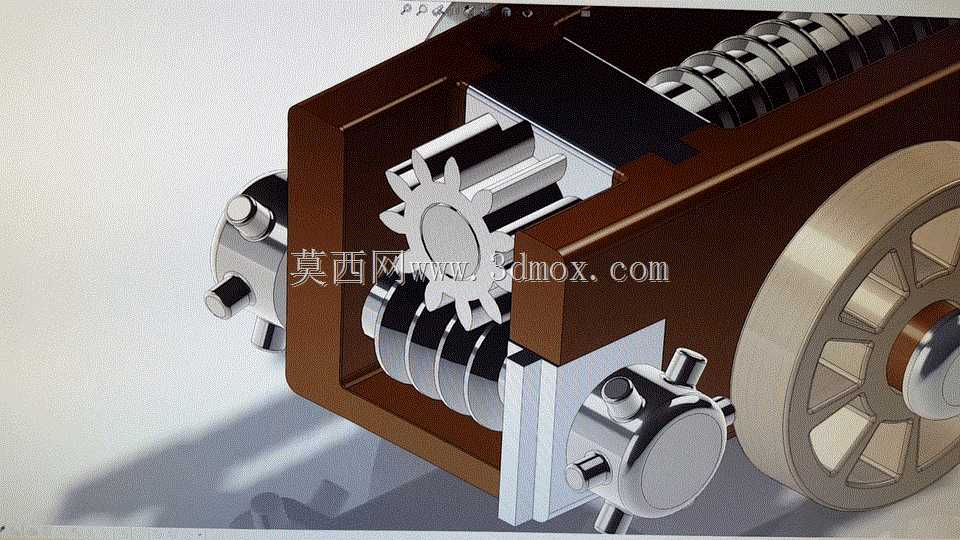

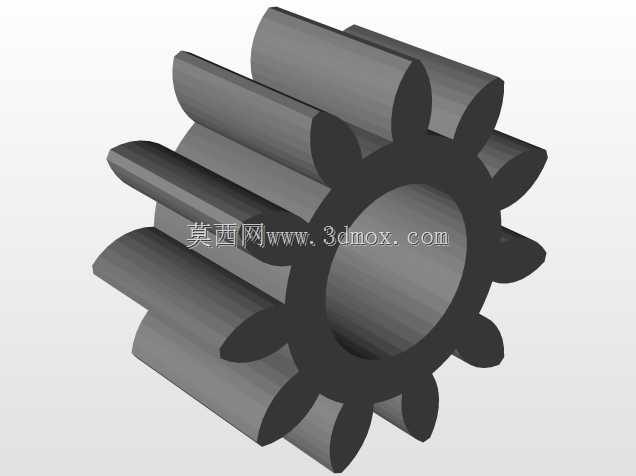

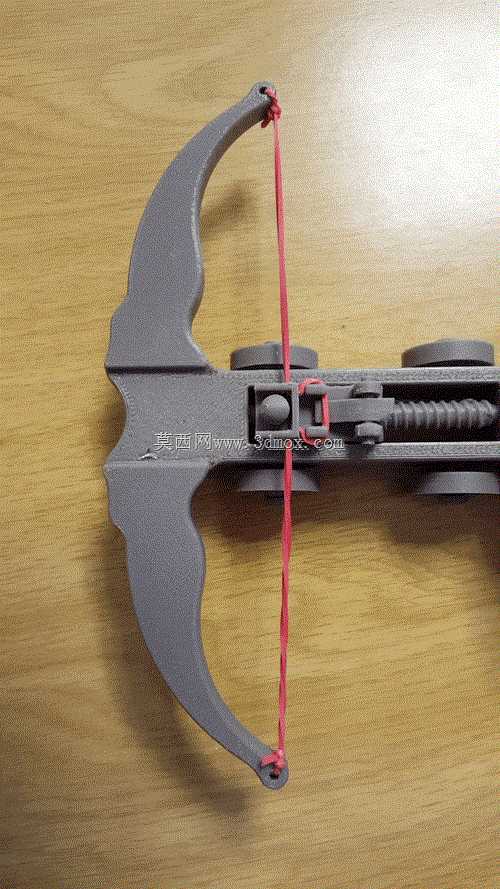

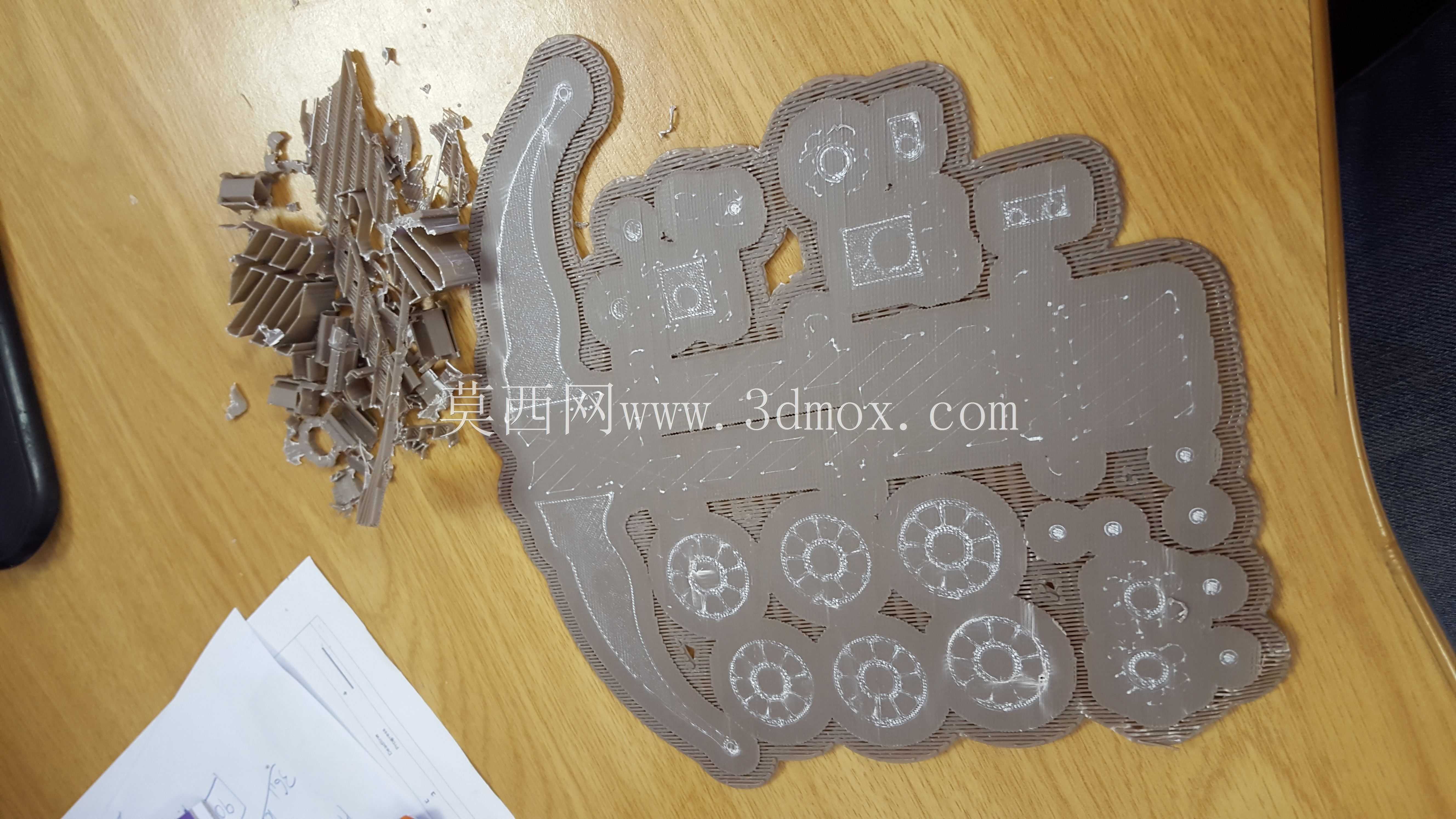

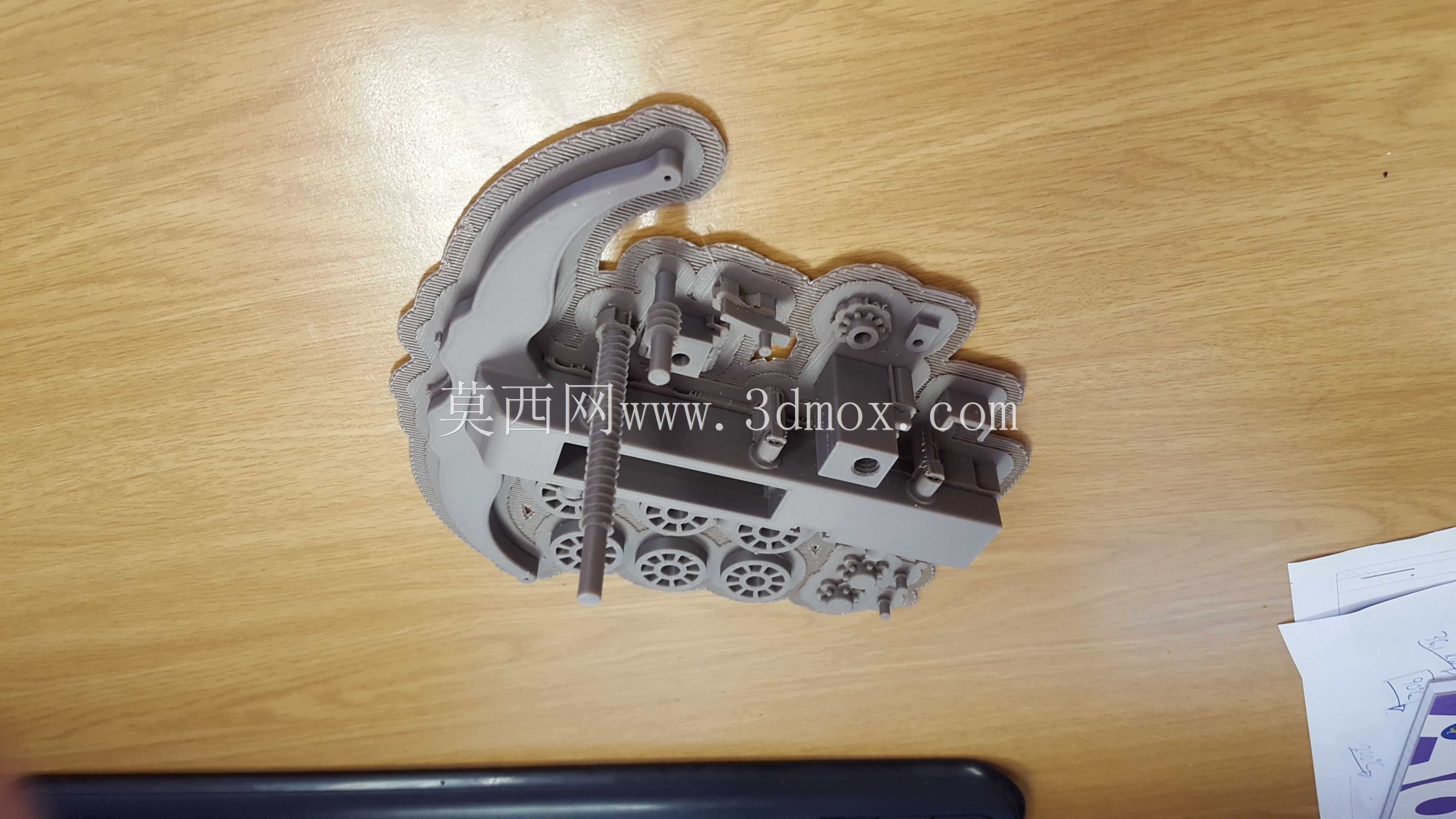

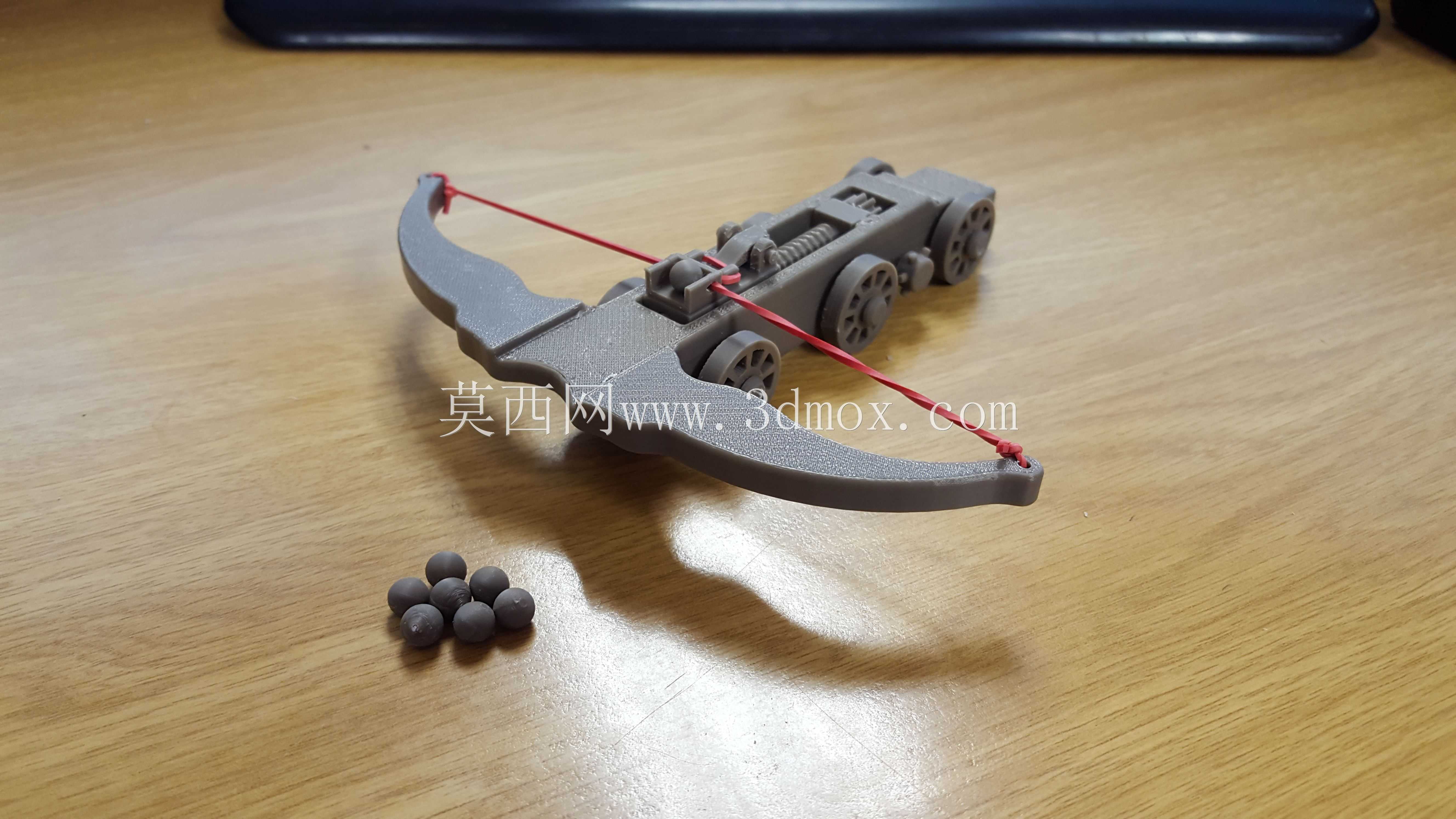

达芬奇设计他的巨型弩，主要不是为了发挥作用，而是为了在敌人看到它时把恐惧打入他们的内心。这是一个非常可怕的机制和设计，是我的选择，他的设计重新创建和打印。它只是看起来很可怕，是有趣的打印和有一个规模的弩你可以真正开火。非常适合办公室里那些安静的日子。设计链接：http://www.da-vinci-inventions.com/giant-crossbow.aspxThe 设计是很容易打印使用的FDM方法和ABBS作为材料。虽然有更高的屈服强度的东西应该更好地工作在齿轮上，以采取一些力量。这种方法的原因是，它是廉价的，易于使用，而且速度快，其技术的进步使你可以打印具有良好屈服强度的塑料，这意味着该设备实际上可以工作。虽然它应该在打印机上打印，可以达到高精度，无翘曲，也可以打印合理大。模型是作为密封件打印在少量的支持结构可以很容易地打破，你的设备组装可以很容易地完成。在第一次印刷之后，出现了一些问题。因此，对于版本2的公差进行了改进，使零件更容易配合，并允许螺纹更好地工作。这减少了后处理，使零件装配更容易和更快。也让这个机制发挥更好的作用。用现代的直齿轮代替了主动齿轮，提高了功能性，并且用FDM方法更容易打印出工作更结实的直齿轮。总体上V2得到了改进，更适合FDM打印。所用打印机的公差为0.09mm，因此公差必须是宽松的，以允许零件安装和正常工作。设计也作了相应的调整，填充物被设置为满，以便打印出更坚固的部分，为了使弩的工作也包括一些炮弹，你可以打印ot火。弓和橡皮筋一起工作。这是因为在FDM印刷的大多数应用中使用的塑料可能会处理实际变形弓的力。因此橡皮筋允许它开火。如图所示，橡皮筋穿过箕斗，挂在触发器前面的两个闩锁上。按下扳机就可以发射弓。这可以在上传的视频中看到，也可以在另一个上传的视频中看到蜗轮机构工作
