Graber i3 ATX框架式桌面3D打印设备结构

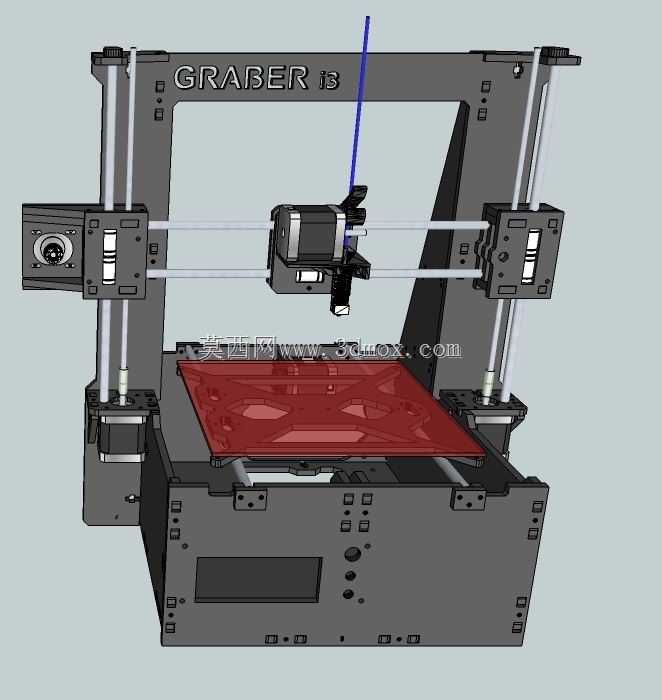

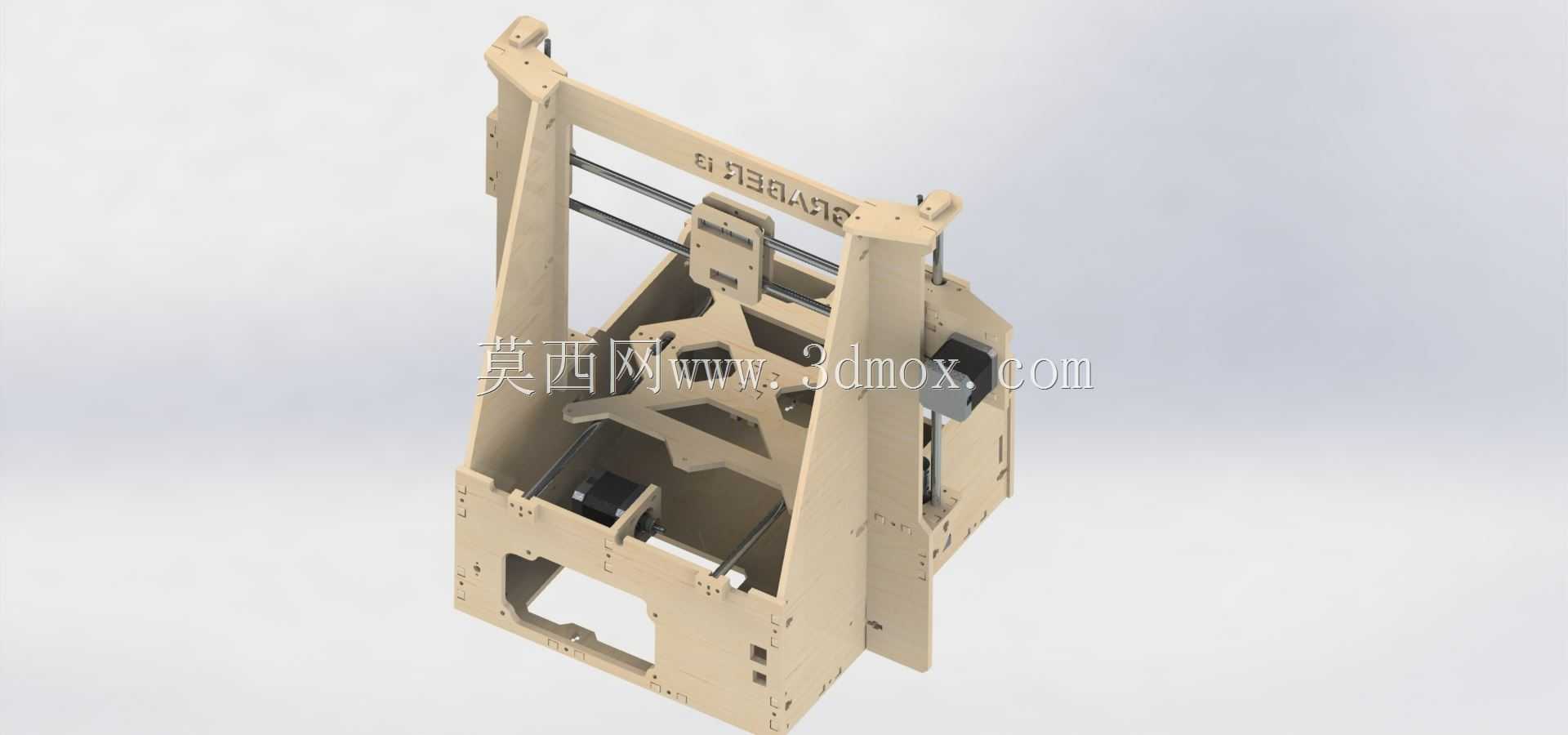

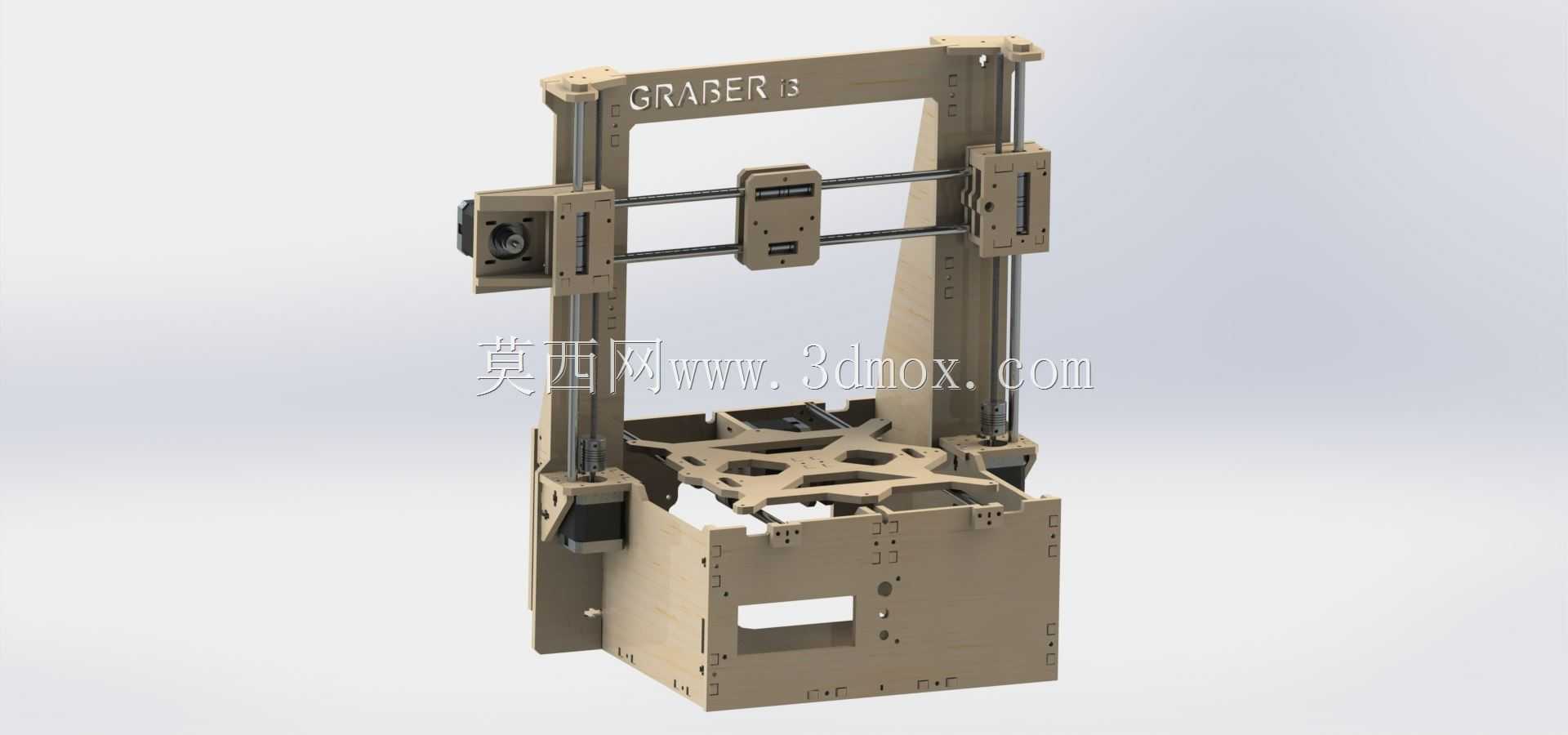

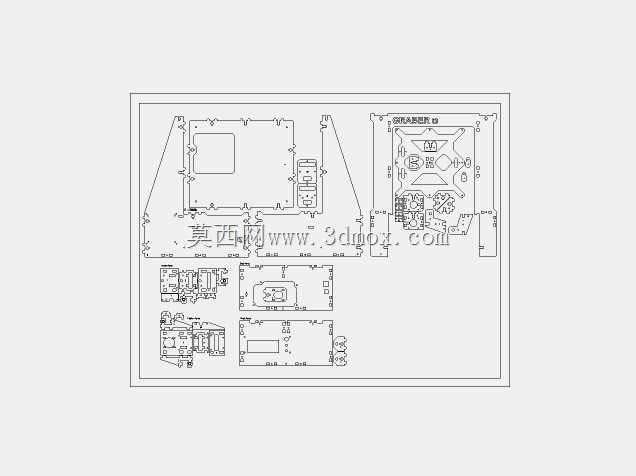

这款框架式桌面制造设备，面向个人创客、小型工作室以及教育场景的轻量化加工需求打造，核心用途是完成熔融沉积成型的三维实体制作，可适配日常创意打样、教学模型制作、小型功能零件试制等多种场景，相比传统工业级增材设备，它的加工门槛更低，结构件加工难度小，非常适合有基础加工条件的使用者自行搭建使用。设备整体采用龙门式框架布局，主体支撑结构全部采用板材拼接设计，所有结构板材均可通过常规激光切割机甚至入门级CNC雕刻设备完成加工，不需要复杂的开模或者定制异型型材，大幅降低了整套设备的搭建成本与加工门槛。设计思路上沿用了成熟的Prusa i3系列经典运动布局，对原有全木质结构的连接强度、安装定位精度做了针对性优化，将原本零散的安装点位做了集成化处理，把电控安装区域、运动组件固定位、线材走线槽全部整合到下部的箱体式底座上，既保证了整体框架的结构刚性，又减少了搭建过程中零散零件的数量，降低装配时的对位难度。设备的有效成型空间为200×200×200mm，这个尺寸边界可以覆盖绝大多数个人创作、教学演示的零件尺寸需求，不会因为成型空间过小限制创意实现，也不会因为追求过大成型体积导致设备整体占地面积过大，能够适配普通桌面的摆放空间，不需要额外预留专用的设备放置区域。运动部分采用双Z轴丝杆同步传动搭配X轴皮带传动的结构，Y轴运动平台集成在底座上部，所有运动组件的安装位都在板材切割阶段预留了精准的定位槽，装配时不需要反复调校同轴度，只需要按照定位结构完成拼接就能保证基础运动精度。下部箱体预留了标准ATX电源的安装位，可以直接复用常规台式机的ATX规格电源，不需要额外定制专用供电模块，进一步降低了整机组装的配件成本，同时箱体侧面预留了散热通风孔与接口拓展位，方便使用者后续加装自动调平、断料检测等拓展功能模块。整体结构没有采用复杂的金属铸造或者异型加工零件，所有板材零件都可以通过平面切割工艺完成加工，胶合板材质的主体结构相比纯亚克力板材拥有更好的结构韧性，不容易因为装配应力或者运输震动出现开裂问题，相比金属框架又拥有更轻的整体重量，方便日常挪动位置。
