80mm孔径主轴抱紧式安装固定支架

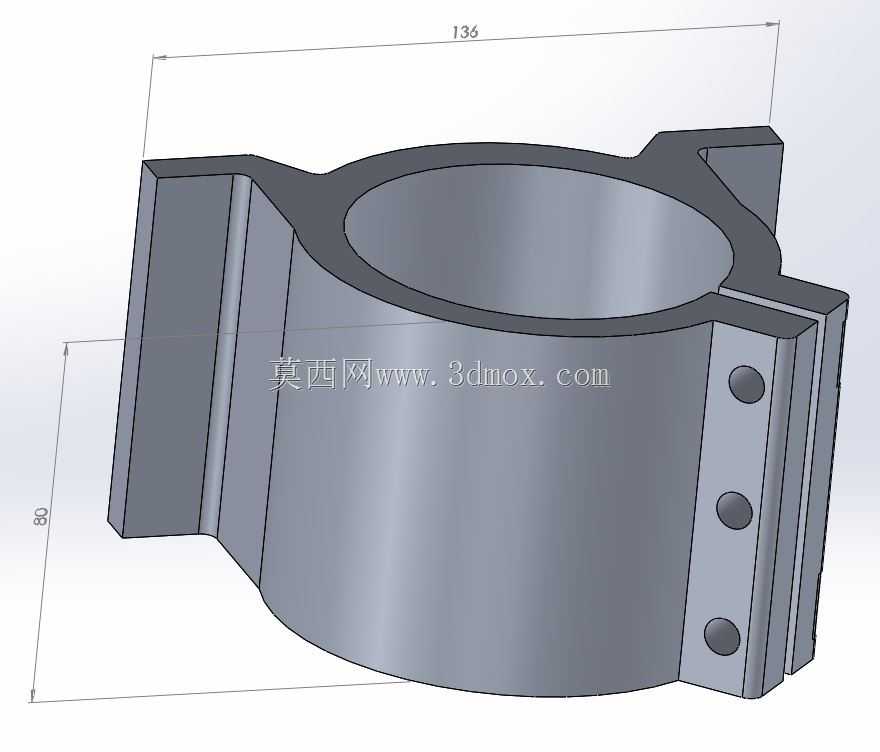

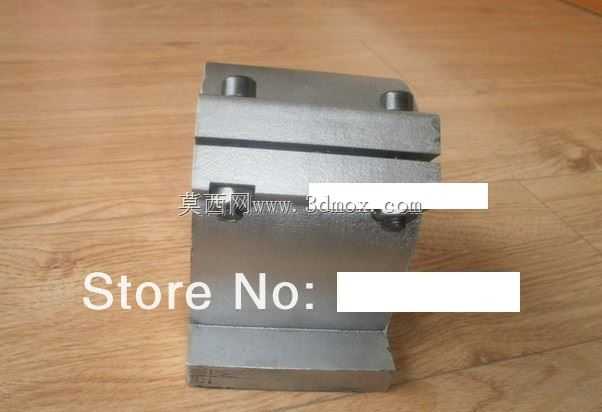

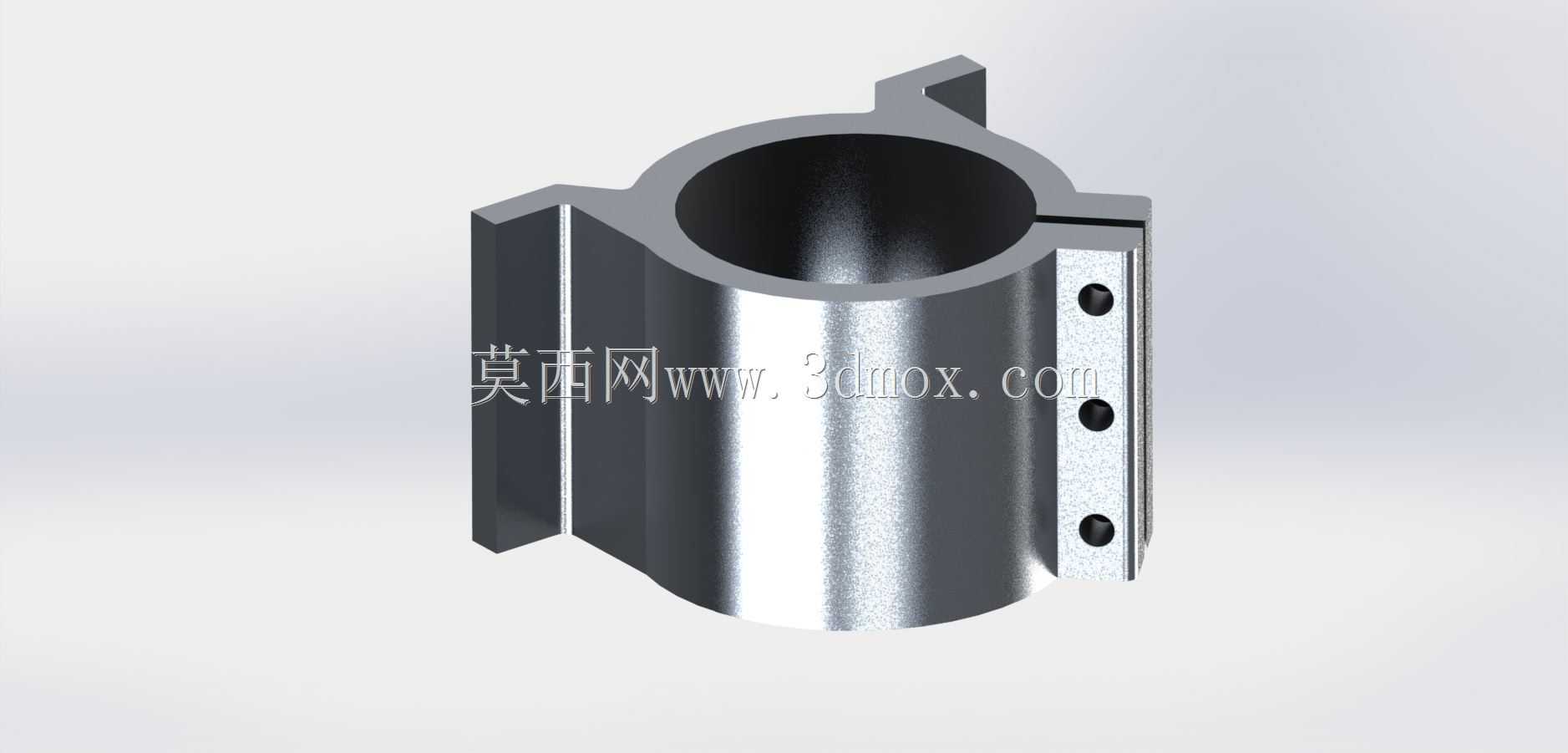

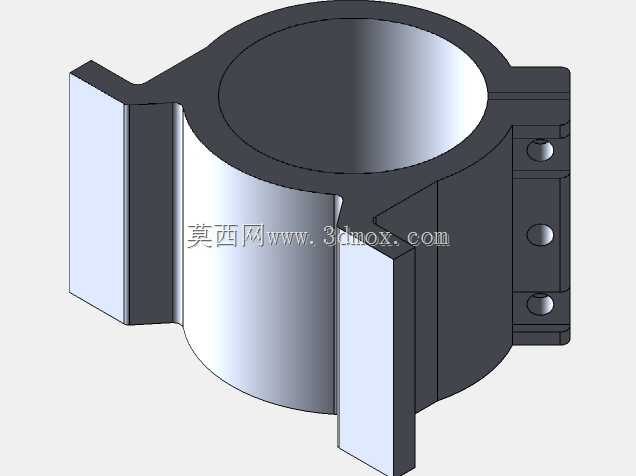

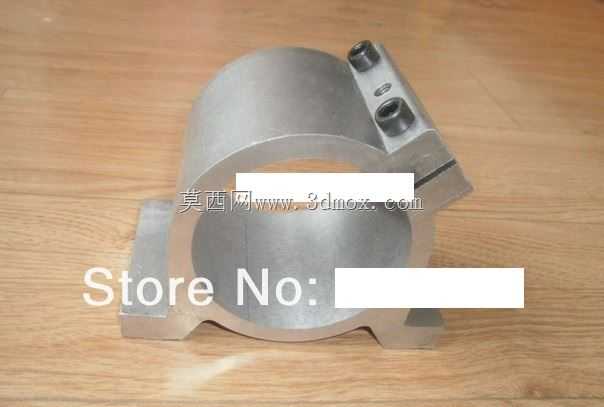

这款主轴安装支架是面向工业传动、木工加工、小型数控设备主轴固定场景开发的支撑类配件，主要承担主轴的径向定位、抱紧锁固与安装基准传递作用，常见于小型雕刻机主轴、木工排钻主轴、自动化设备动力输出轴的安装工位，用来替代传统一体式焊接支座，解决主轴安装后同轴度调整困难、后期维护拆卸不便的行业痛点。在实际设备运行过程中，支架需要承担主轴高速运转产生的径向切削反力、设备启停带来的瞬时冲击载荷，同时要保证主轴与进给方向的垂直度偏差控制在合理区间，避免长期受力不均导致的主轴轴承磨损、加工精度漂移问题。从功能特性来看，这款支架采用开口式抱紧结构设计，侧壁预留锁紧螺钉安装位，通过螺钉的预紧力让抱箍内壁均匀包覆主轴外圆，相比顶丝单点固定的结构，抱紧接触面积更大，锁紧力分布更均匀，不会在主轴表面形成压痕损伤，也能避免高速运转时主轴出现打滑、偏移的问题。支架两侧延伸出带安装孔的固定翼板，可直接通过螺栓固定在设备的安装立板或滑台台面上，安装接触面做了铣平处理，能保证安装后支架基准面与设备安装面完全贴合，减少装配应力带来的形位偏差。设计过程中，工程师优先考虑了安装适配性与结构刚性的平衡，支架内孔直径设定为80mm，刚好匹配市面上主流的80mm外径风冷、水冷主轴，抱箍开口处预留了足够的收缩余量，即便主轴外圆存在微小的尺寸公差，也能通过锁紧力调整实现完全抱紧。固定翼板上的螺钉孔按照136*80mm的孔距布局，适配多数通用小型加工设备的主轴安装位孔距标准，用户无需额外对安装台面进行打孔改造，就能直接完成替换安装。支架整体采用金属材质一体成型，抱箍壁厚经过受力仿真校核，在保证整体轻量化的前提下，足以承受常规加工场景下的切削载荷，不会因为壁厚过薄出现抱紧后支架变形、主轴夹持失圆的问题。在安装边界层面，这款支架的外轮廓尺寸经过紧凑化设计，不会占用过多设备内部安装空间，抱箍侧壁的锁紧螺钉采用横向排布，预留了足够的扳手操作空间，用户在设备上完成支架固定后，无需拆解周边其他配件就能完成主轴的锁紧、松紧调整操作，日常维护更换主轴时，只需松开侧壁锁紧螺钉就能将主轴从支架内抽出，无需整体拆卸支架，大幅降低了设备后期维护的时间成本。同时支架的结构设计充分考虑了装配公差补偿，抱箍内孔与固定翼板安装面的垂直度经过严格管控，能有效降低装配过程中人工找正的难度，即便是经验不足的装配人员，也能快速完成主轴的高精度安装，保证主轴运转时的同轴度要求，减少设备调试阶段的精度校准工作量。
