SFU1605滚珠丝杠配套螺母安装固定外壳

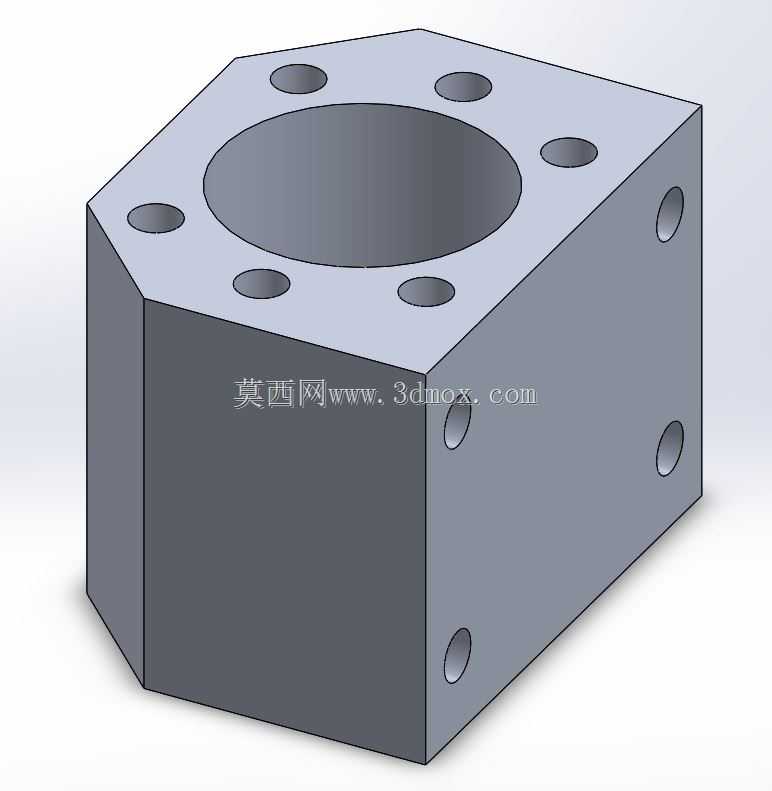

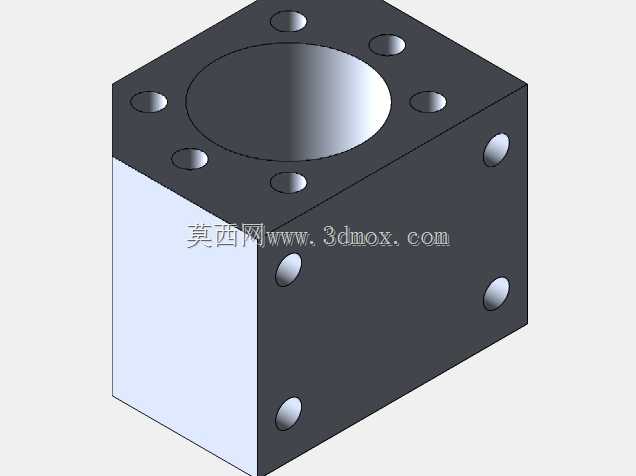

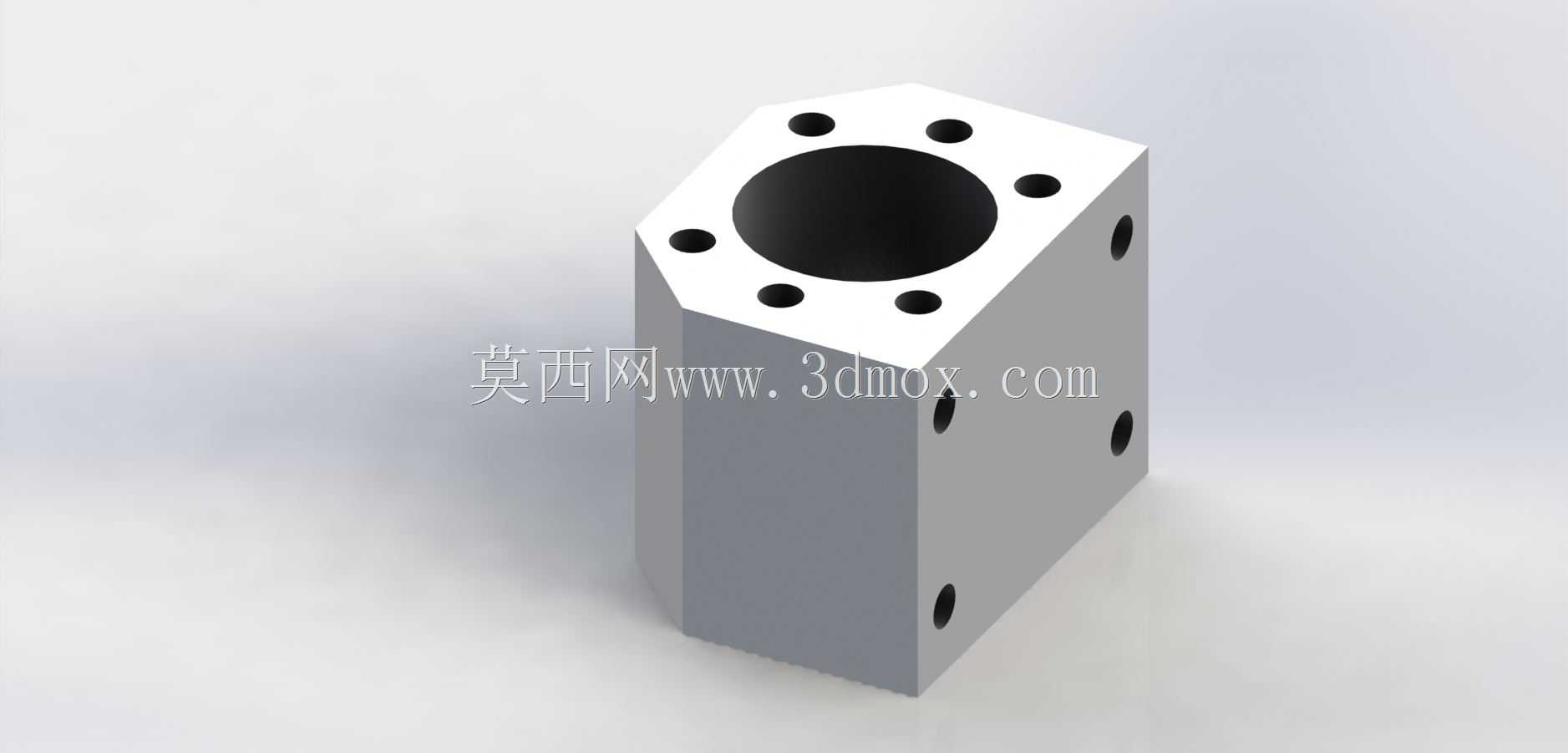

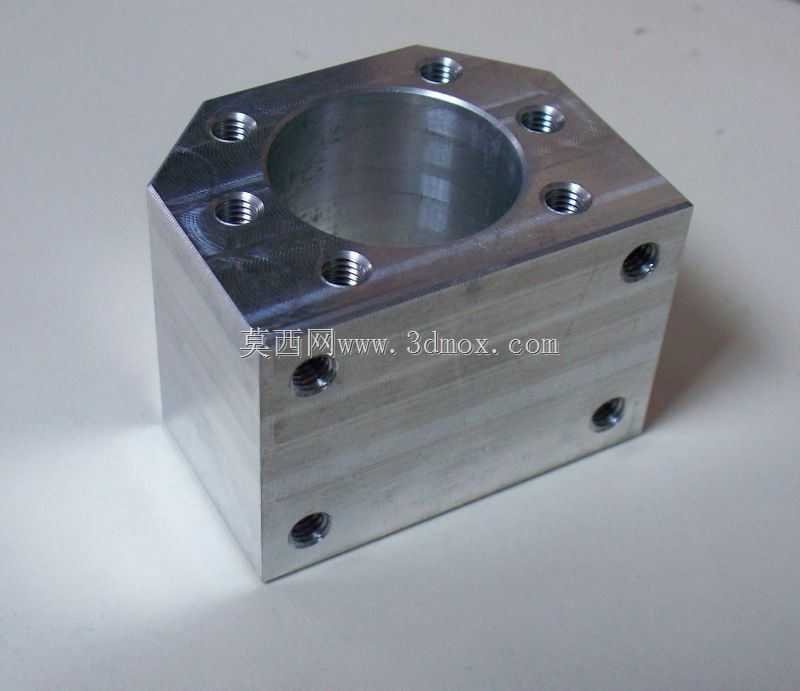

这款滚珠丝杠配套的螺母外壳，是直线传动模组中承担螺母定位、载荷承载与安装衔接功能的核心结构件，广泛应用在数控滑台、线性模组、精密检测设备、自动化点胶工位、小型雕刻机进给轴等需要精准直线传动的场景中，是将滚珠丝杠螺母的旋转运动转化为平稳直线输出的关键支撑载体。在实际设备运行过程中，滚珠丝杠的螺母自身为圆柱回转结构，无法直接与移动负载平台完成刚性连接，这款外壳就承担了衔接螺母与移动部件的作用，将丝杠转动产生的轴向推力均匀传递到负载端，同时抵消螺母回转过程中产生的径向偏载力矩，避免螺母因受力不均出现滚珠磨损、传动卡顿、精度衰减过快的问题。从功能特性来看，这款外壳采用一体化方块式结构设计，主体为规整的六面切削成型结构，上端面设置切角式法兰安装面，围绕中心螺母安装孔均匀分布六个安装固定孔，可通过内六角螺栓直接与移动负载平台完成锁固，安装后整体贴合面平整，受力分布均匀，能承受较大的轴向推拉力与侧向倾覆力矩；外壳的四个侧立面也预留了对应的安装孔位，可根据设备的安装空间灵活选择固定方向，适配不同布局的传动模组安装需求，无需额外加工转接件就能完成装配。在设计思路上，这款外壳优先考虑了安装兼容性与结构刚性，中心内孔的尺寸严格匹配SFU1605型号滚珠丝杠螺母的外径公差，装配时螺母可完全嵌入壳体内部，通过侧孔的顶丝或者端面压盖完成锁紧固定，避免螺母在壳体内出现窜动；外壳的壁厚经过受力校核，在保证整体重量轻量化的前提下，满足常规进给传动场景下的刚性需求，不会在高速往复运动中出现结构形变影响传动精度。从安装边界来看，这款外壳的整体外形为方正切块结构，上端法兰切角的设计有效压缩了安装占用的平面空间，在狭小的模组安装空间内也能完成布置，各个安装孔的孔位间距严格遵循通用线性模组的安装尺寸标准，可直接替换同规格的常规螺母座使用，安装时只需保证中心孔与丝杠的同轴度误差在允许范围内，就能保证丝杠传动的顺畅度，降低运行过程中的噪音与磨损，延长整套滚珠丝杠副的使用寿命。
