Nema23规格L型步进电机安装固定支架

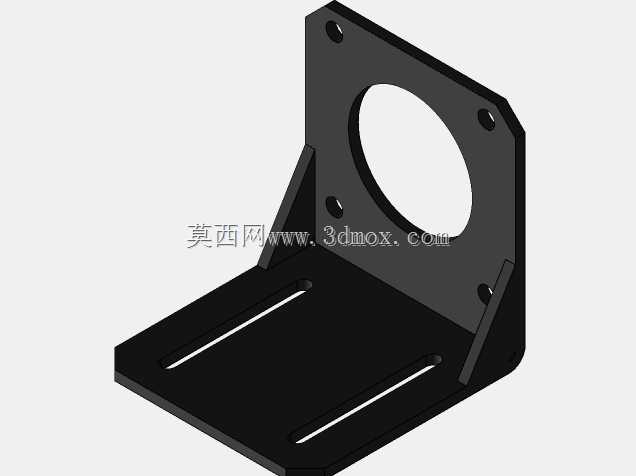

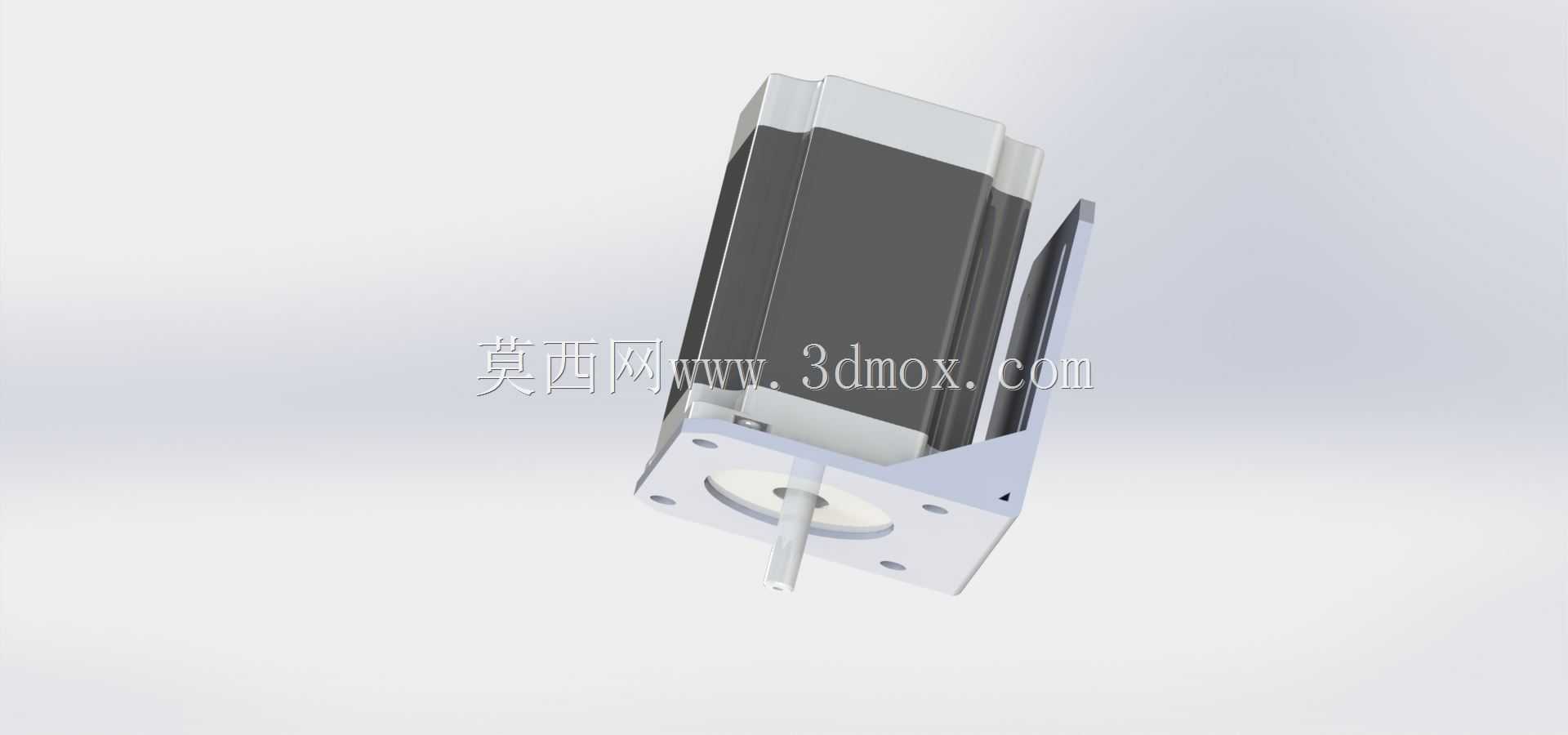

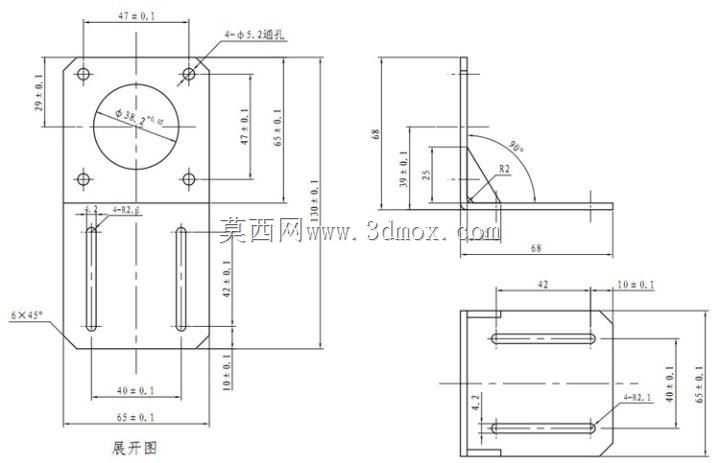

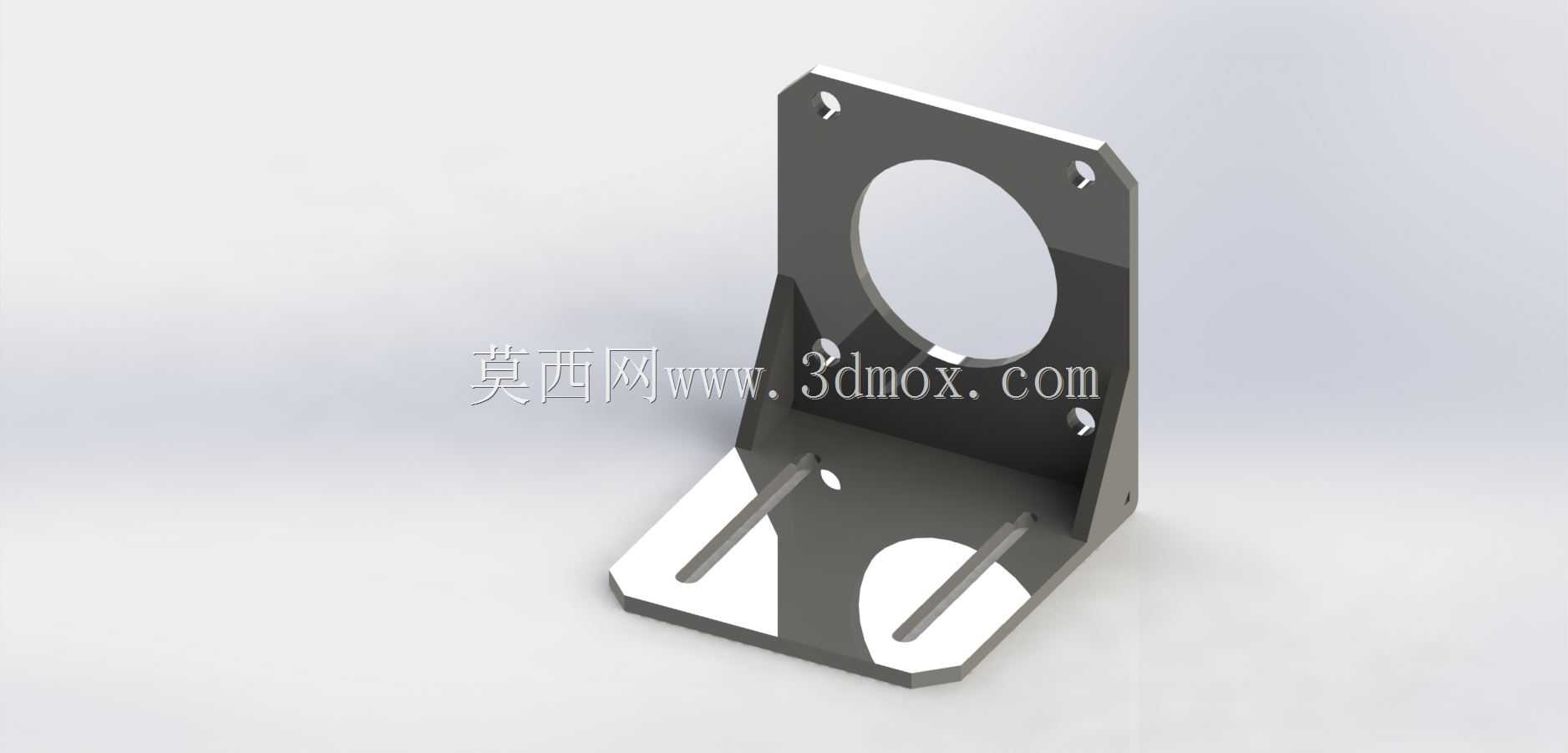

这款L型安装支架是专为Nema23规格步进电机配套设计的安装固定构件，广泛应用于数控雕刻机、3D打印设备、小型自动化输送线、桌面级机械臂、非标自动化实验台等需要侧装或垂直安装步进电机的场景，是小型运动控制设备中衔接电机与设备主体机架的核心连接部件。在实际设备运行中，该支架承担着承载电机自重、抵消电机输出轴转动带来的反扭矩、保障电机输出轴与传动部件同轴度的关键作用，能够避免电机安装松动导致的传动抖动、丢步、异响等问题，提升整套运动机构的运行稳定性。从功能特性来看，支架采用直角L型结构设计，垂直立面预留了与Nema23电机安装孔位完全匹配的四个定位安装孔，中心开设大尺寸圆形镂空，既可以为电机输出轴端的联轴器、编码器等部件留出充足的避让空间，也能有效减轻支架自身重量，降低设备整体负载；水平安装面设置了两个长条形调节腰孔，允许安装时在一定范围内调整电机的前后位置，方便用户张紧同步带、校准丝杆同轴度，降低安装调试的难度，腰孔旁的弧形缺口则可以避让电机底部的接线端子或凸起结构，避免安装时出现结构干涉。在设计思路上，这款支架充分考虑了小型自动化设备的安装空间限制，所有边角都做了切角处理，既去除了锐边避免安装时划伤操作人员，也能减少支架占用的安装空间，适配紧凑的设备内部布局；立面与水平面之间设置了三角形加强筋结构，在不额外增加过多材料厚度的前提下大幅提升支架的结构刚性，即使电机高速启停、输出较大扭矩时也不会出现支架变形、安装面偏移的问题。从安装边界来看，支架的垂直立面尺寸完全匹配Nema23电机的57mm见方安装法兰尺寸，安装孔位遵循Nema标准的孔距规范，无需额外打孔即可直接适配同规格的步进电机、伺服电机；水平安装面的腰孔间距适配市面上主流的2020、3030铝型材机架的安装槽距，可以直接通过T型螺栓固定在铝型材机架上，不需要额外加工转接板，安装时只要保证支架安装面与设备基准面贴合，依次锁紧电机固定螺丝与机架固定螺丝，再通过腰孔调整好电机位置锁紧即可，能够大幅缩短设备的组装调试周期。
