铝型材用90度直角连接角支架

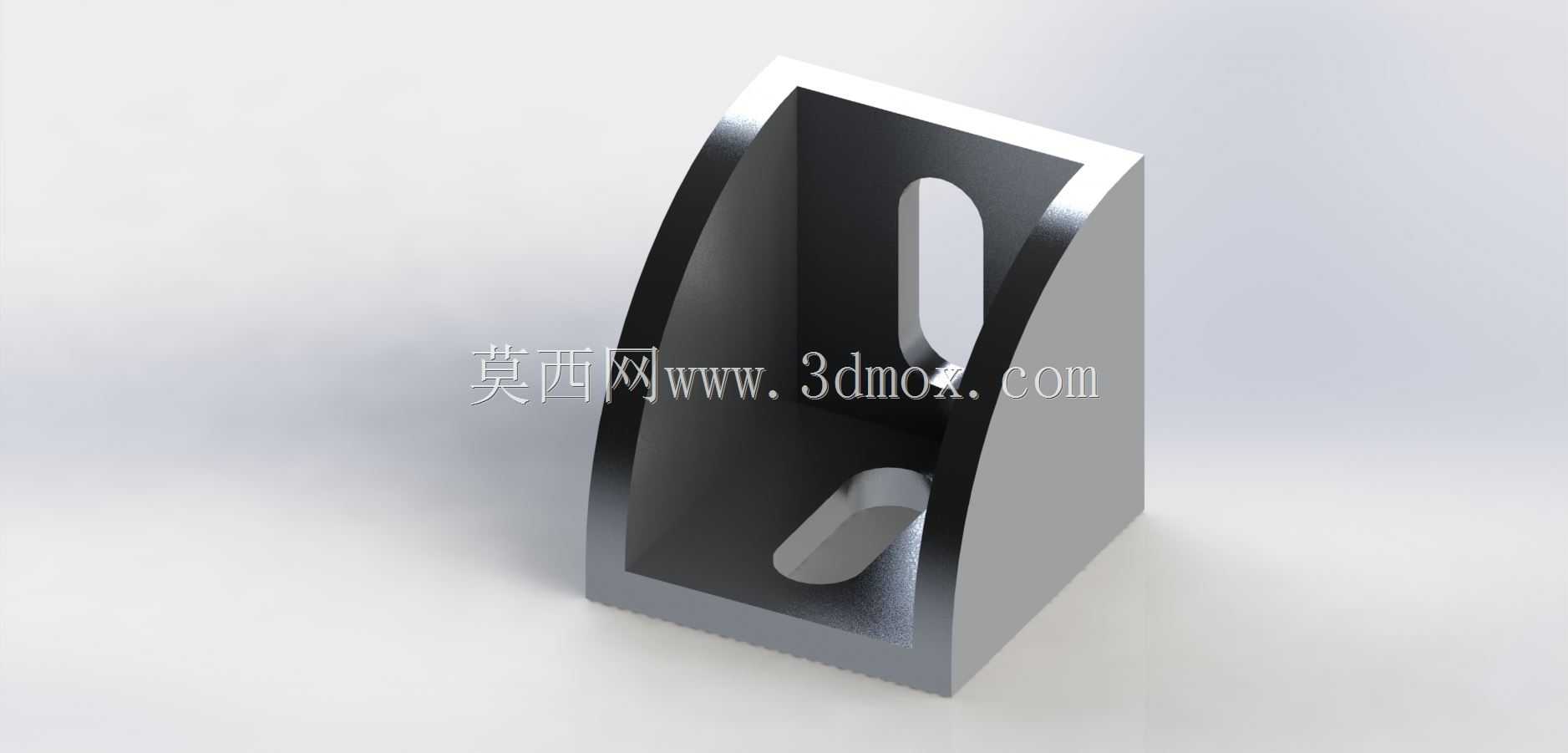

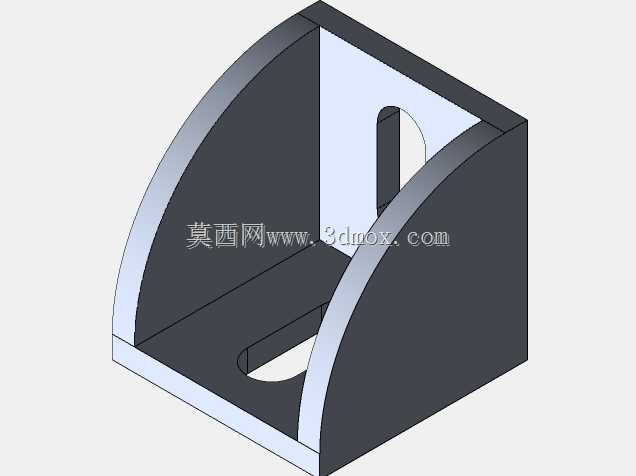

　　在工业铝型材搭建的各类设备机架、防护围栏、工作台框架、自动化设备护罩结构中，型材间的垂直连接是最常见的节点形式，这款角支架正是针对30系列铝型材的90度垂直连接场景开发的专用连接件。日常做铝型材框架设计时，很多新手会优先选择螺栓加内置角槽的连接方式，但那种连接方式在设备频繁启停、存在持续振动的工况下，连接节点容易出现松动偏移，尤其是在输送线侧边护架、小型设备的承重安装支架这类需要承受侧向载荷的位置，内置连接件的抗扭能力往往达不到长期使用的要求，这款外置式角支架就能很好弥补这个缺陷。从结构设计来看，这款角支架采用了直角L型的主体构型，两个互相垂直的安装面分别贴合两根垂直相交铝型材的卡槽侧面，安装面上预留的长圆形安装孔，

　　是特意做的间隙适配设计——现场安装时不需要把孔位和型材槽内的螺母位置完全精准对齐，允许有一定的调整余量，哪怕是型材切割长度存在微小公差、框架拼装时出现小幅错位，也能顺利完成紧固件的锁紧，不会出现孔位对不上装不上的问题。支架的直角内侧做了圆弧过渡处理，不是生硬的直角切削，这个细节是为了避免应力集中，当支架承受型材框架传递来的侧向载荷时，应力不会在直角拐角处形成集中点，能大幅提升支架的抗疲劳寿命，就算设备长期运行产生持续振动，拐角位置也不容易出现开裂变形。支架的外侧做了斜切的减重造型，没有做成实心的直角块，在保证整体结构强度足够的前提下，尽可能减少了材料用量，同时也让安装完成后的外观更简洁利落，不会在型材连接处显得过于臃肿。尺寸边界上，

　　这款角支架适配的是截面边长30mm的标准工业铝型材，两个安装面的边长刚好和型材截面尺寸匹配，安装完成后支架边缘和型材外表面齐平，不会突出型材表面影响后续的板材安装或者外围附件布置。实际使用时，只需要把支架的两个垂直面分别贴紧两根垂直相交型材的外侧槽面，把T型螺母提前卡入型材的T型槽内，再用螺栓穿过支架上的安装孔和螺母锁紧，就能完成两根型材的垂直固定，不需要在型材上做额外的钻孔、铣削加工，完全依靠型材本身的标准槽道完成安装，不管是前期框架组装还是后期的结构调整、拆卸改造都非常方便。针对有外观要求的设备场景，这款角支架还可以搭配同规格的塑料端盖使用，安装完成后把塑料盖扣在支架的外露端面上，就能遮挡住螺栓头和支架的金属断面，

　　让整个框架的外观更整洁统一，不会露出金属加工的毛刺和紧固件的突兀感，在民用设备、展示类框架、实验室工作台这类对外观整洁度有要求的场景下非常适用。从受力特性来说，这款外置角支架的连接强度比内置角件更高，因为它的力臂更长，能承受更大的垂直方向弯矩，在需要挂载小型传感器、走线槽、小型气动元件的型材立柱上，用这款角支架做横撑的连接，就算横撑上有一定的挂载重量，也不会出现横撑下垂、节点松动的问题。做结构设计选型时要注意，这款支架是专门适配30系列铝型材的，不能用在20系列或者40系列的型材上，否则会出现安装面不贴合、孔位错位的问题；如果是用于有较强腐蚀的工况，还可以选择做了表面阳极氧化处理的版本，提升支架的抗腐蚀能力，延长在潮湿或者有弱腐蚀环境下的使用寿命。在实际的项目应用里，这类角支架除了用于铝型材框架的直角连接，还可以用来做型材框架和地面脚杯的连接加强、型材和门板合页的安装固定、型材上安装板的直角支撑，只要是涉及30系列铝型材的90度垂直固定场景，这款支架都能提供可靠的连接强度，同时兼顾安装效率和外观整洁度，是铝型材结构设计里非常实用的一类连接配件。
