Nema23规格步进电机方形金属安装支座

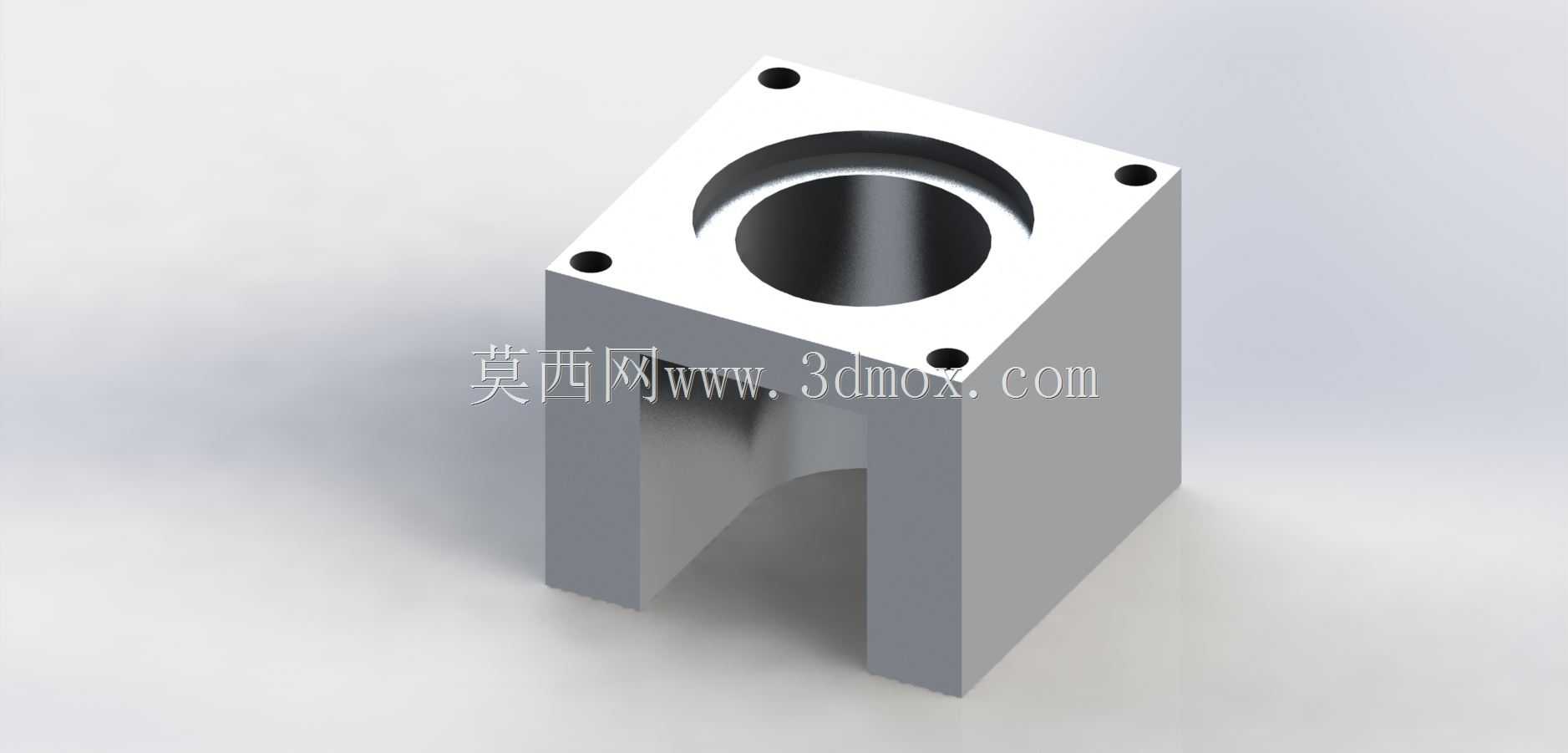

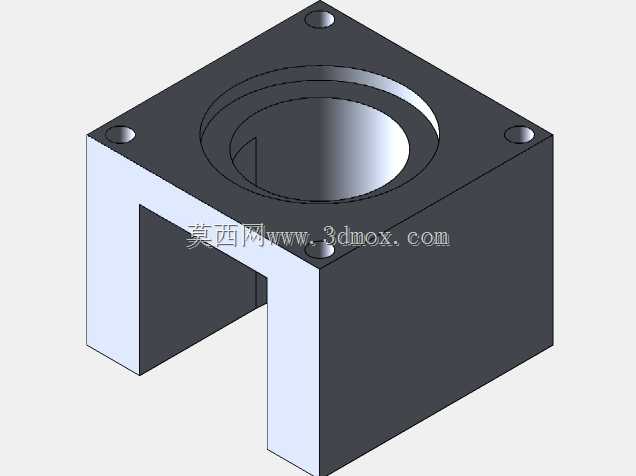

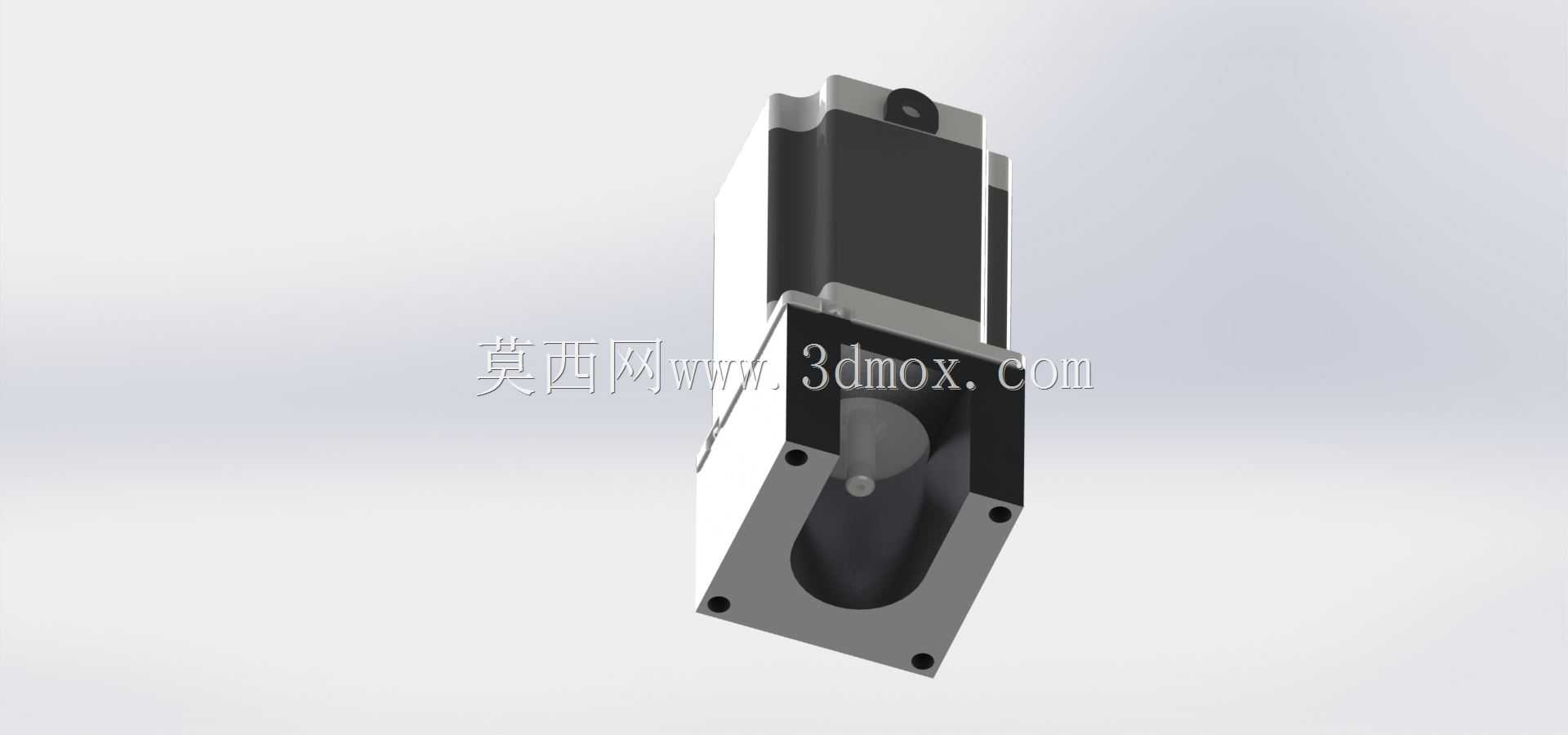

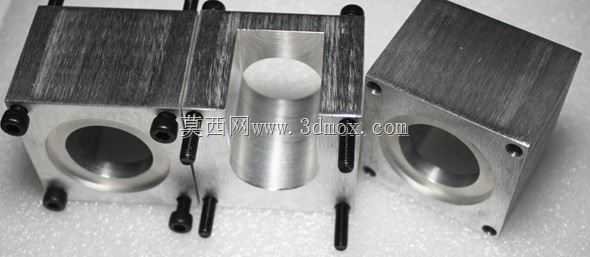

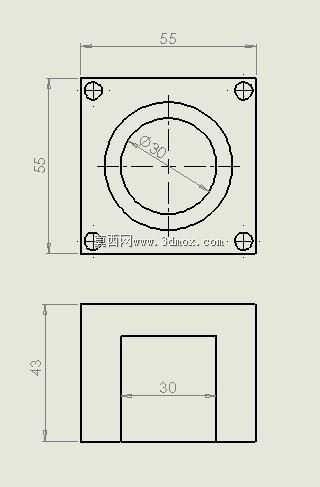

这款安装支座是专门适配Nema23规格步进电机的配套固定构件，在非标自动化设备、小型数控雕刻机、3D打印运动模组、桌面级机械手传动单元中有着极为广泛的应用，是运动轴系搭建过程中承担电机定位、载荷传递的核心连接部件。在实际设备运行场景中，步进电机作为动力输出端如果直接悬空固定，长时间往复启停产生的振动会导致电机输出轴与传动丝杠、同步带轮的同轴度出现偏移，轻则引发传动卡顿、定位精度下降，重则会造成电机轴弯折、传动部件磨损报废，而这款安装支座的核心作用就是为电机提供刚性足够的安装基准，将电机本体牢牢锁定在设备型材框架或安装板面上，从根源上规避振动带来的精度损耗问题。从功能特性来看，支座整体采用方块式一体成型结构，顶部方形法兰面预留四个对应Nema23标准安装孔位的沉头孔，安装时螺丝可完全沉入孔内不会突出法兰平面，保证电机安装面与支座顶面完全贴合无间隙；中心位置的大尺寸通孔完全匹配Nema23电机的前端轴伸直径，既可以让电机输出轴无阻碍穿过支座连接后端传动部件，也能容纳电机前端的定位凸台，实现安装时的快速对位，无需反复调整同轴度。支座下部采用对称开槽的U型支撑结构，这种设计一方面可以在保证整体结构刚性的前提下减少不必要的材料冗余，降低支座自身重量，另一方面开槽区域预留了充足的操作空间，方便操作人员在安装完成后调整同步带张紧度、紧固轴端顶丝，或是后期维护时拆卸联轴器，不会因为支座结构遮挡导致操作空间不足。从设计思路层面，这款支座完全遵循Nema23电机的通用安装规范进行参数匹配，法兰面的孔距、中心孔直径、安装孔深度都严格对应标准电机的安装尺寸，不需要用户二次打孔修配即可直接完成装配；整体结构没有多余的异形曲面，无论是采用金属铣削加工还是开模压铸都能实现低成本批量生产，同时方块式的外形可以直接和工业铝型材的槽位进行适配，不需要额外设计转接板就可以固定在型材搭建的设备框架上，大幅降低整机的装配复杂度。在安装边界方面，这款支座的方形法兰边长、整体支撑高度都适配常规Nema23电机的安装空间要求，安装时只需要在设备安装板面上预留对应四个安装孔的位置，保证支座底部支撑面的平面度公差在合理范围内，即可实现电机的高精度固定；支座的侧壁厚度经过力学校核，完全可以承受Nema23电机高速启停时产生的扭转力矩，即使在电机满负载运行的工况下也不会出现支座变形、固定点位松动的问题，能够长期维持传动系统的同轴度稳定性，为设备的长期高精度运行提供可靠的结构支撑。
