铝型材配套20规格直角连接角托架

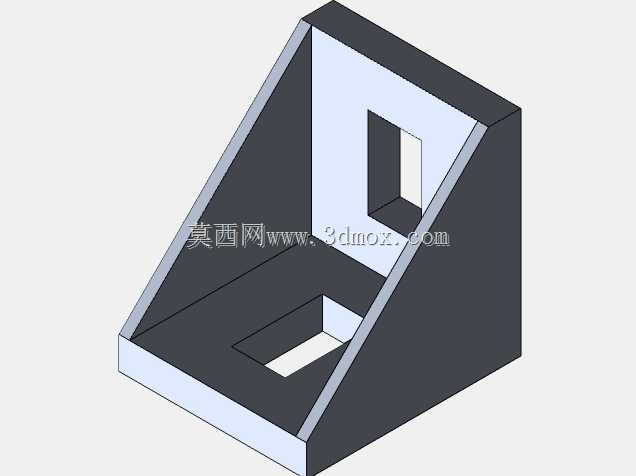

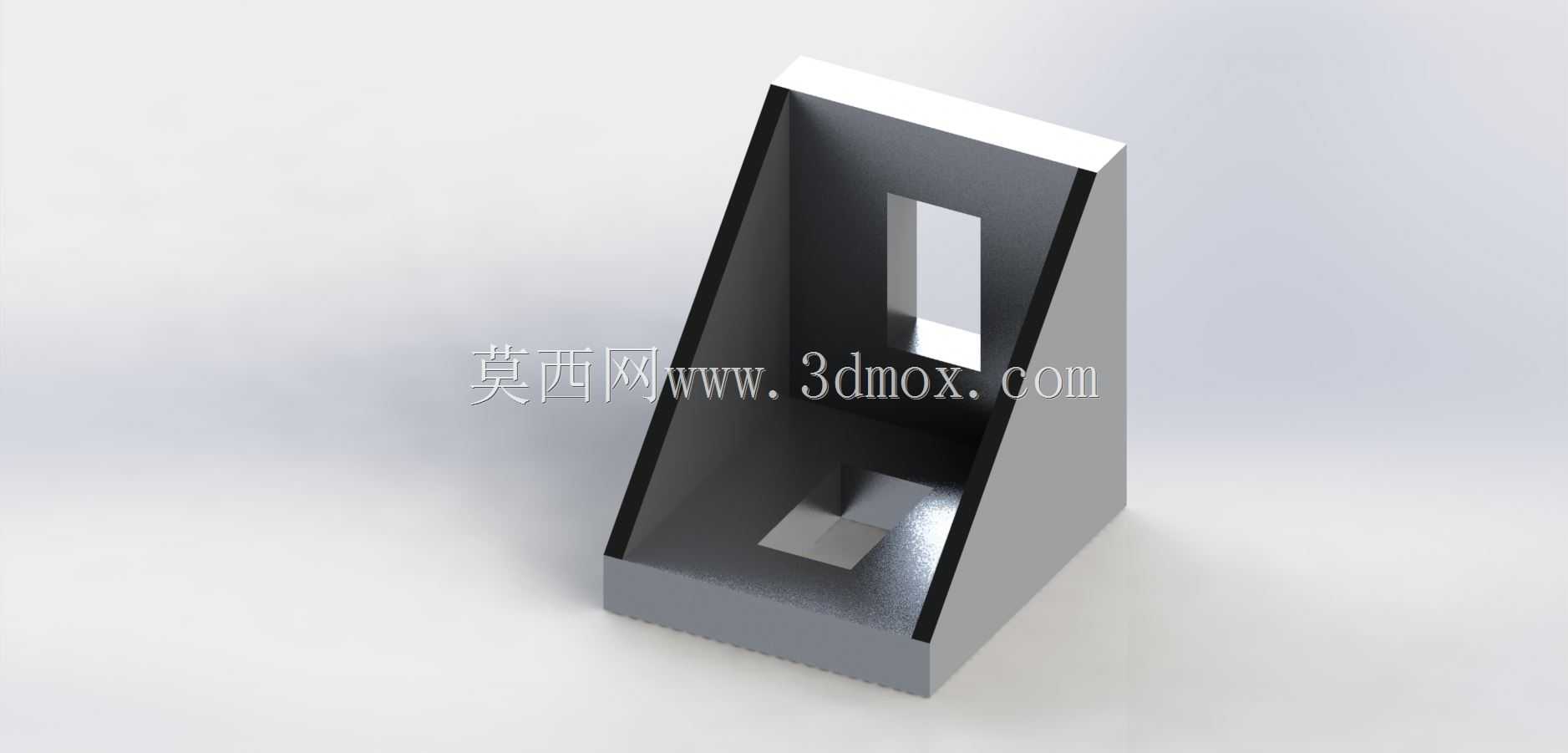

这款角托架是工业铝型材框架搭建场景中专用的直角连接构件，主要面向20系列工业铝型材的90度垂直拼接需求设计，在自动化设备机架、生产线防护围栏、小型设备工作台、物料周转架、实验室测试台架等铝型材组装结构中承担核心的连接加固作用。在实际工业装配场景里，铝型材框架的直角拼接位置如果仅依靠型材端面顶靠配合螺栓锁紧，长期受设备振动、物料荷载、外力碰撞影响时，很容易出现拼接缝隙变大、框架垂直度偏移、连接位松动变形的问题，这款角托架正是为解决这类连接痛点设计，通过在型材拼接的内角位置形成三角支撑结构，大幅提升直角连接位的结构强度与抗形变能力。从功能特性来看，这款角托架采用一体化的直角三角支撑结构，两个互相垂直的安装面可以分别贴合两根垂直拼接铝型材的内侧卡槽面，安装时无需对铝型材做额外的打孔、铣削加工，只需配套对应规格的T型螺栓与法兰螺母，就能快速完成锁紧固定，相比传统的外置角件连接方式，内置式的安装结构不会在框架外侧突出多余结构，配合配套的塑料端盖可以完全遮盖连接位的安装痕迹，让组装完成的铝型材框架外观更加整洁统一，同时内置的支撑结构可以将直角位置承受的竖向荷载、横向冲击力均匀分散到两根相连的铝型材上，避免应力集中在型材的连接端面，有效提升整体框架的承重能力与抗扭性能。在设计思路上，这款角托架充分适配20系列工业铝型材的截面尺寸与槽道规格，两个垂直安装面的宽度、安装孔位的间距都严格匹配20型材的槽位中心距，确保安装时可以直接卡入型材槽道完成定位，不需要反复调整安装位置；托架的斜向支撑面采用等厚加强结构，在保证足够支撑强度的前提下，尽可能缩减构件本身的体积，避免占用铝型材框架的内部安装空间，中间开设的减重方孔在不影响结构刚性的前提下，既减少了材料消耗降低构件自重，也方便安装时调整螺栓位置、穿引设备内部的线缆与气路管线。从安装边界来看，这款角托架适配的铝型材截面边长为20mm，安装完成后托架完全处于铝型材框架的内角空间内，不会超出铝型材的外轮廓尺寸，不会对框架外侧的门板安装、护板固定、外设挂载造成干涉，两个安装面的贴合平面做了平整度处理，安装后可以与铝型材表面完全贴合，不会出现安装间隙导致的框架拼接错位问题，不管是小型桌面级设备的铝型材底座，还是大型生产线的防护栏架直角位，都可以使用这款角托架完成可靠的直角连接加固。
