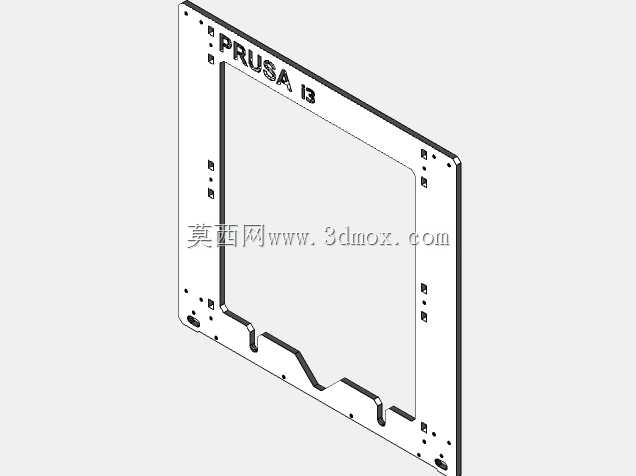

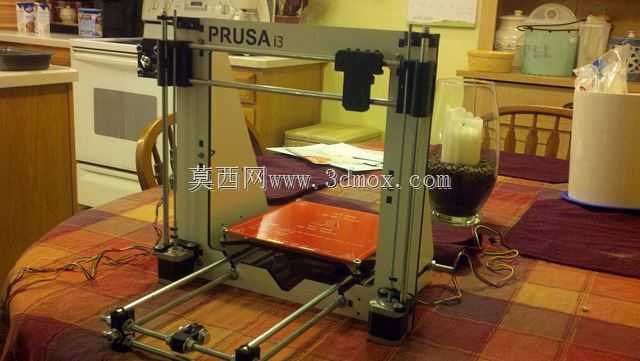

PrusaI3型6mm胶合板3D打印机框架结构

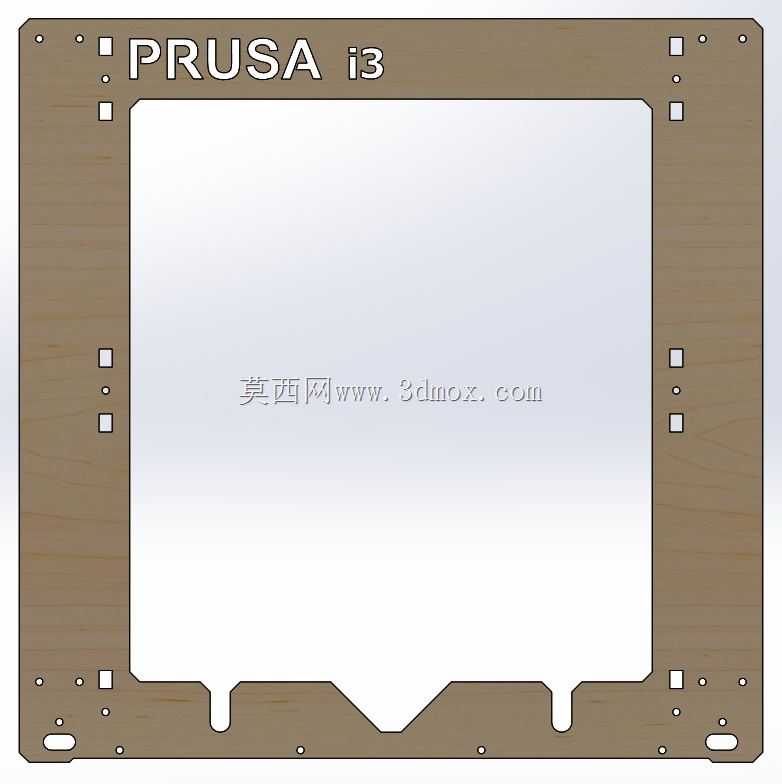

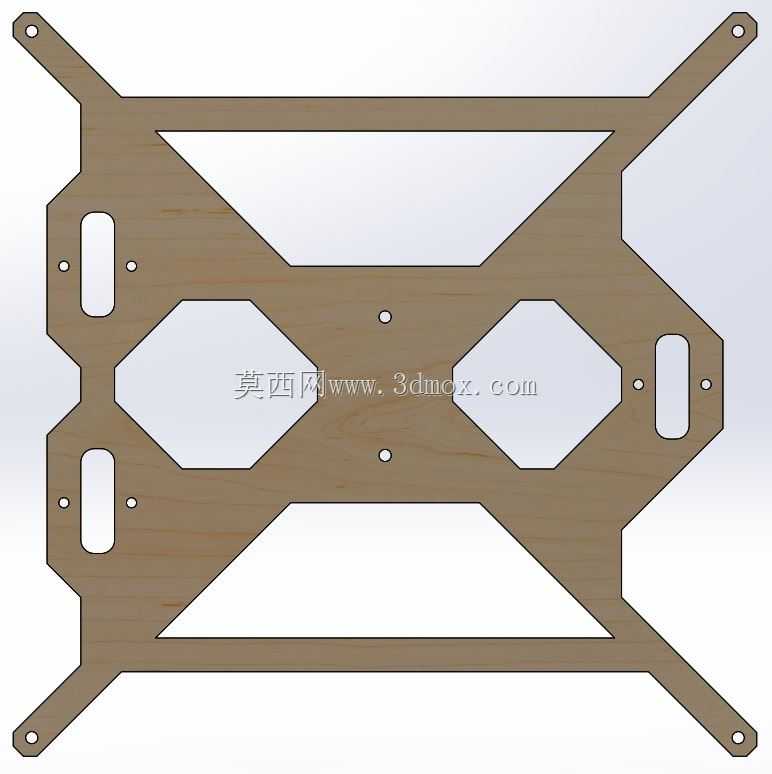

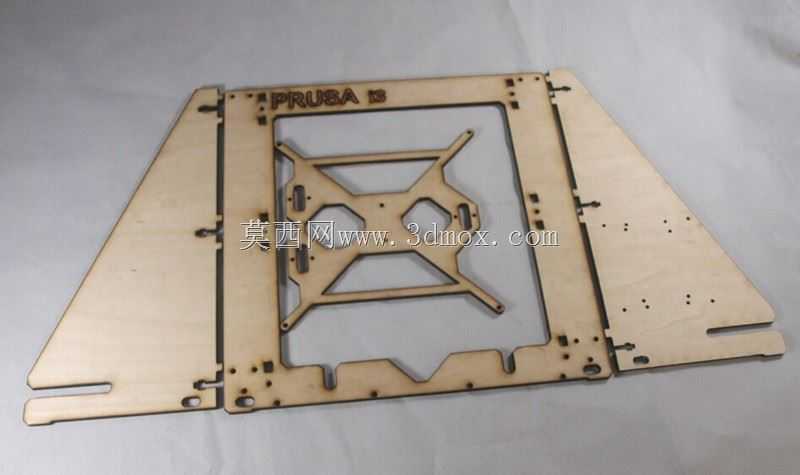

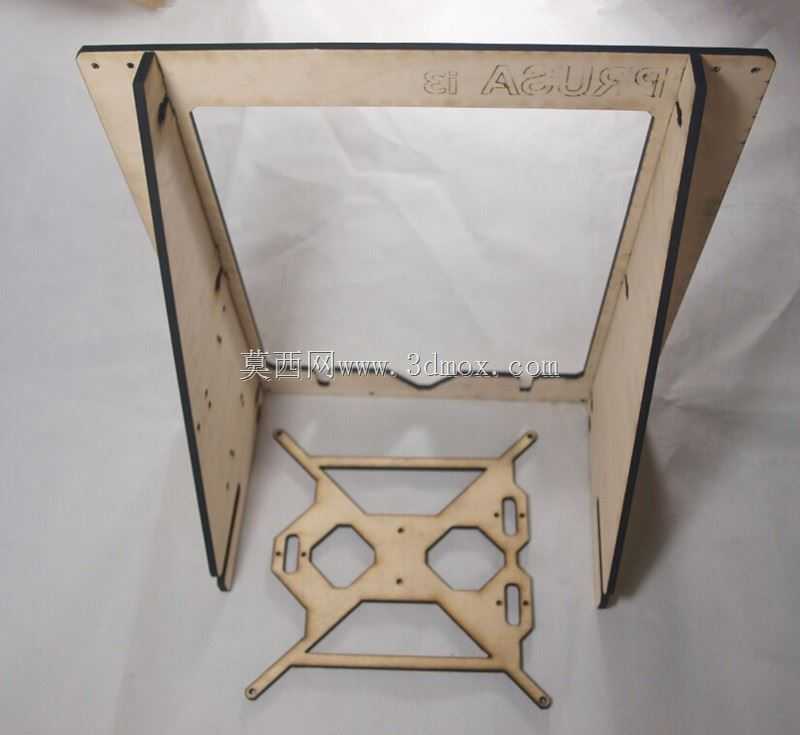

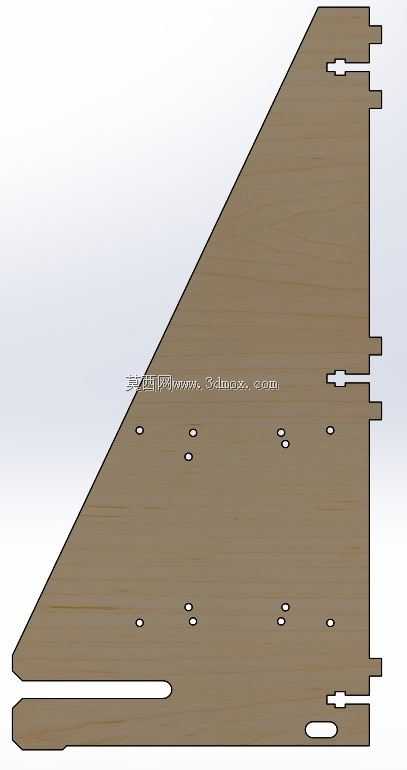

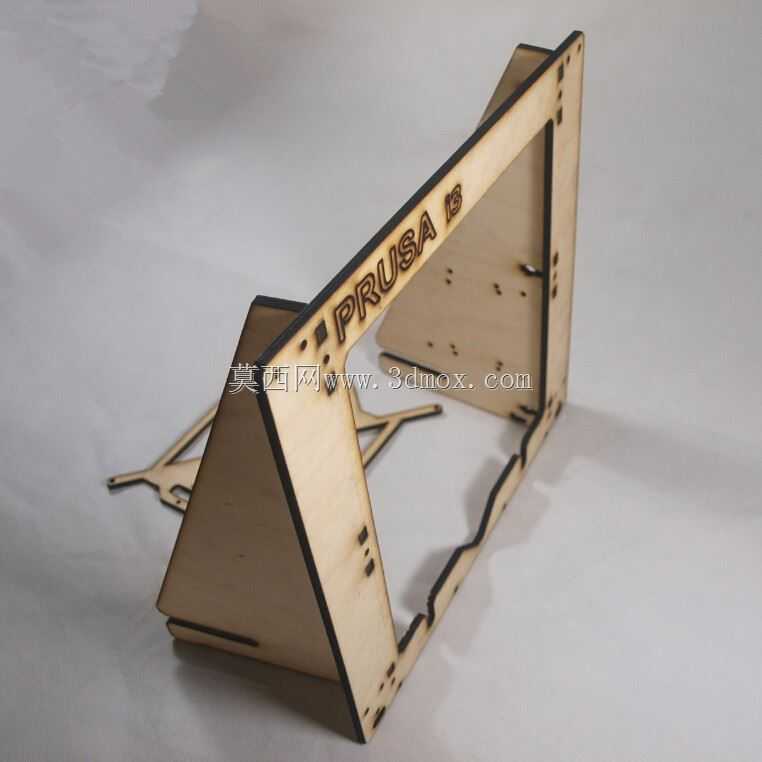

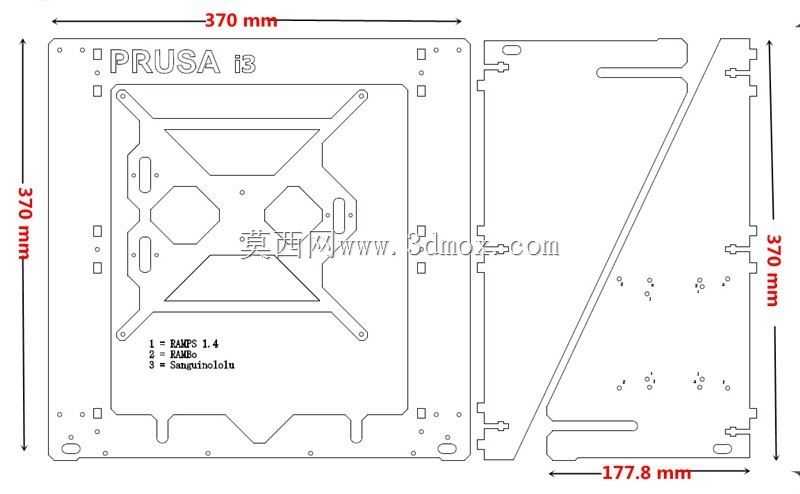

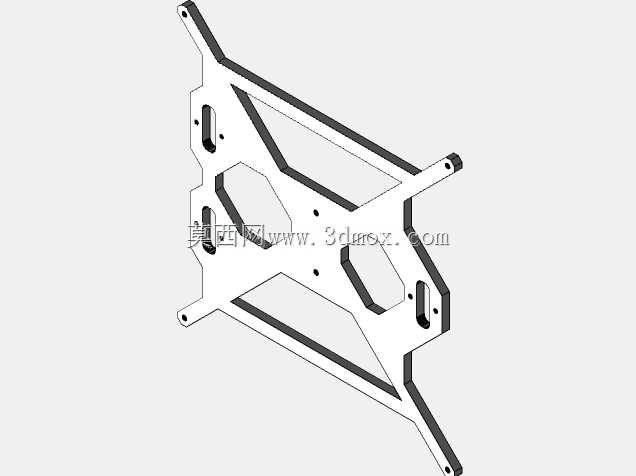

这款框架结构主要面向桌面级FDM 3D打印机的DIY组装场景，是Reprap Mendel Prusa I3机型的核心承载基体，适配6mm厚度的胶合板激光切割加工工艺，能够为个人创客、小型工坊搭建低成本桌面3D打印设备提供可靠的结构支撑。作为3D打印机的主体承载部件，该框架承担着固定X轴运动导轨、Y轴打印平台、Z轴升降机构以及挤出机组件的核心作用，所有运动部件的安装基准都依托框架的加工精度来保证，直接决定了整机运行时的稳定性与打印成品的成型精度。在功能特性设计上，框架额外增设了两个三角形角撑结构，通过角撑与主框架的嵌合式拼接，能够有效抵消设备长时间运行产生的振动形变，避免主框架受Z轴丝杆往复作用力、打印平台移动惯性影响出现弯曲变形，大幅提升整机结构的抗扭刚度与长期使用的结构稳定性，减少因框架形变导致的打印层纹偏移、平台调平失效等常见问题。设计思路上充分考虑了激光切割加工的工艺特性，所有拼接位置均采用卡槽嵌合的无紧固件辅助定位结构，加工时仅需按照图纸路径完成板材切割，无需额外定制复杂连接配件即可完成主体拼接，大幅降低DIY用户的组装门槛与加工成本；同时针对市面同类框架常见的安装孔位偏差问题，对主框架底部的丝杆安装孔位做了位置优化，将孔位向框架内侧偏移适配距离，解决了外购成品框架孔位错位导致的丝杆安装卡顿、Z轴运行不畅的痛点，保证丝杆升降运动的同轴度与顺畅度。在安装边界与尺寸适配方面，该框架严格适配6mm厚度的胶合板板材加工，所有卡槽宽度均与板材厚度匹配，无需二次打磨修配即可完成拼接；框架的整体安装孔位完全匹配标准Prusa I3机型的运动组件安装尺寸，可直接适配市面常规规格的光轴导轨、步进电机、打印热床等通用配件，用户无需对配件做二次改装即可完成整机组装；框架的三角形立式支撑结构在保证结构强度的同时，尽可能压缩了设备的后部占用空间，能够适配桌面狭小空间的摆放需求，不会出现后部支撑过度外伸占用桌面面积的问题，非常适合个人桌面工作室、创客教学场景下的3D打印机搭建使用，兼顾了加工便捷性、结构稳定性与组装易用性的多重需求。
