Turnigy2632外转子无刷直流电机三维建模

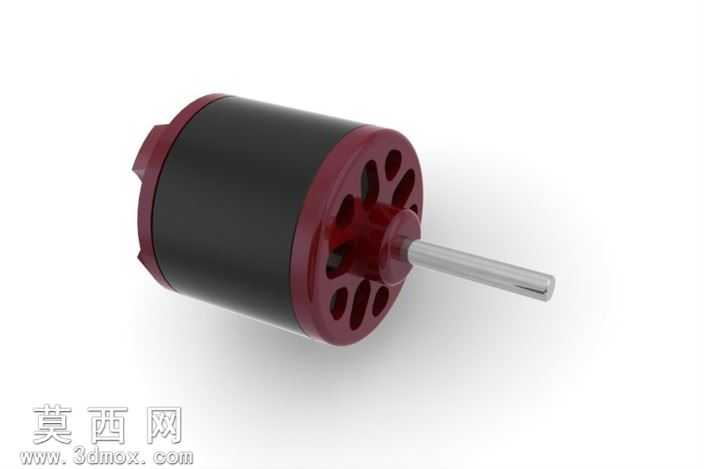

本作品为Turnigy2632外转子无刷直流电机的三维参数化建模成果，建模过程以实物测绘尺寸为基准，严格遵循航模无刷电机的实际结构比例完成全零件还原。建模阶段首先梳理电机的核心组成逻辑，将整体拆分为外转子壳体、定子铁芯、输出轴、端盖、绕组槽位五大核心模块，针对外转子壳的散热镂空结构，采用草图阵列配合切除拉伸的方式完成八处扇形散热孔的均匀排布，保证孔位的同轴度与角度公差完全匹配实物设计，避免出现结构干涉问题。输出轴部分采用阶梯轴建模思路，精准还原轴身的扁位定位结构，该结构用于匹配航模螺旋桨的安装定位，建模时严格控制扁位的铣削深度与轴向长度，确保装配时可与桨夹完全贴合无松动间隙。定子部分还原了铁芯的叠片式结构特征，通过环形阵列的方式完成12个定子齿槽的建模，槽位边缘做了对应实物的圆角过渡处理，还原真实铁芯的冲压工艺特征，同时预留出绕组排布的对应空间，还原电机内部的电磁结构布局。材质渲染阶段针对不同零件匹配对应物理材质，外转子壳体赋予酒红色哑光烤漆材质，调整材质的粗糙度参数还原塑壳的半哑光质感，避免出现过度反光的失真效果；电机中段的定子包裹部分赋予黑色磨砂工程塑料材质，添加细微的颗粒质感还原尼龙材质的表面特征；输出轴赋予抛光不锈钢材质，调整金属反射参数模拟轴身的机加工金属光泽，同时在轴的扁位位置添加细微的铣削纹理，还原机加工的表面痕迹。装配阶段严格按照实际电机的装配顺序完成配合约束，输出轴与转子壳体采用同轴心配合加端面贴合约束，定子与端盖采用过盈配合的约束逻辑，所有转动部件预留合理的装配间隙，完全还原真实电机的装配关系。整体建模过程兼顾结构准确性与渲染真实感，既可以用于航模动力系统的装配模拟，也可作为航模整机设计的动力部件调用，模型的所有特征均为可编辑参数，可根据同系列不同KV值的电机尺寸快速调整参数完成衍生设计，适配不同航模产品的动力选型需求。
