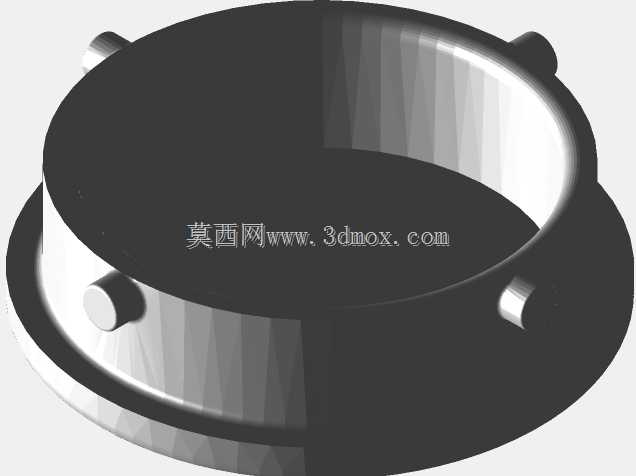

小型电子设备扭锁式圆柱外壳结构

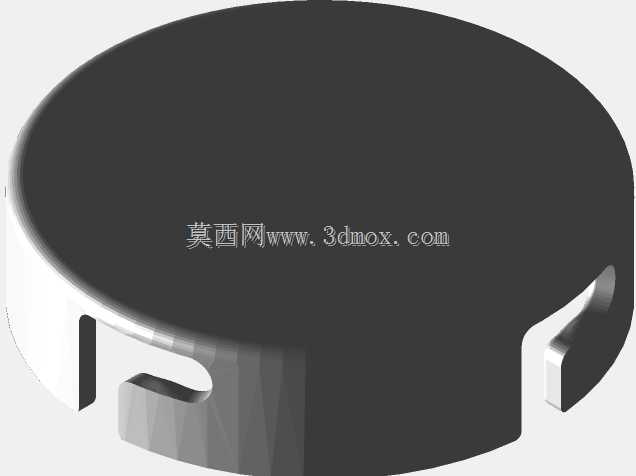

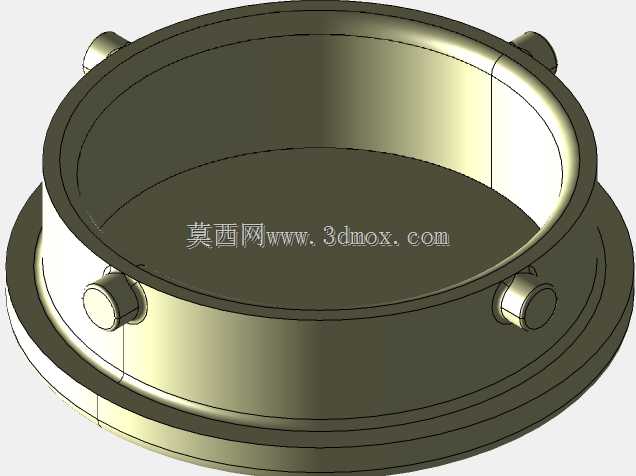

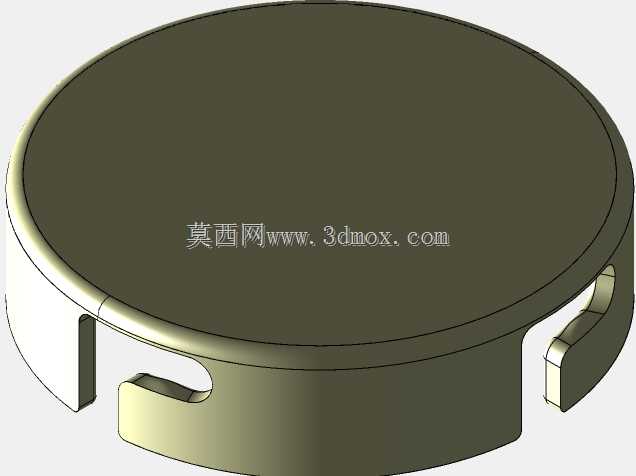

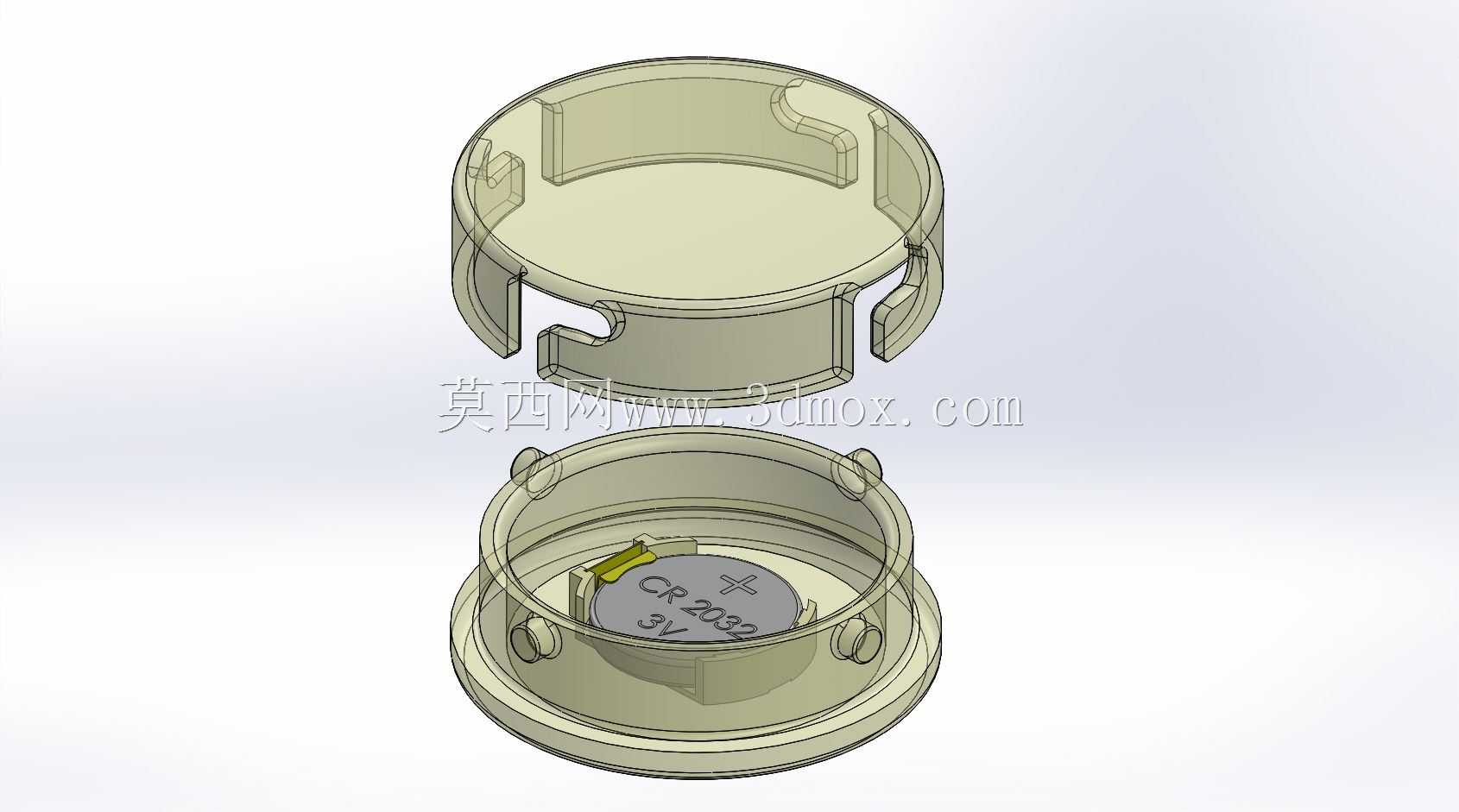

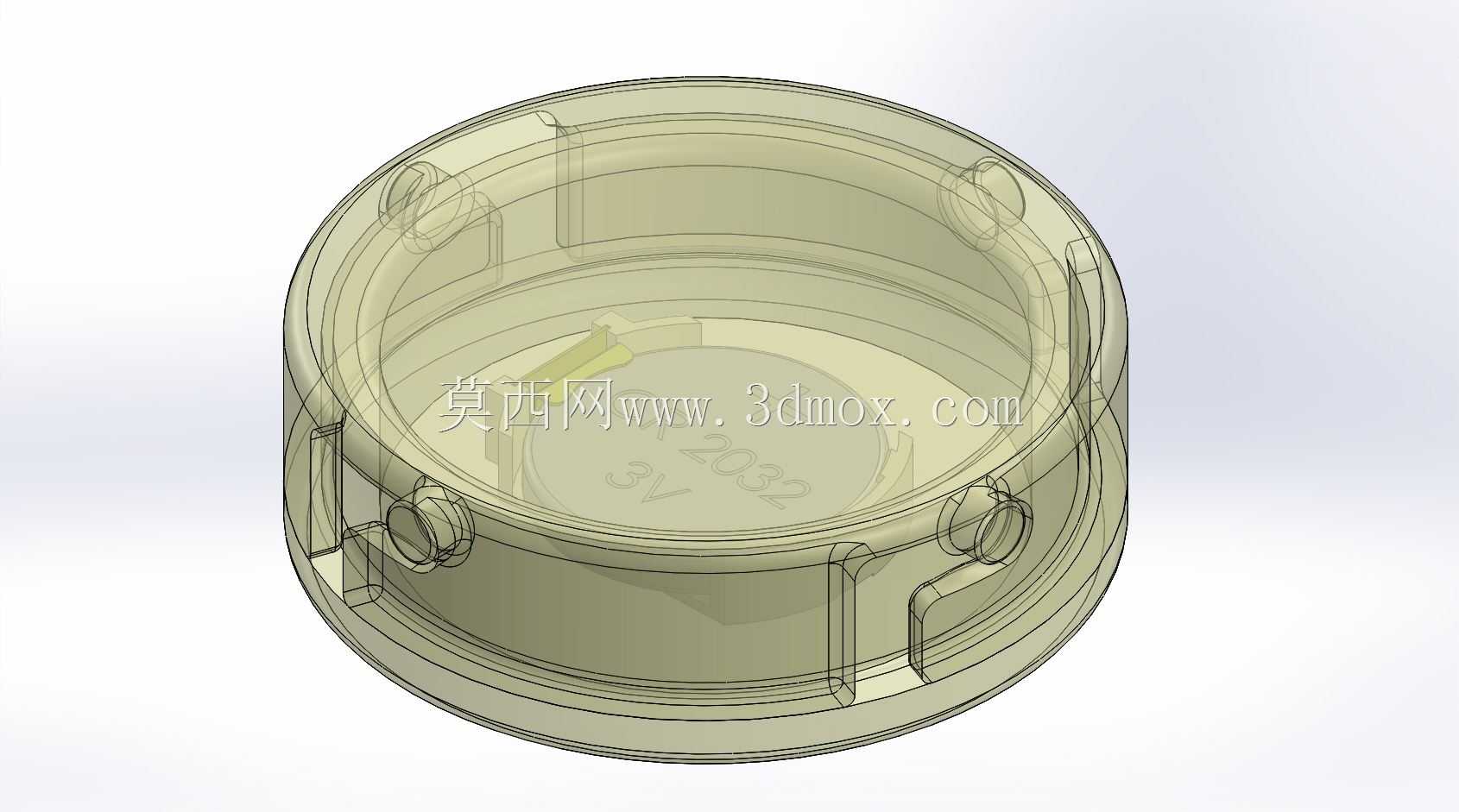

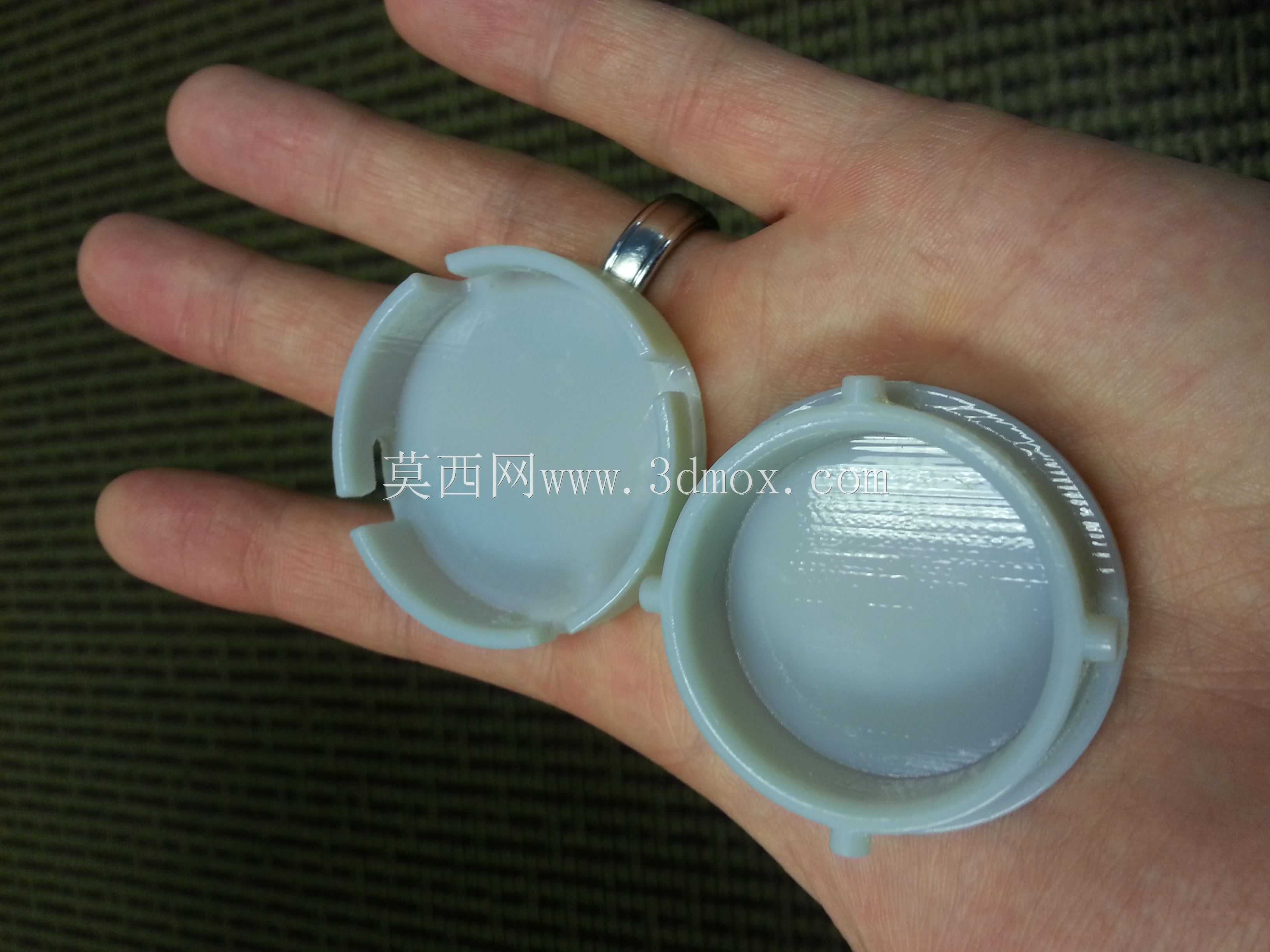

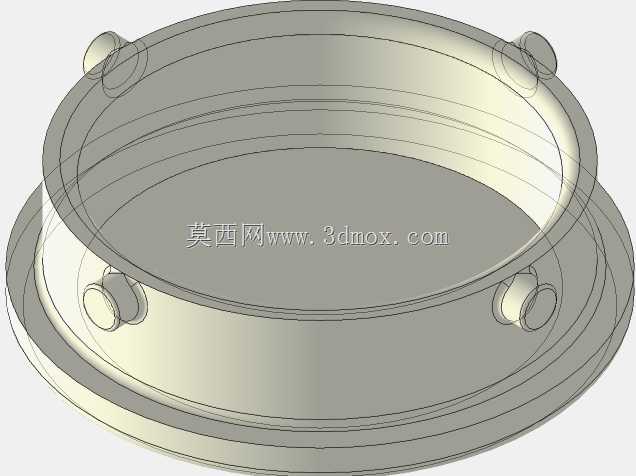

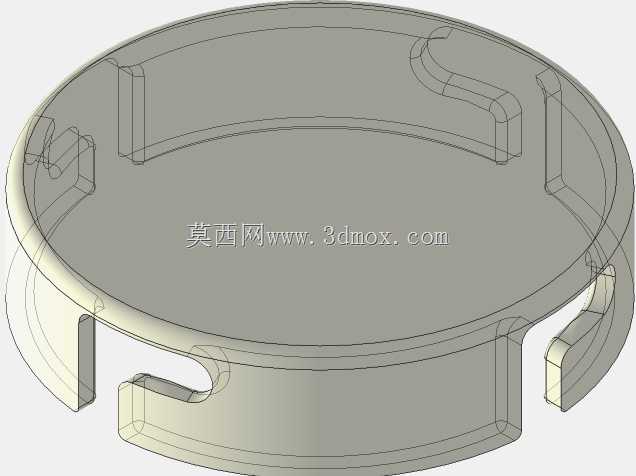

这款扭锁圆柱形外壳主要面向小型便携电子类产品的结构封装需求，常见应用场景包括小型蓝牙信标、低功耗传感节点、微型定位终端、纽扣电池供电的随身检测设备等，这类产品普遍需要兼顾结构紧凑、装配便捷、开合维护简单、壳体扣合可靠的使用需求，无需额外螺丝紧固件即可完成上下壳体的锁合固定，能够有效降低产品装配工序的复杂度，提升量产组装的作业效率。从实际用途来看，该外壳承担内部电子元器件、纽扣供电电池的防护与定位作用，能够隔绝日常使用场景下的灰尘侵入、轻微泼溅影响，同时避免内部元器件受外力磕碰出现移位、引脚脱焊等问题，适配内置CR2032规格纽扣电池的小型低功耗电子方案，电池仓的限位结构能够精准固定电池位置，保证电池正负极与内部弹片接触稳定，避免设备受振动、跌落影响出现供电中断的问题。在功能特性设计上，上下壳体采用扭锁式扣合结构，上壳边缘设置多组带导向斜面的卡扣凸台，下壳对应位置开设匹配的L型锁合槽位，装配时仅需将上下壳对位放置后旋转一定角度，即可让卡扣滑入锁合槽的限位段完成锁紧，无需借助额外工具即可实现壳体的开合，既能够满足日常使用中更换电池的操作需求，又能保证日常携带、使用过程中壳体不会意外松脱。壳体侧壁设置的多组内凹卡位结构，可用于固定内部的PCB电路板，无需额外设计螺丝柱即可完成电路板的限位，进一步压缩壳体内部的空间占用，让整体结构更加紧凑。从设计思路来看，整体采用等壁厚的圆柱造型，最大化利用内部空间的同时，圆柱外形没有尖锐棱角，更适合随身佩戴、放置的小型设备使用，壳体采用半透明可视化的结构设计，可直观观察内部电池安装状态、元器件布局，在产品调试阶段能够快速排查装配问题，也可根据实际产品需求更换不同透明度、颜色的壳体材质。外形尺寸上整体为规整圆柱结构，安装边界无外凸的尖锐结构，可直接嵌入对应尺寸的圆柱形安装位，也可搭配外置挂扣、背胶等配件实现不同场景的固定安装，壳体边缘做了圆角过渡处理，避免装配、使用过程中划伤操作人员或用户，锁合结构的卡扣做了加厚处理，保证多次开合扭锁后不会出现卡扣断裂、磨损松旷的问题，具备足够的结构耐用性。
