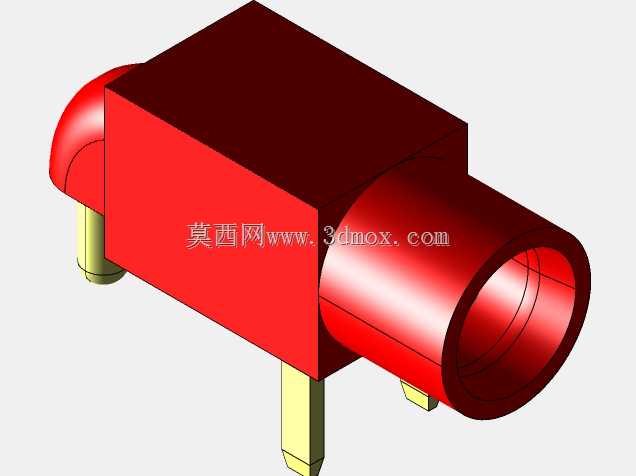

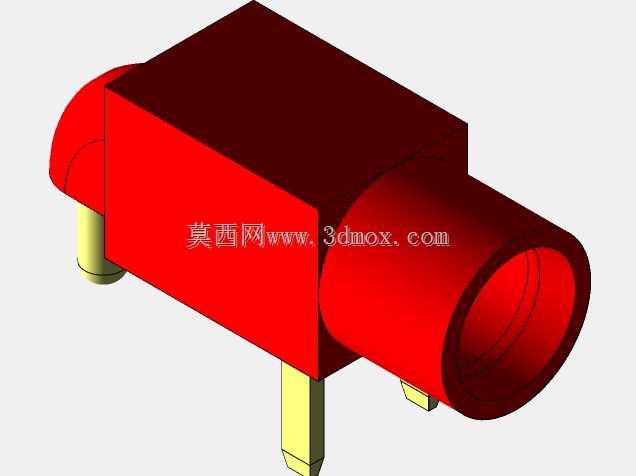

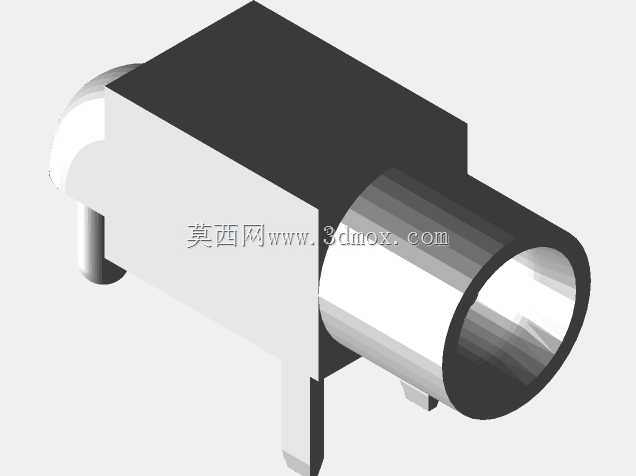

直角1.5mm规格EEG信号传输插孔结构

　　在医疗脑电信号采集设备、神经电生理实验装置的板卡设计环节，这类直角弯插式信号插孔是前端信号链路里不可忽视的基础连接部件，核心作用是实现脑电电极引线与设备内部信号处理电路板的可靠物理连接与信号导通，避免信号传输路径出现不必要的弯折应力，同时适配设备内部紧凑的堆叠安装空间。从实际使用场景来看，这类插孔大多直接焊接在PCB板上，直角出线的结构能够让电极插头的插拔方向平行于电路板平面，不会像直插式插孔那样在垂直板卡方向占用过多壳体内部空间，对于便携型脑电采集设备、头戴式脑电模块这类对内部空间利用率要求极高的产品来说，这种结构设计能大幅压缩板卡上方的净空需求，给信号滤波电路、放大模块留出更多排布空间。

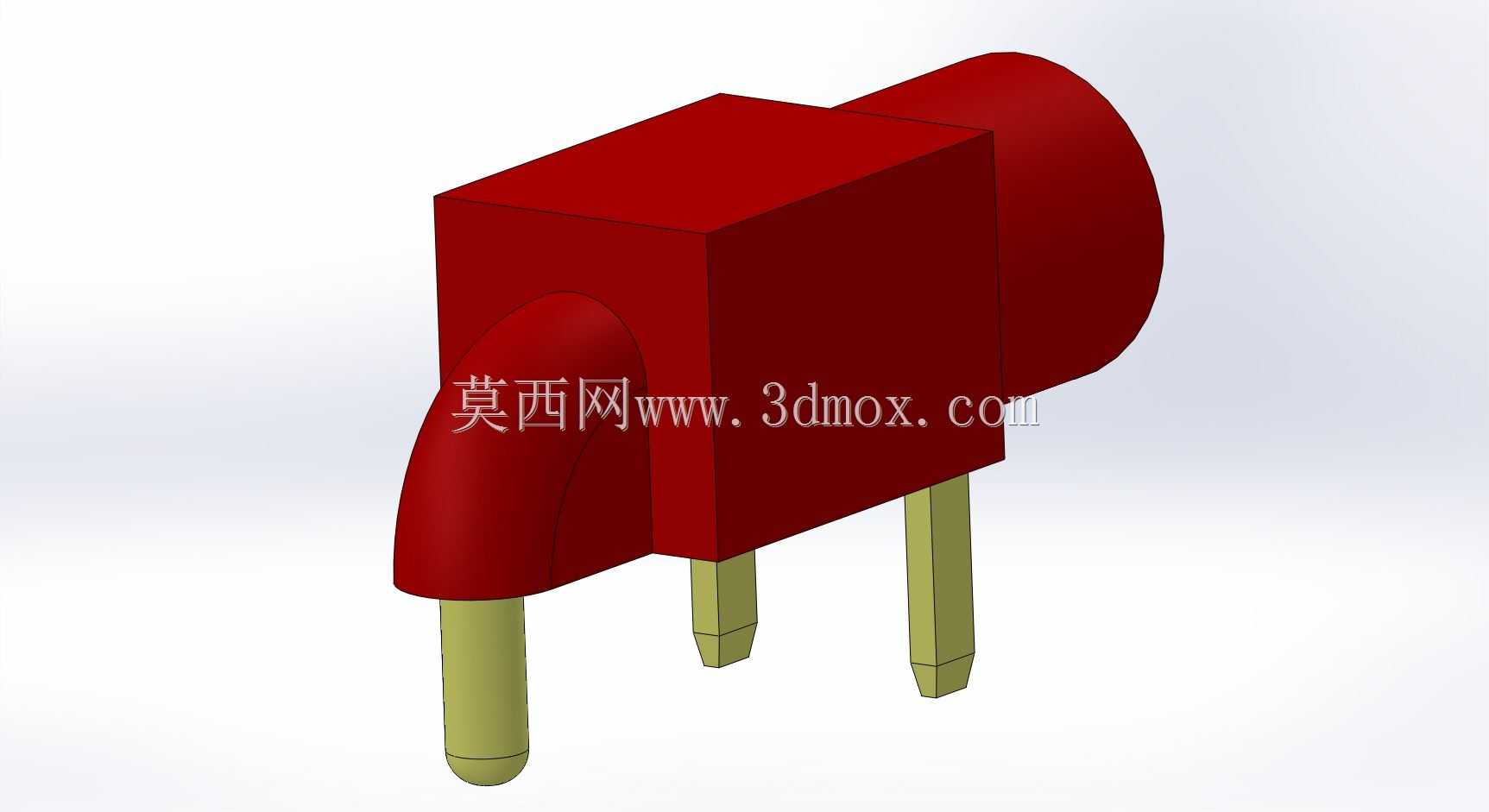

　　从功能特性上看，该插孔的接触端采用弹性接触结构，插孔内部的接触弹片能够与适配的1.5mm直径插针形成稳定的环抱式接触，接触电阻波动控制在极小范围内，避免脑电这类微伏级弱信号在传输节点出现额外的噪声干扰，绝缘基座采用绝缘性能优异的热固性塑料成型，能够在多通道密集排布的场景下，将相邻插孔之间的绝缘阻抗维持在较高水平，杜绝相邻通道之间的信号串扰，满足多通道脑电信号采集的绝缘要求。三个直插式焊接引脚分别对应信号接触端与两个机械固定引脚，焊接到PCB板后，两个固定引脚能够承担插拔过程中产生的侧向推力，避免长期插拔导致信号引脚出现焊盘脱落、焊点开裂的问题，提升连接部位的机械可靠性。

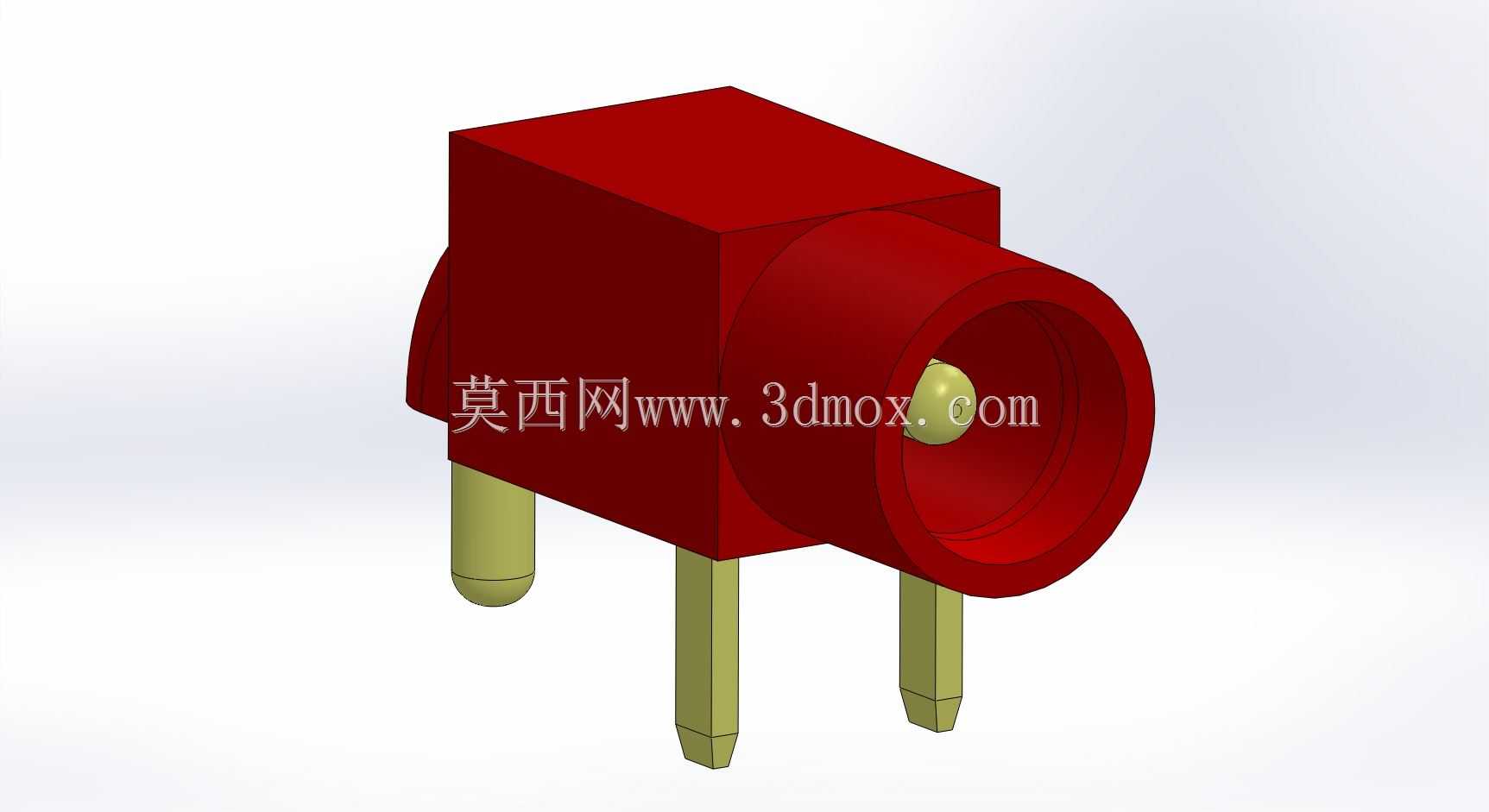

　　设计过程中，首先要匹配1.5mm直径插针的插拔公差，插孔内部接触腔的尺寸需要兼顾插拔手感与接触可靠性，插针插入后的接触压力控制在合理区间，既不会因为压力过大导致插针插拔困难、长期使用磨损弹片，也不会因为压力过小导致接触松动、信号瞬断。绝缘基座的外形采用方块式结构，直角转折处做了小圆弧过渡，避免注塑成型过程中出现应力集中导致的基座开裂，插孔的入口端做了扩口导向结构，插针对接时不需要完全精准对位就能顺着导向斜面滑入接触腔，降低临床使用、实验操作过程中的对接难度。三个引脚的排布间距严格遵循常规PCB网格设计规范，引脚直径与PCB安装孔的间隙控制在波峰焊、手工焊都能顺利浸润的范围，引脚伸出基座的长度兼顾焊接时的吃锡深度与剪脚工序的操作余量，不会因为引脚过长导致焊接后与板上其他元件形成意外短路，也不会因为引脚过短导致焊点结合强度不足。

　　安装边界方面，该插孔焊接到PCB板后，垂直板卡方向的总高度较低，平行板卡方向的插孔伸出长度也做了紧凑化设计，排布时相邻插孔的中心距需要预留足够的绝缘间隙与插头插拔操作空间，避免相邻插头插入后出现互相干涉的情况。插孔的插拔方向平行于PCB板面，设计壳体开孔时需要精准对齐插孔中心，开孔尺寸略大于插孔外径，同时预留装配公差余量，避免壳体装配后压到插孔基座导致接触件移位。需要注意的是，这类信号插孔的焊接温度需要匹配塑料基座的耐温特性，波峰焊或回流焊的温度曲线不能超出基座材料的耐受上限，避免高温导致基座变形、接触弹片移位，影响后续的插拔使用。在多通道密集排布的脑电板卡上，这类直角插孔的走线可以直接在板卡表层从引脚处引出，不需要像直插式插孔那样在引脚位置做过孔换层，一定程度上也能减少信号过孔带来的阻抗不连续问题，对弱信号传输的一致性有一定帮助。日常选型时，除了匹配插针直径，还需要确认引脚的焊接强度、接触弹片的材质与镀层，确保长期反复插拔后接触性能不会出现明显衰减，满足设备全生命周期的使用要求。
