运动摄像机胸部快装束带固定支架

　　做户外拍摄配套结构设计快八年，这类穿戴式摄像固定件接触过不下二十版，这款胸部束带支架的结构逻辑，刚好踩中了运动拍摄场景里最容易被忽略的几个实操痛点。先从实际使用场景说，不管是山地车速降、徒步穿越还是第一视角作业记录，胸部位置的拍摄视角比头盔位更稳，不会因为头部频繁转动导致画面偏移，也比肩带固定的抗抖动性更好，不会随着摆臂动作出现画面晃动感，这也是这类胸装支架能替代部分头盔支架的核心原因。

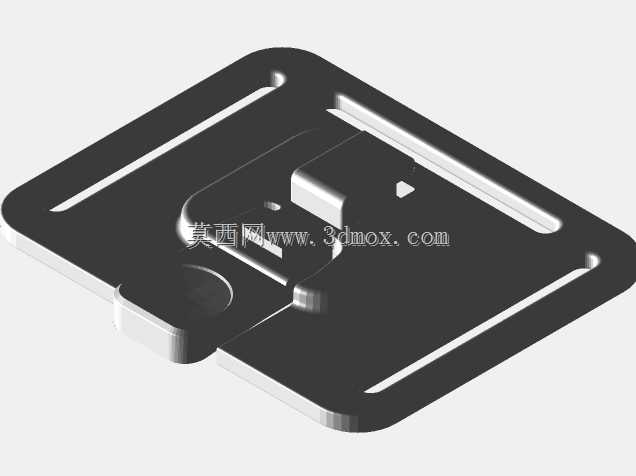

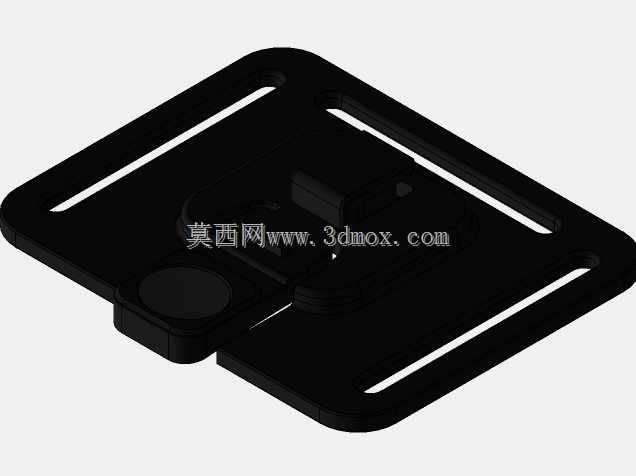

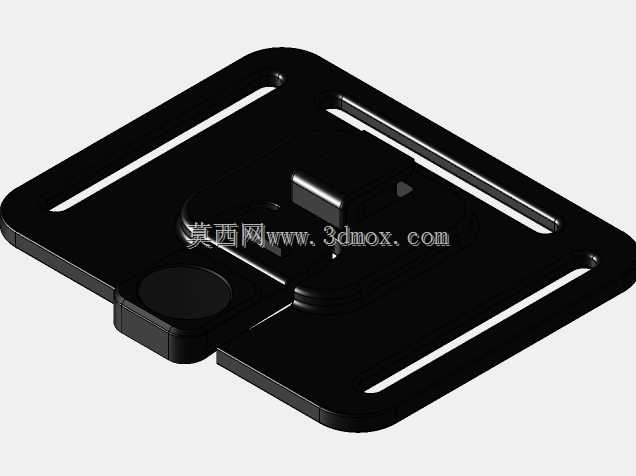

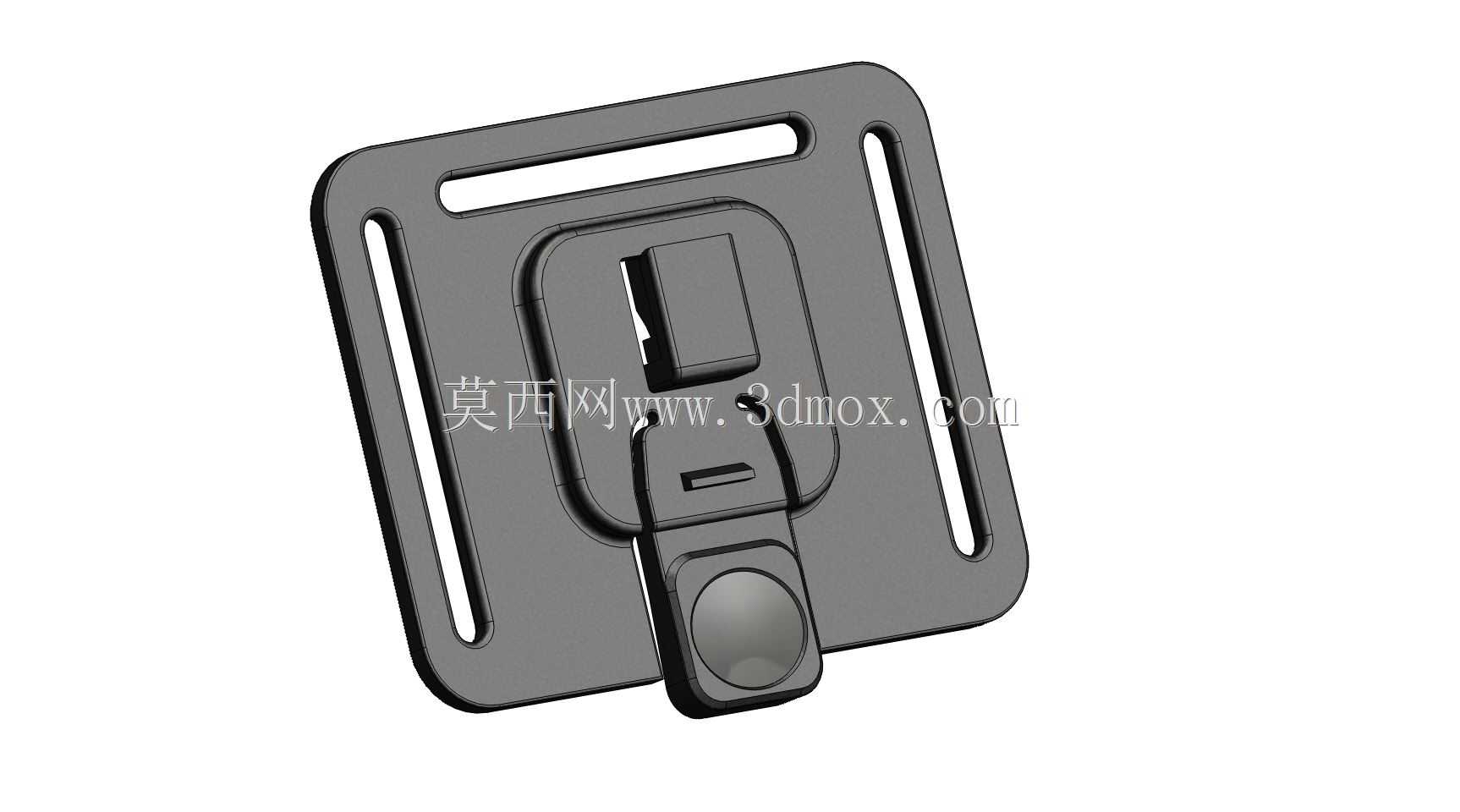

　　从功能特性上拆解，这款支架的主体承托板做了对称式长槽开孔，这几个槽不是减重装饰，是专门给束带留的穿装位——横向的长槽适配不同宽度的弹性织带，不管是25mm还是38mm规格的户外束带都能穿入固定，纵向的开槽是用来调整束带的张紧角度，适配不同胸围的使用者，避免束带拧折导致的佩戴硌痛感。中间的快装卡座是整个结构的核心，卡扣做了防脱锁止结构，插入摄像机底座后会自动卡入限位槽，不会因为跑动中的剧烈震动出现松脱，下方的圆形按压键是解锁开关，戴薄款户外手套也能单手操作，不需要额外抠拔，换电池或者调整机位的时候不用把整个支架从身上拆下来。

　　设计思路上没有做多余的异形结构，整个承托板做了微弧面处理，贴合人体胸骨位置的生理弧度，不会像平板支架那样顶在胸口造成长时间佩戴的不适感，边缘全部做了R2以上的圆角倒钝，避免剐蹭户外衣物或者皮肤。卡扣部分的壁厚做了差异化设计，卡座受力位置壁厚做到2.5mm，保证反复插拔的结构强度，非受力的边缘位置壁厚减到1.2mm，控制整体重量，整套支架不含束带的重量控制在20g以内，长时间佩戴不会有坠感。

　　安装边界这块需要给选型的同行提个醒，承托板的整体外轮廓尺寸是65mm*72mm，安装的时候要注意束带的穿装方向，长槽的朝向要和人体躯干方向平行，快装卡座的镜头朝向要和使用者视线方向一致，卡座的标准接口适配通用型运动摄像机快装底座，不需要额外做转接件。结构上预留了1mm的装配间隙，注塑成型的时候不会因为缩水导致卡扣卡滞，锁止舌的回弹角度做了7度的预压，保证插拔的时候有清晰的到位反馈，不会出现虚卡的情况。

　　实际户外测试的时候，这类支架要承受的不只是静态拉力，还有跑动、跳跃时候的瞬时冲击力，所以卡座和承托板的连接位置做了加强筋布局，筋位厚度1.5mm，均匀分布在卡座背面，不会出现应力集中导致的断裂。和市面上常见的胸装支架比，这款没有做多余的角度调节关节，反而减少了松动的概率，毕竟胸部位置的拍摄角度不需要频繁调整，固定视角的结构可靠性比多关节调节的版本高很多，适合长时间高强度的户外拍摄场景，不会因为关节松动导致画面慢慢偏移角度。织带穿入槽的位置做了翻边处理，不会因为长期摩擦割断织带，提升整套固定结构的使用寿命。
