Keystone289电池触点弹簧结构设计

　　在便携式电子设备、工业测控模块、小型储能终端的电池仓结构设计中，触点连接件的可靠性直接决定整机电能传输的稳定性，Keystone289这款电池触点弹簧，是面向圆柱型电池仓应用开发的一体式导电接触部件，在手持检测仪器、工业无线传感节点、备用电源模块等场景中应用广泛。

　　从实际使用场景来看，这类触点弹簧主要承担两个核心作用：一是作为电池正负极与设备内部电路的导通介质，将电池输出的电能稳定传递至PCB供电回路；二是通过自身弹性形变补偿电池尺寸公差、装配间隙以及使用过程中产生的振动位移，避免接触不良导致的设备断电、电压波动等问题。区别于普通分体式弹簧加接触片的组合结构，这款触点采用安装基座与螺旋弹簧一体化成型的设计思路，省去了弹簧与基座铆接、焊接的装配工序，从结构根源上减少了接触电阻超差、装配松脱的潜在失效点。

　　设计过程中，首先需要匹配对应规格圆柱电池的端面接触行程，螺旋弹簧部分的圈数、线径、节距经过反复校核，在保证足够接触压力的前提下，将压缩行程控制在合理区间：压力过小会导致接触电阻增大，大电流放电时出现触点发热；压力过大则会提升电池装配难度，长期压缩状态下还会加速弹簧应力松弛，缩短部件使用寿命。基座部分采用折弯成型的卡扣结构，两侧的挂耳直接卡入电池仓塑料壳体的预设卡槽内，不需要额外螺丝固定，装配时只需将基座沿卡槽推入即可完成定位，适配自动化产线的快速装配需求，基座背面的平面区域可直接通过焊盘与PCB板焊接，或者通过引线连接至供电回路，安装边界清晰，不会与电池仓内的其他结构件产生干涉。

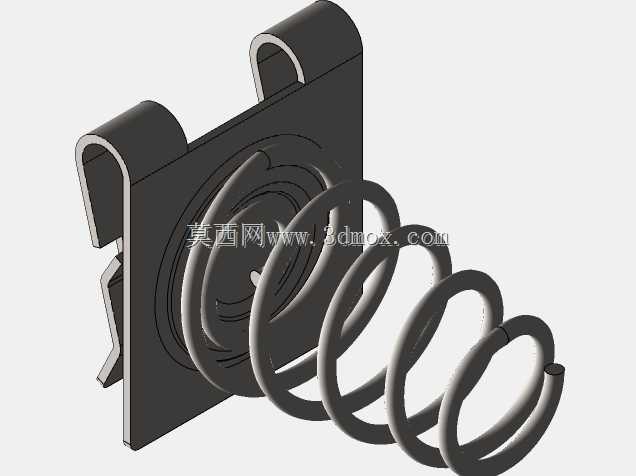

　　从外形尺寸来看，基座的方形轮廓刚好贴合电池仓内壁的定位槽，弹簧部分的外径小于对应电池的端面直径，保证弹簧压缩时完全贴合电池端面的金属接触区域，不会出现偏斜、滑出的问题。基座两侧的折弯挂耳高度经过精确计算，卡入壳体后基座底面与电池仓内壁完全贴合，不会出现晃动位移，弹簧的自由长度预留了足够的压缩余量，即使电池长度存在国标允许的负公差，也能保证弹簧始终对电池端面施加稳定的接触压力。

　　在材料选型逻辑上，这类触点弹簧一般选用高弹性的导电合金材料，表面做镀覆处理提升抗氧化能力，在长期使用过程中，即使暴露在温湿度变化的工业环境中，接触表面也不会快速氧化形成绝缘层，维持稳定的导通性能。一体化的结构设计也让部件的一致性更容易控制，批量生产时不需要对分体组件进行选配，每一个触点的弹性压力、安装尺寸都能控制在较小的公差范围内，降低整机装配时的不良率。

　　实际选型应用时，需要重点核对安装卡槽的尺寸与基座挂耳的匹配度，同时确认弹簧压缩至工作高度时的压力值是否满足整机的抗振动要求，在有跌落、冲击要求的设备中，还需要验证极端工况下弹簧不会出现过度形变导致电池移位，接触断开。这款触点的结构设计充分考虑了批量装配的便利性与长期使用的可靠性，没有多余的冗余结构，所有的折弯、螺旋结构都服务于导电接触与快速安装的核心功能，是小型电池仓供电接触结构的典型成熟方案。
