可定制DIN导轨安装固定夹结构

　　在低压电气柜、工业控制箱的内部装配场景中，标准DIN导轨是承载断路器、继电器、端子排等元器件的通用安装载体，但现场改造、非标组件加装时，常遇到部分定制功能模块本身未预留DIN导轨卡扣结构，无法直接卡装到标准导轨上的问题，这款安装夹就是针对这类场景设计的转接固定结构。

　　从实际使用逻辑来看，该夹体一侧完全适配标准TS35 DIN导轨的卡装轮廓，卡扣边缘做了导向斜角，安装时无需额外工具，对准导轨边缘按压即可完成卡合，卡扣的弹性变形量经过校核，既能保证卡装后无松旷晃动，也能在需要拆卸时通过一字螺丝刀撬动卡扣尾部顺利取下，不会在导轨表面留下压痕损伤。夹体另一侧为平面安装区域，预留了足够的螺丝固定位，可根据待安装非标组件的安装孔位进行适配打孔，也可直接通过粘接、热熔等方式将组件固定在夹体平面上，实现非导轨兼容组件的快速导轨式安装。

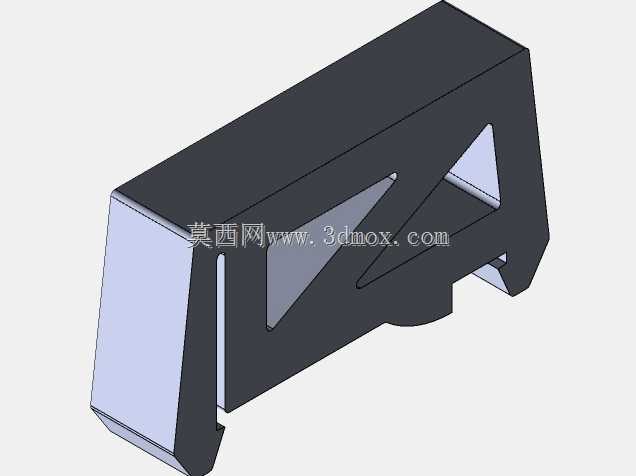

　　设计上采用了三角加强筋的镂空结构，在保证夹体整体结构强度的前提下，尽可能减少材料用量，适配FDM3D打印的工艺特性，打印时无需添加支撑，摆放角度合适的情况下可一次打印成型，打印完成后仅需去除少量毛边即可投入使用，非常适合现场快速打样、小批量定制改造的需求。夹体的整体厚度控制在合理范围，卡装到导轨后不会过度挤占柜内的走线空间，相邻安装的元器件之间不会因为夹体厚度产生干涉，安装边界完全匹配常规电气柜内元器件的排布间距要求。

　　夹体的卡扣部位做了加厚处理，反复拆装十次以上也不会出现断裂或塑性变形，能够满足设备调试、元器件更换过程中的多次拆装需求。针对不同厚度的非标组件，还可以通过调整夹体平面区域的延伸长度来适配，不需要改动导轨卡合侧的核心轮廓，保证与标准导轨的兼容性不受影响。在实际的设备改造项目中，这类安装夹可以大幅降低非标组件的安装难度，不需要在柜板上额外打孔固定，所有组件都可以依托现有DIN导轨完成排布，后续维护调整时也能灵活变动安装位置，大幅提升柜内装配的规整度与后期维护效率。
