W波段毫米波卡塞格伦抛物面通信天线

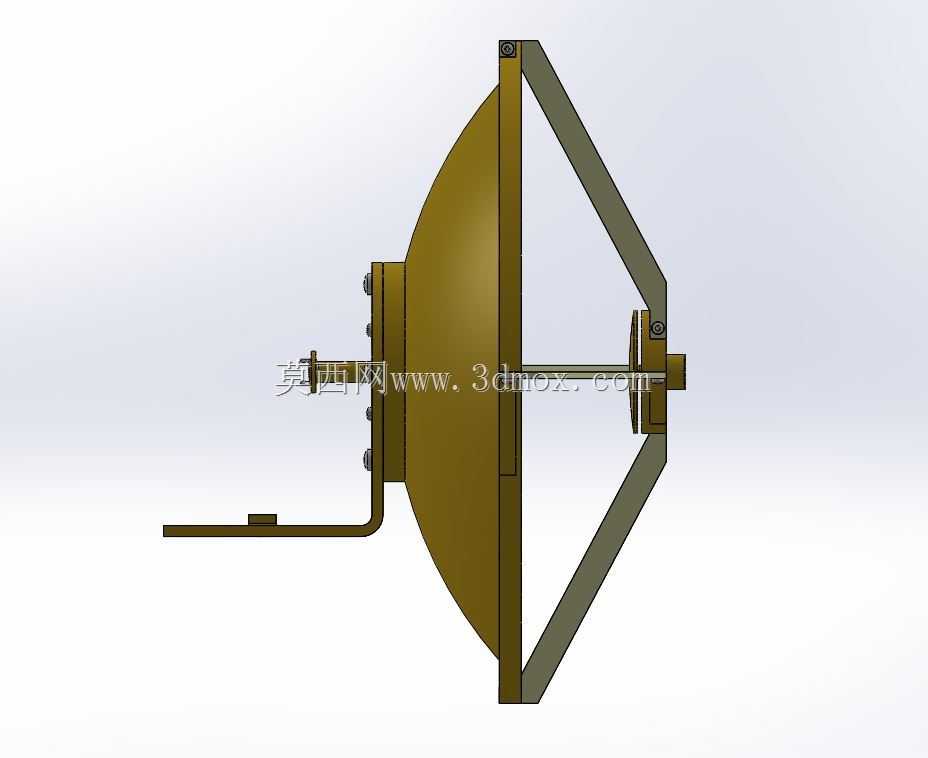

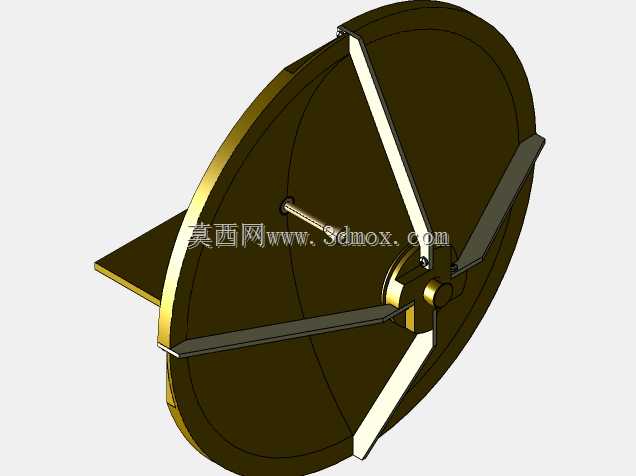

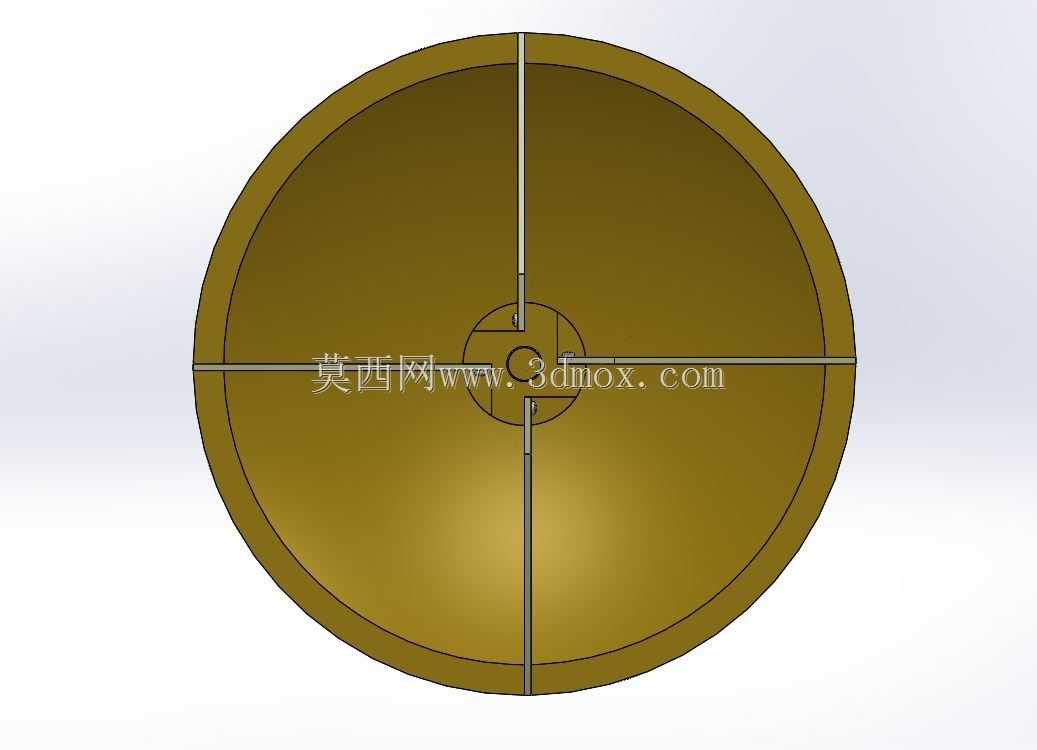

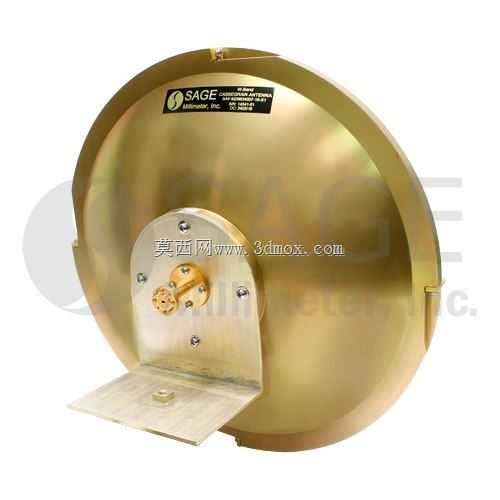

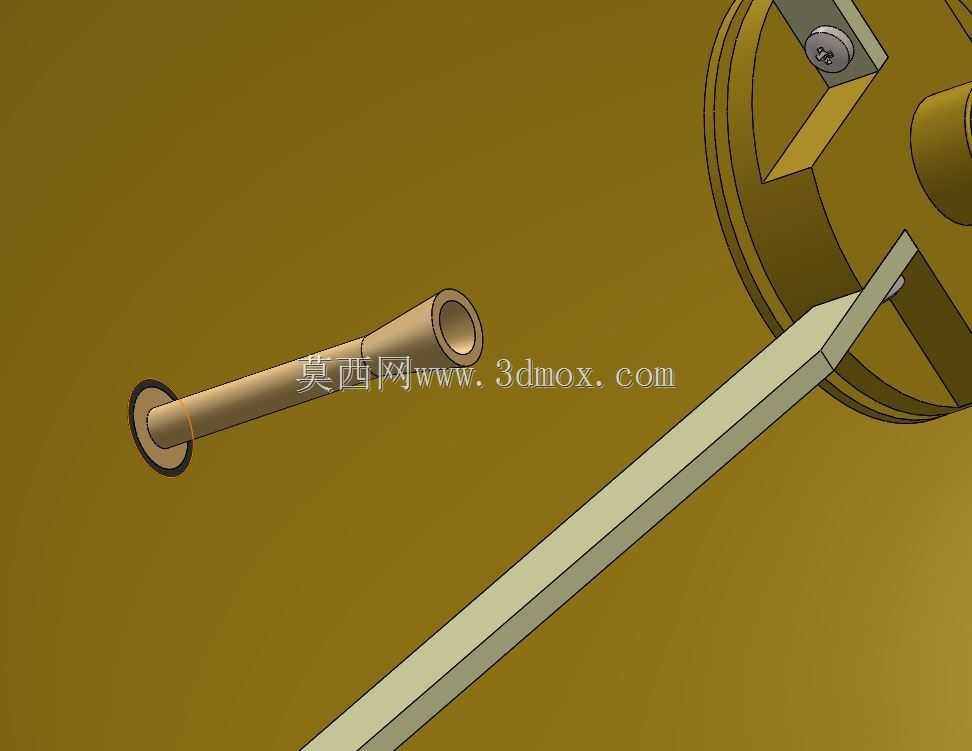

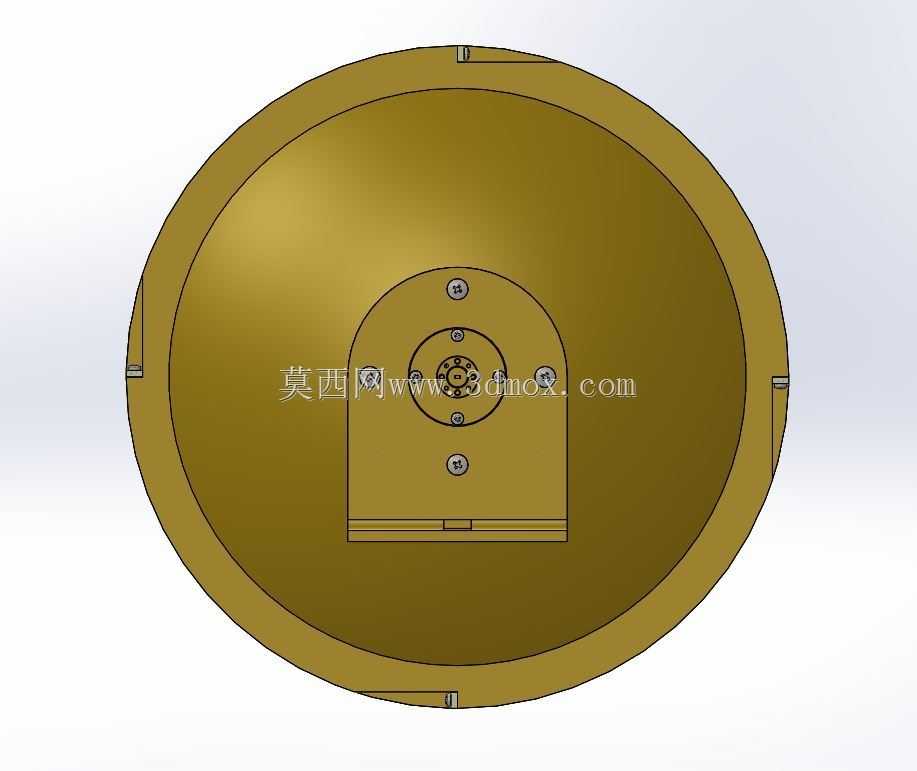

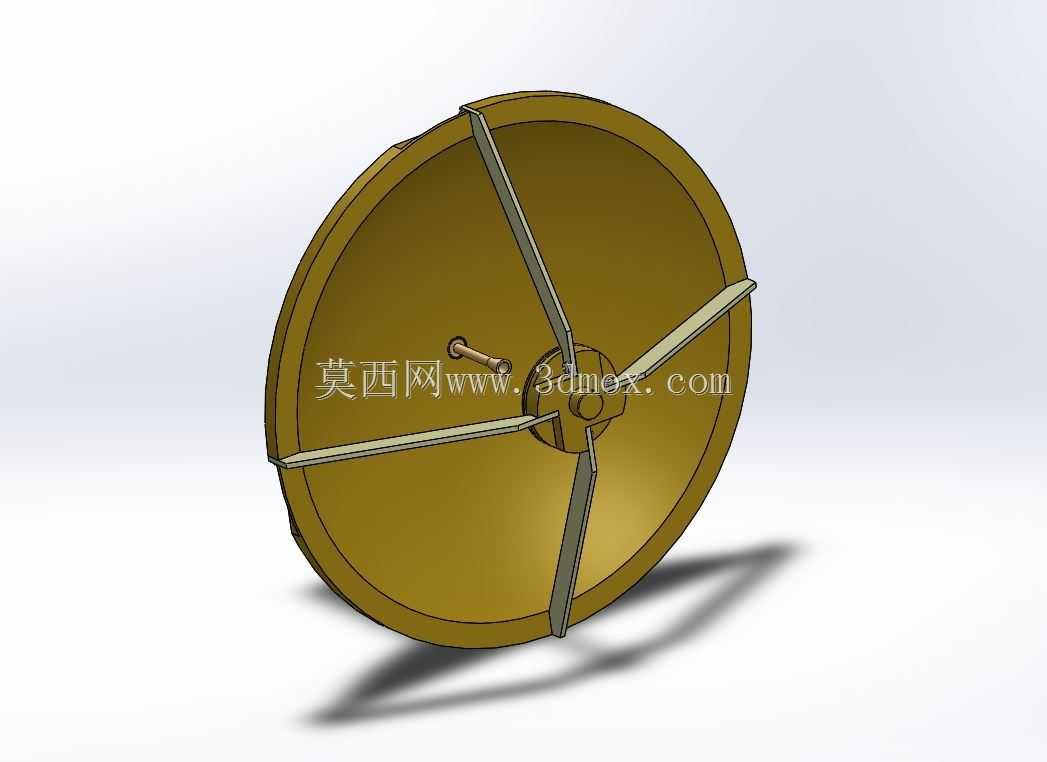

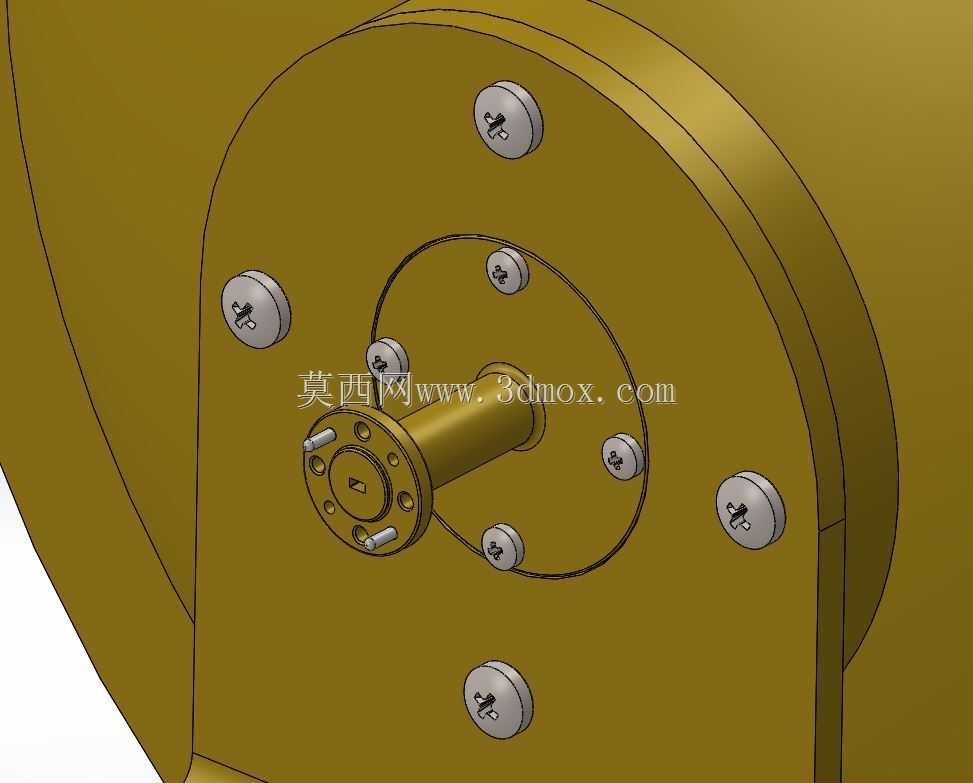

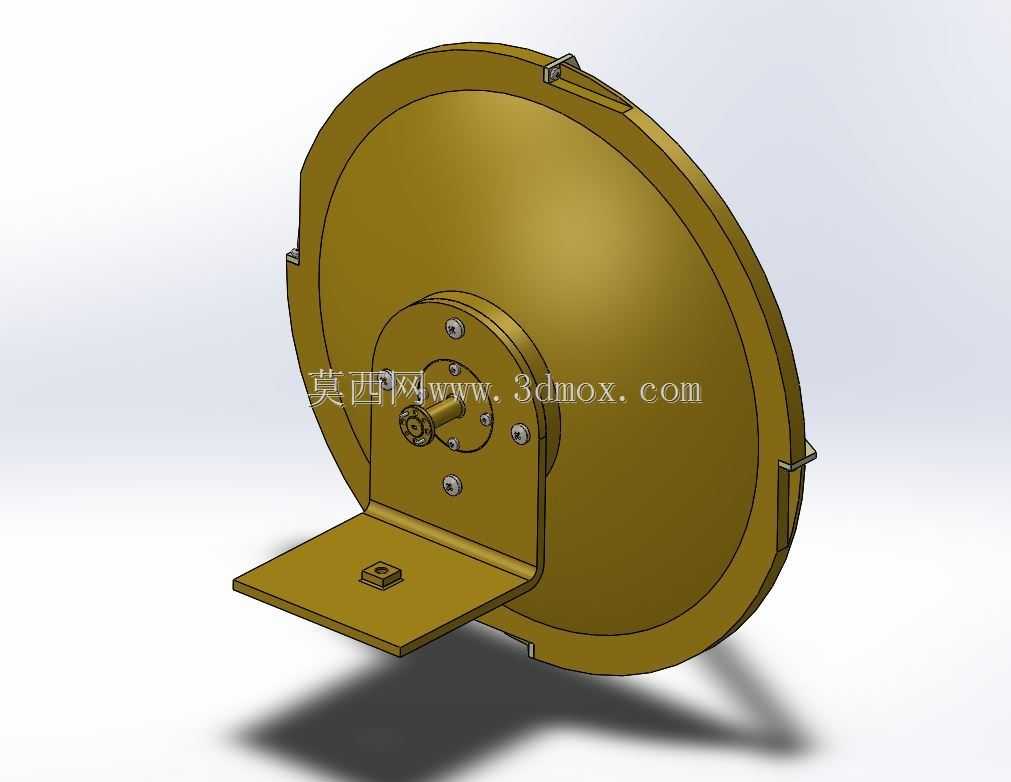

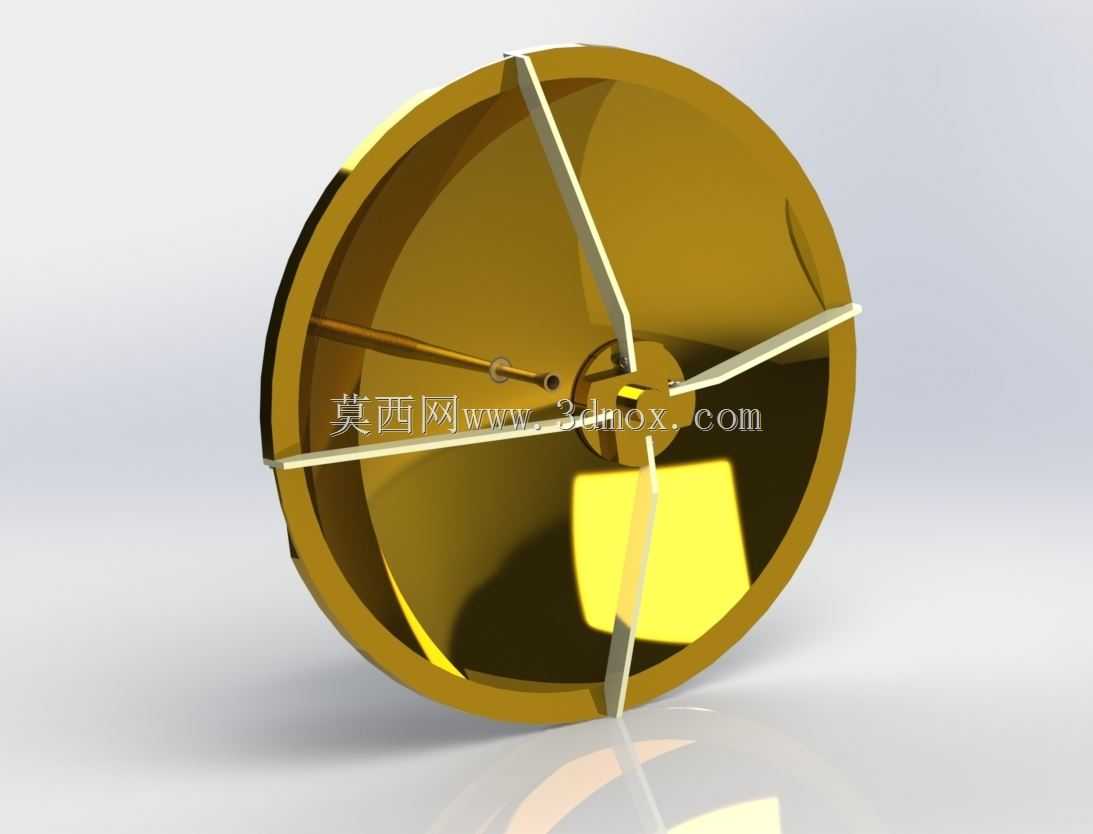

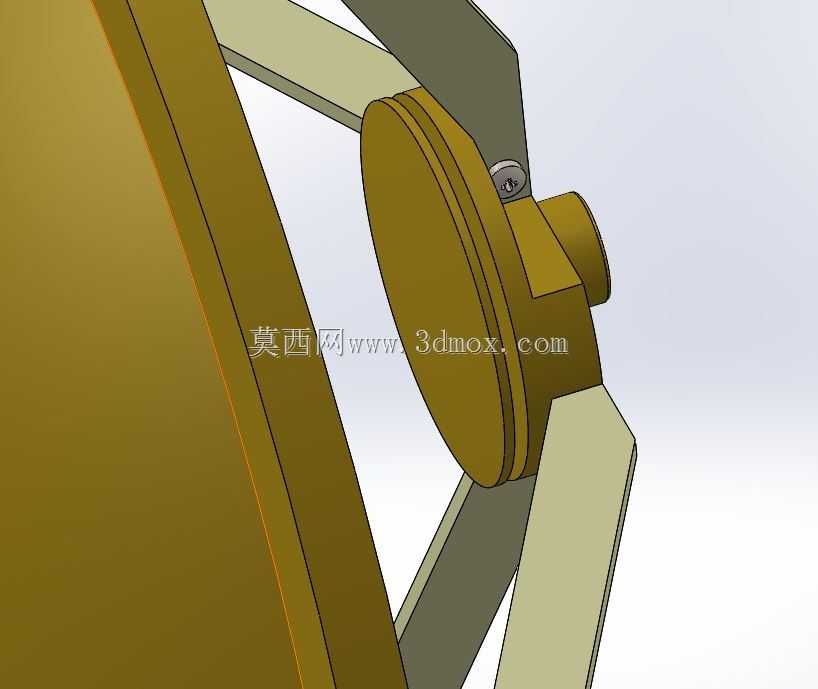

这款卡塞格伦结构抛物面天线，主要面向W波段毫米波频段的通信、雷达探测场景设计，可适配短距高速保密通信、毫米波成像安检、近程防撞雷达、卫星地面接收链路等专业场景，在大气窗口频段内实现高增益定向信号收发，解决高频段电磁波传输损耗大、波束易扩散的问题，能够在复杂电磁环境下完成窄波束精准指向的信号传输，降低邻道干扰与信号截获概率。从功能特性来看，天线采用经典卡塞格伦双反射面架构，主反射面为旋转抛物面构型，副反射面为 hyperboloid 双曲面结构，馈源安装在主反射面顶点后方的舱体内，相比传统单抛物面前馈结构，大幅缩短了天线整体纵向尺寸，同时让馈源与后端射频链路的连接更紧凑，减少高频段传输线的插损。天线工作覆盖92至96GHz频段，中心频点处增益可达45dBi，第一副瓣电平被抑制在较低水平，回波损耗优于14dB，3dB波束宽度控制在0.7度，具备极强的方向性，线极化工作模式可适配多数常规毫米波通信与雷达系统的极化要求，馈电接口采用标准WR-10波导连接，能够直接对接同频段的毫米波收发组件，无需额外转接结构。设计过程中，主反射面的面型精度严格控制在微米级，避免高频段下因面型误差导致的增益下降与副瓣抬升，四条径向支撑筋采用低介电常数、低遮挡截面的构型设计，在保证副反射面安装结构强度的前提下，尽可能减少支撑结构对口径面的遮挡，降低遮挡带来的增益损失与副瓣恶化。主反射面背部采用轻量化加强筋结构，在保证整体结构刚度、满足户外使用抗风振要求的同时，降低整体重量，方便架设安装。安装边界方面，主反射面口径为12英寸，背部预留标准法兰安装接口，可适配通用的天线俯仰、方位转台，安装时需保证主反射面口面与来波方向的对准精度在0.1度以内，后方馈源舱预留足够空间容纳低噪声放大器、功率放大器等前端射频组件，整体结构可满足室内测试场、户外固定站点、车载移动平台等多场景的安装要求，在高低温环境下结构形变量控制在允许范围内，保证全温段内的电性能稳定。
