Ka频段16单元5G线性相控阵射频连接组件

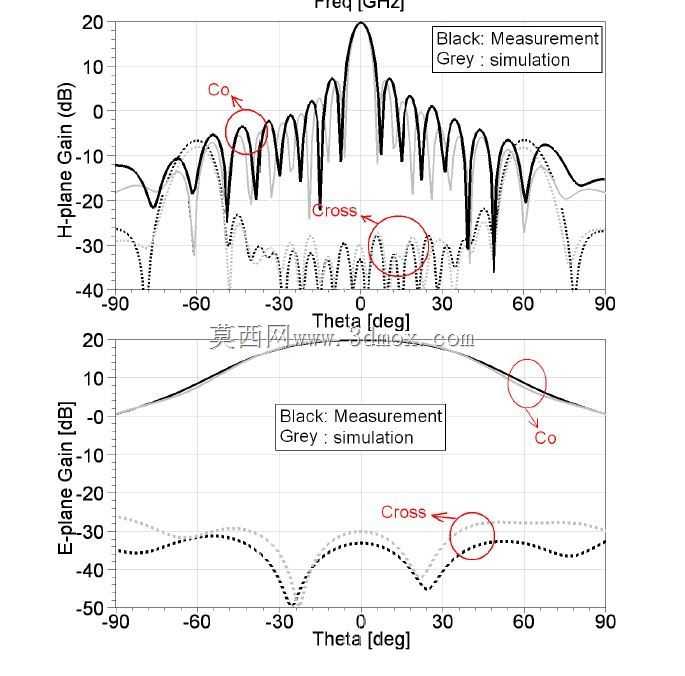

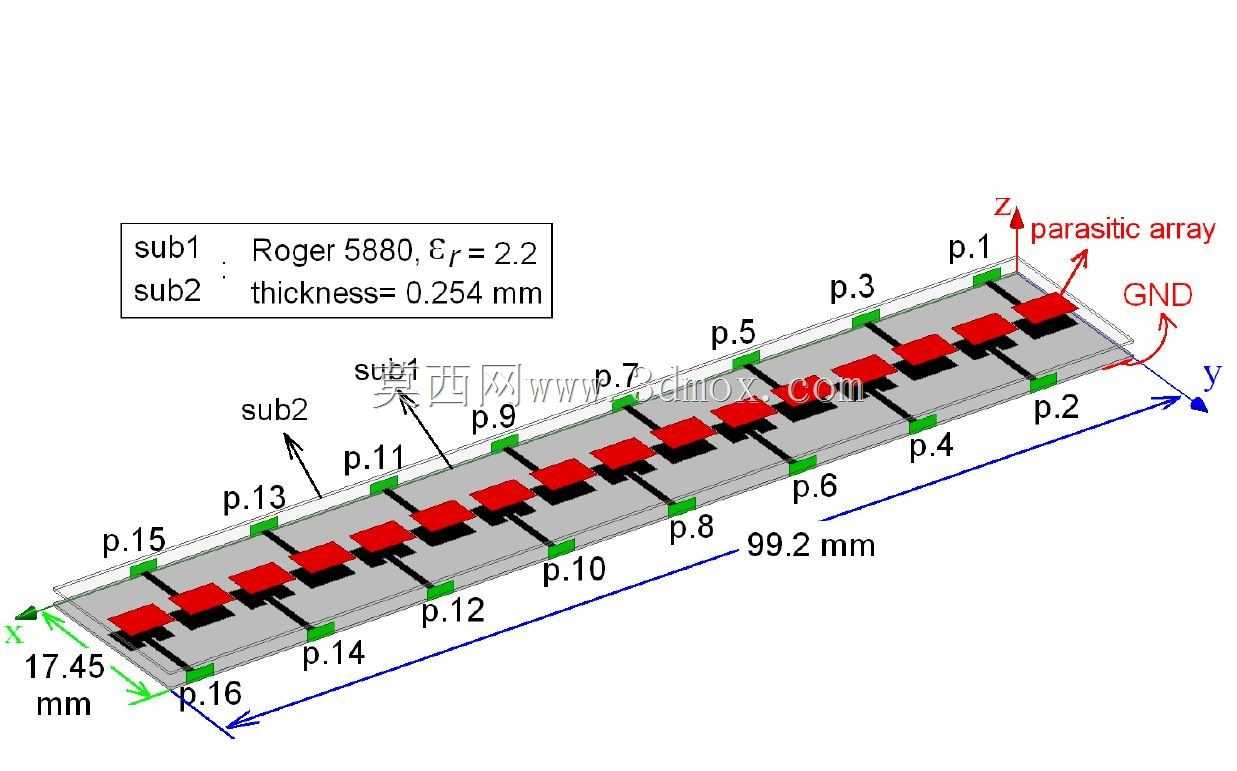

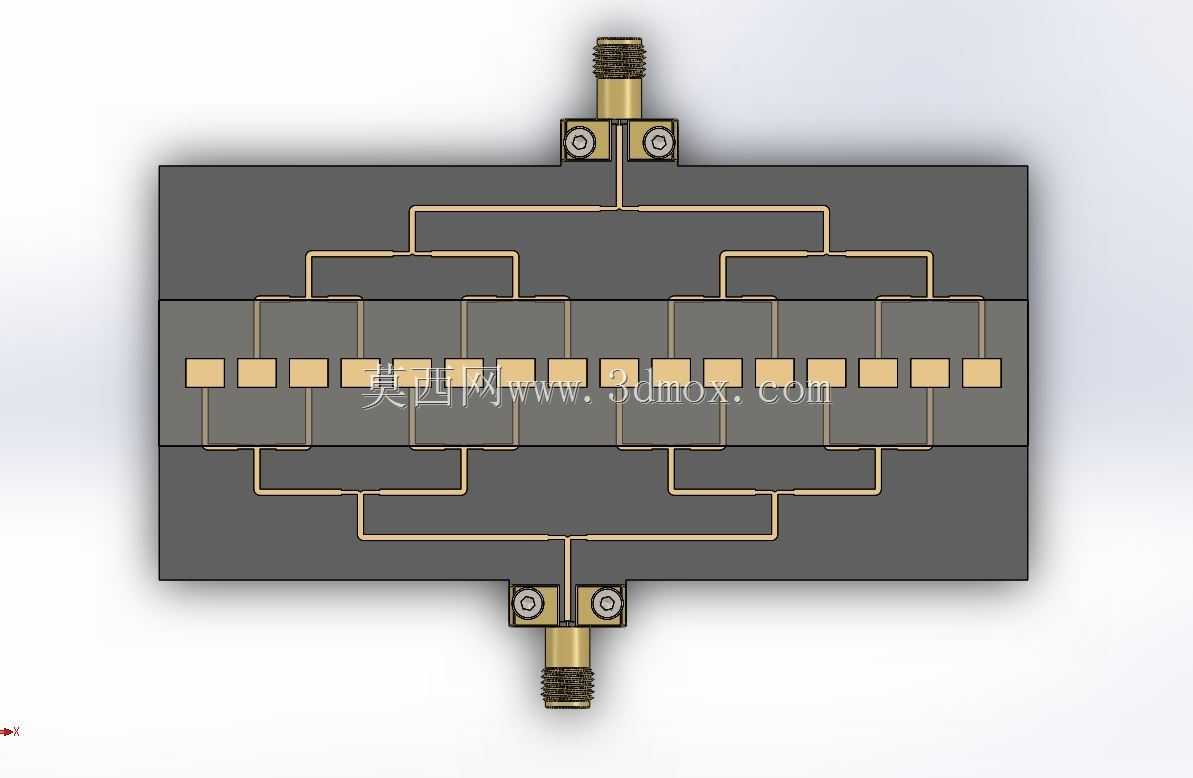

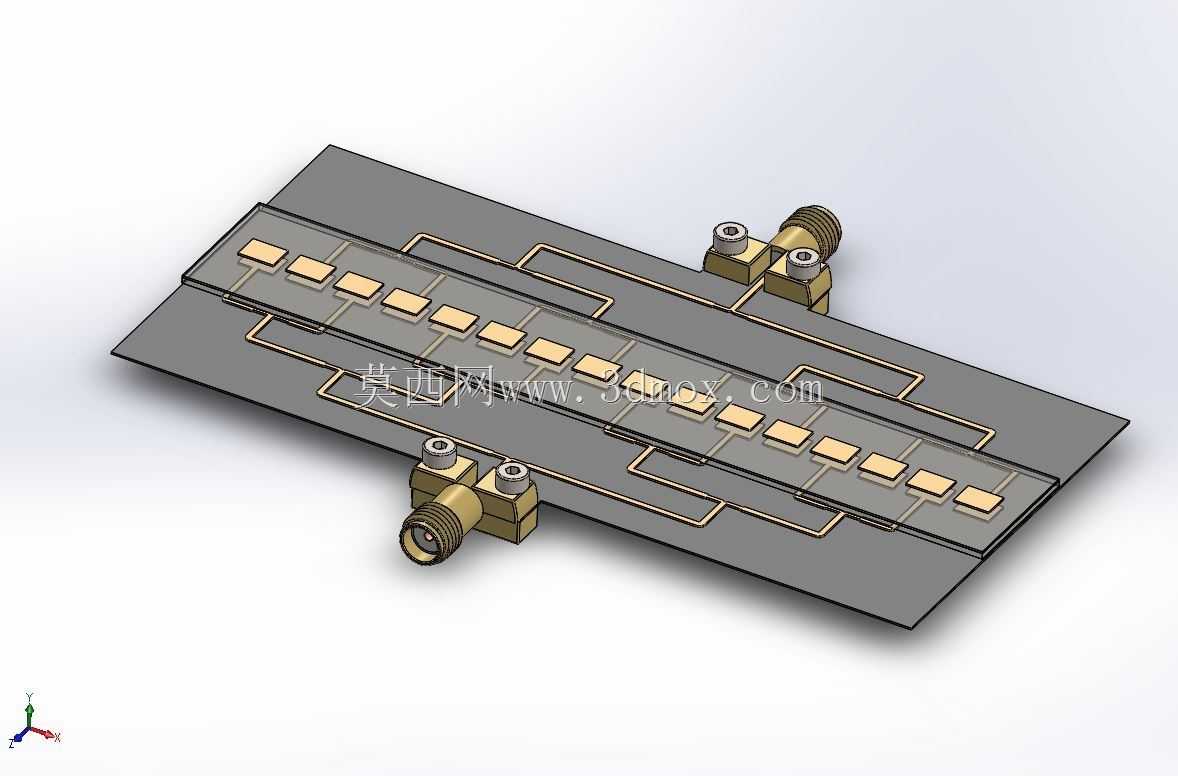

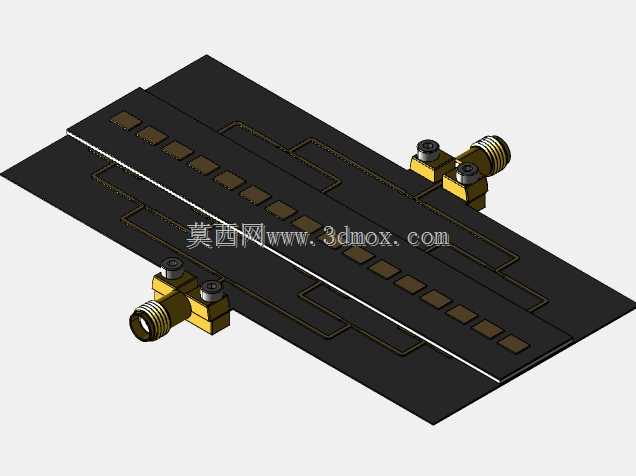

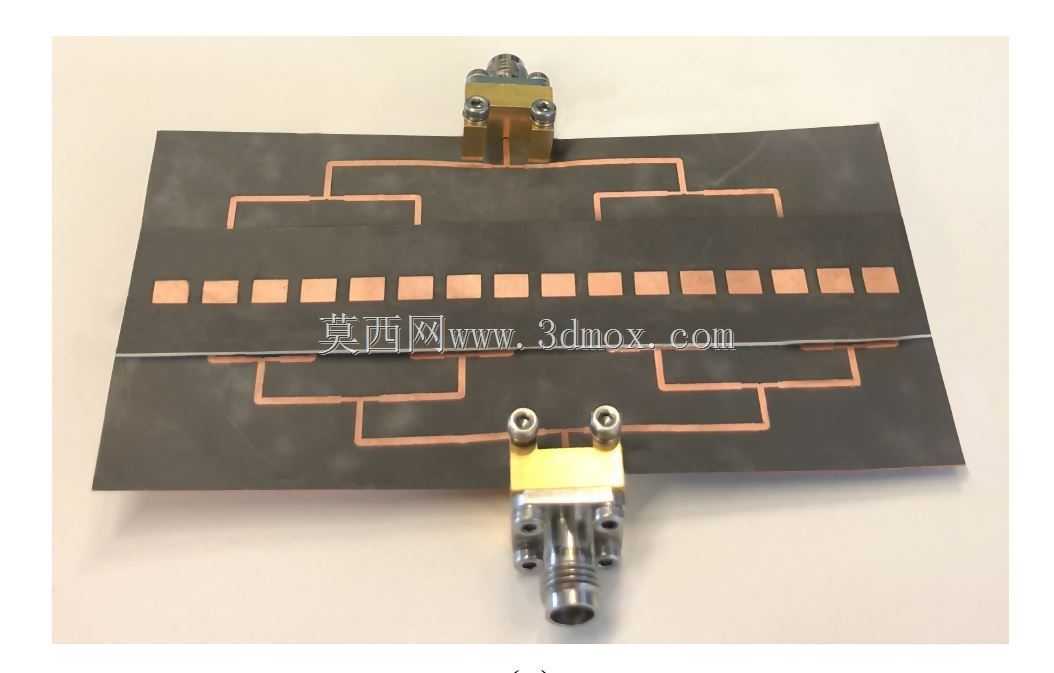

该相控阵组件面向Ka频段毫米波5G通信场景设计，主要应用于小基站信号收发、点对点高速无线回传、近距离高速无线数据链路等场景，可在高密度通信部署环境下实现定向波束的电控扫描，无需机械转动结构即可完成信号覆盖方向的快速调整，适配室内外高密度组网、工业专网通信等对通信速率、抗干扰能力有较高要求的使用场景。组件核心功能是完成毫米波信号的功率分配、相位调控与辐射收发，通过16组线性排布的贴片辐射单元形成窄波束定向辐射，配合两端的2.4mm边缘连接器可直接与射频前端收发链路对接，实现射频信号的低损耗输入输出，满足25GHz至30GHz频段内的信号传输与辐射需求，在工作频段内可实现稳定的波束指向控制，副瓣电平控制在合理区间，有效降低邻区信号干扰。设计阶段采用微带线馈电网络结构，将输入信号通过等幅等相的功分网络输送至每一个辐射单元，馈电线路采用阻抗匹配设计，保证各端口的信号传输一致性，避免因线路阻抗失配导致的信号反射、幅相误差问题；辐射单元采用矩形贴片结构，通过调整贴片尺寸匹配Ka频段的谐振工作点，单元间距按照频段半波长要求设置，避免扫描过程中出现栅瓣问题。基板采用低介电常数高频PCB材质，降低高频信号传输过程中的介质损耗，提升辐射效率。组件整体为薄型平板结构，边缘连接器采用侧装式设计，安装时可直接贴装固定在通信设备的射频面板上，连接器接口突出基板表面的高度控制在较低范围，不会额外占用过多设备内部空间，基板边缘预留固定安装孔位，可通过螺丝快速完成装配固定，安装边界规整，无需额外设计复杂的适配转接结构即可与常规射频前端模块对接。馈电网络采用对称布局设计，保证各辐射单元的馈电相位、幅度一致性，降低波束指向偏差，连接器与馈电网络的连接位置做了阻抗渐变过渡设计，减少接口处的信号反射，保证信号传输链路的驻波比处于合理区间，提升整体组件的工作稳定性。
