多构型机翼高升力装置翼型剖面结构

该组翼型结构面向航空飞行器气动设计领域的高升力系统研发场景，主要用于固定翼飞机低速飞行阶段的气动性能优化，覆盖起飞、进近、着陆等需要大升力系数的飞行工况，能够在有限机翼面积下大幅提升低速状态下的升力上限，降低飞行器失速速度，缩短起降滑跑距离，同时兼顾巡航阶段的低阻需求，是民用运输机、通用航空飞机机翼设计中的核心气动结构单元。

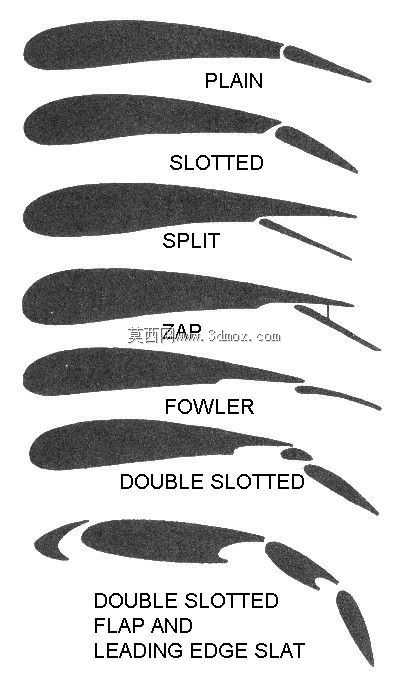

整套结构涵盖了从基础构型到复杂组合式的七类高升力翼型方案，各构型具备差异化的功能特性：基础 Plain 襟翼为简单偏转式结构，依靠翼面后缘整体向下偏转改变翼型弯度，结构简单可靠，适用于低速轻型飞行器的简单增升需求；Slotted 开缝襟翼在襟翼偏转时与主翼面形成固定导流缝隙，可将下翼面高压气流引导至襟翼上表面，延迟附面层分离，增升效率较简单襟翼提升明显；Split 分裂式襟翼仅从翼型下表面向后下方偏转，上表面保持连续，在偏转时能形成更大的翼型弯度，同时结构刚度较好，早期多用于小型螺旋桨飞机；ZAP 襟翼在偏转同时伴随向后的位移，在增大弯度的同时扩展了机翼有效弦长，增升效率进一步提升；Fowler 富勒襟翼是当前民用干线飞机应用最广的构型之一，偏转时先沿滑轨向后伸出扩展弦长，再向下偏转增大弯度，配合多缝导流结构可实现极高的升力系数；Double Slotted 双缝襟翼通过主翼、襟翼主段、襟翼副段之间的两道导流缝隙，实现多级附面层吹除，在大偏角下仍能保持气流附着，适配大重量运输机的起降增升需求；最复杂的双缝襟翼配合前缘缝翼构型，通过前缘缝翼将下翼面高压气流引导至主翼上表面前缘，从根源上延迟主翼失速，配合后缘双缝襟翼可实现全翼面的大迎角气流附着，是大型宽体客机高升力系统的典型构型。

在设计思路上，所有构型均以翼型弦长为基准无量纲设计，主翼面保持统一的基础翼型轮廓，各活动翼面的偏转角度、缝隙宽度、伸出量均围绕附面层流动控制逻辑匹配，确保不同构型下的气流流动平滑过渡，避免出现局部涡流导致的阻力激增或升力损失。在安装边界层面，各活动翼面的铰接点、滑轨安装位均布置在主翼面的承力翼盒区域，无需大幅改动主翼承力结构即可完成不同增升构型的改装适配，襟翼偏转行程范围内与主翼、相邻翼面的最小间隙满足气动密封与结构运动安全要求，前缘缝翼的伸出轨迹与主翼前缘的贴合度满足巡航状态下的机翼表面连续性要求，不会额外增加巡航阻力。
