固定翼无人机气动布局CFD仿真分析模型

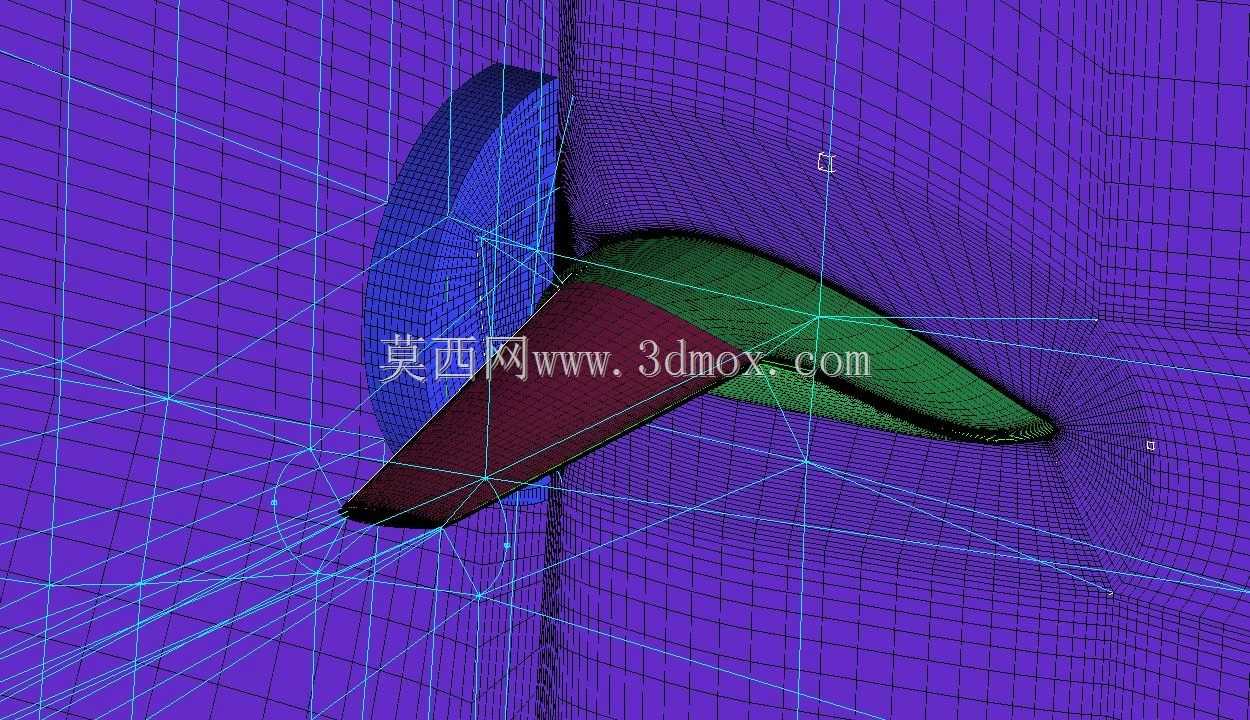

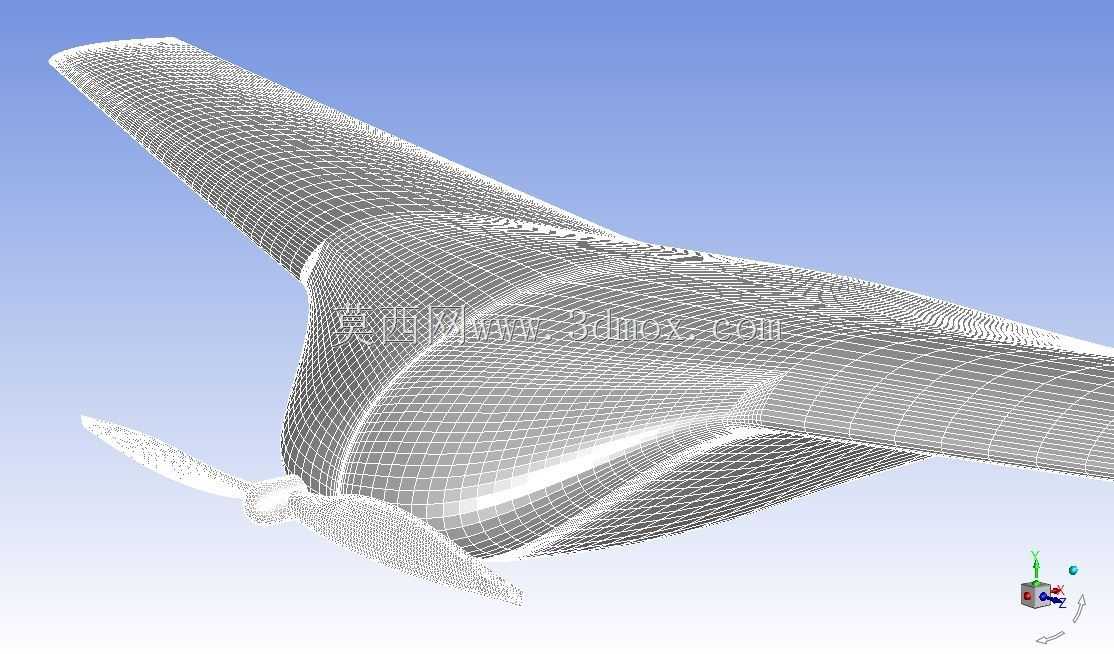

该模型面向小型固定翼无人机的气动性能研发场景搭建，主要用于前期方案阶段的流场特性验证，为无人机的飞行稳定性、推进效率优化提供可视化的仿真载体，可支撑航空研发环节中从概念设计到初步方案迭代的气动校核工作，帮助研发人员快速预判不同飞行工况下的机体受力表现，减少后续实体样机试制阶段的反复调整成本。模型完整还原了带前置螺旋桨的飞翼式固定翼无人机外形，机体采用一体化融合翼身设计，机翼与机身过渡段做了连续顺滑的曲面处理，避免气流在衔接位置出现过早分离，前置拉进式螺旋桨布置在机头中轴线位置，桨叶翼型经过气动修型，能够在巡航状态下为整机提供稳定的拉力输出，同时螺旋桨的滑流可以覆盖主机翼的大部分区域，提升低速飞行时机翼的升力表现，改善无人机的低速起降性能。设计过程中围绕小型无人机的实际使用需求划定了核心参数边界，整机翼展控制在3米级别，螺旋桨直径设定为500毫米，能够适配常规小型动力系统的安装需求，整机空载重量控制在2.8千克，既保证了结构强度冗余，也预留了足够的载荷搭载空间，可满足日常航拍、环境监测、小范围航测等场景的载荷搭载要求。模型的网格划分贴合CFD仿真的计算需求，机体表面采用结构化面网格覆盖，能够精准捕捉附面层内的气流流动细节，外流场计算域的设置兼顾了计算效率与仿真精度，可支持不同来流速度、不同螺旋桨转速工况下的气动参数计算，能够模拟27m/s巡航流速下的整机升阻特性、表面压力分布以及螺旋桨滑流与机翼的干扰效应，帮助研发人员识别机体表面的气流分离区域，针对性调整机翼扭转角、翼型配置以及螺旋桨安装位置，优化整机的巡航效率与操纵稳定性。在实际研发流程中，这类仿真模型可以衔接初步外形设计与风洞试验环节，通过前期的仿真计算筛选出气动性能更优的方案，减少风洞试验的工况数量，缩短研发周期，同时也能为飞控系统的参数整定提供基础的气动导数参考，保障无人机在不同飞行速度、不同迎角状态下的操纵响应符合设计预期，避免因气动特性预判不足导致的飞行控制风险。
