波音737翼梢小翼气动仿真结构设计

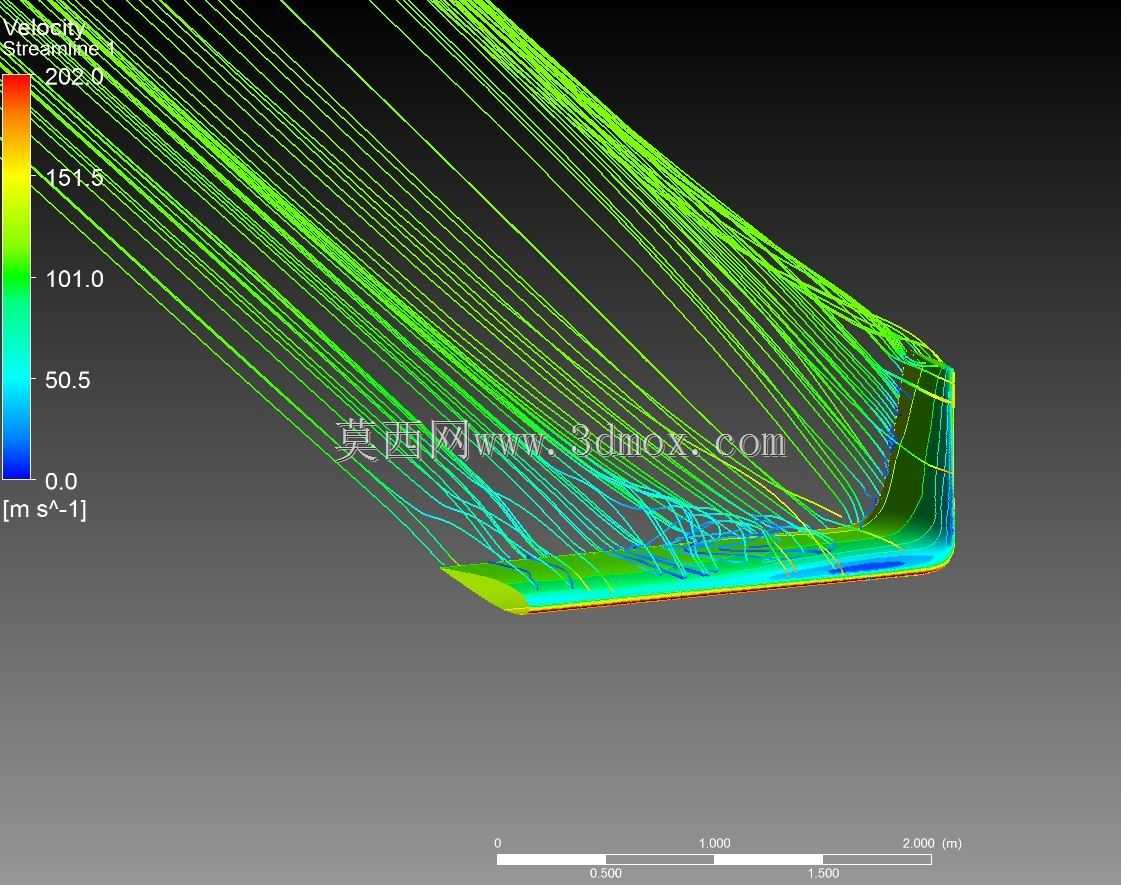

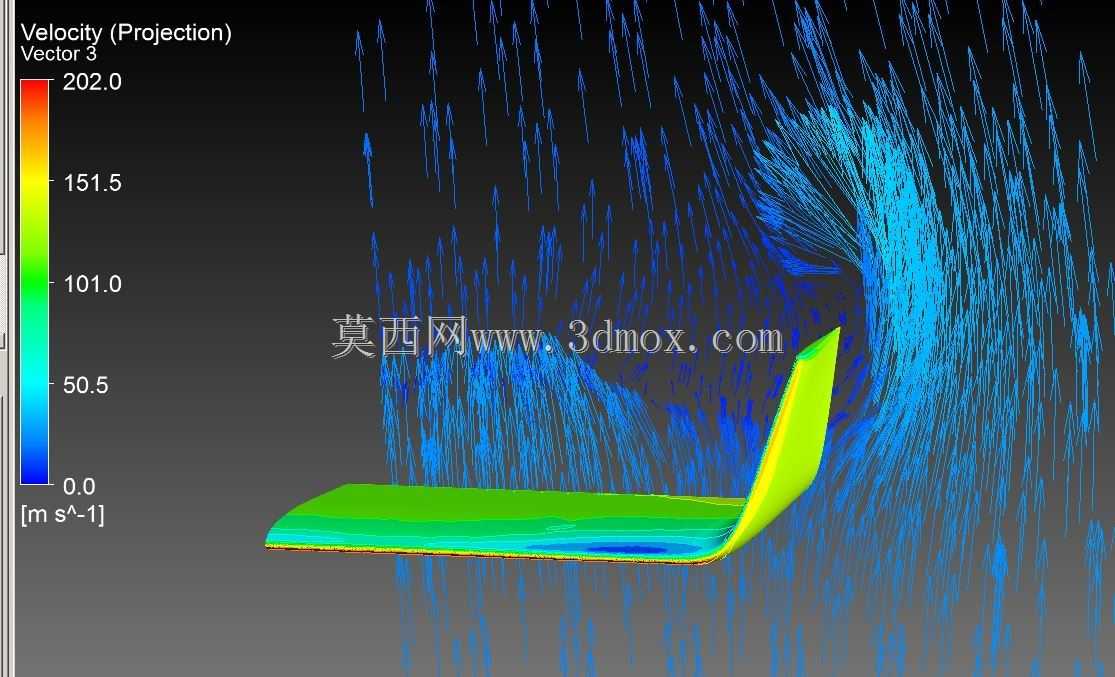

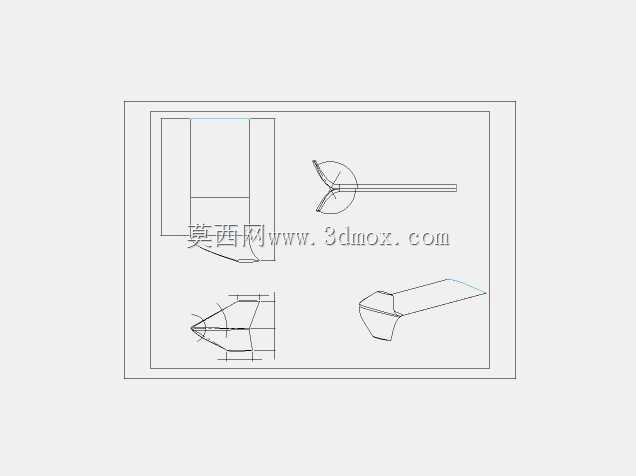

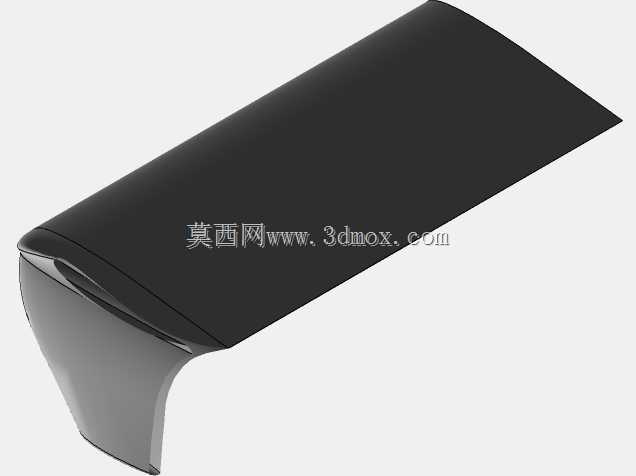

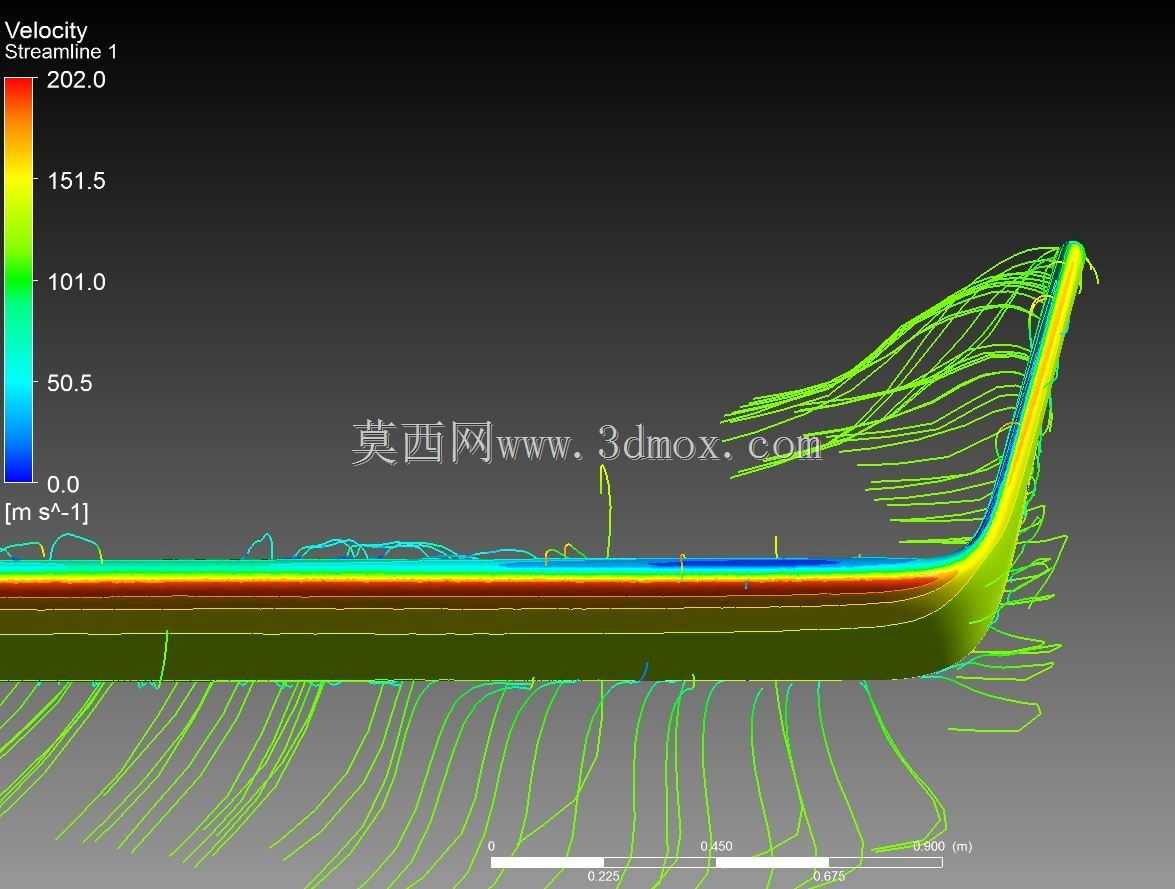

该翼梢小翼结构主要应用于民用干线航空飞行器的机翼末端改装与新机翼设计场景，核心用途是通过优化机翼展向气流流动状态，削弱机翼上下表面压差形成的翼尖涡流强度，最终降低飞行器巡航阶段的诱导阻力，减少燃油消耗同时提升航程表现，同时能够在大迎角飞行状态下改善翼尖区域的气流分离特性，提升飞行器的操纵稳定性与失速边界。从功能特性来看，该翼型结构经过针对性的气动修型，上翘段与主翼平滑过渡，能够在不显著增加机翼结构重量的前提下，将翼尖涡流的能量耗散控制在合理区间，同时兼顾巡航效率与结构强度要求，适配民航客机常用的高亚音速巡航工况，避免翼尖区域出现局部激波带来的额外阻力。设计过程中围绕翼尖区域的流场特性展开，首先基于主翼的翼型参数确定小翼的安装角、上反角与后掠角参数，保证小翼与主翼的压力分布连续，避免衔接区域出现气流分离；同时通过流场仿真迭代优化小翼的翼型弯度与扭转分布，让小翼沿展向的升力分布符合椭圆分布特征，最大化减阻收益；结构设计上兼顾与主翼翼尖的安装匹配，衔接段采用平滑过渡的曲面造型，既减少气动干扰，也能降低连接区域的应力集中，提升结构疲劳寿命。外形尺寸方面，该小翼沿主翼展向的延伸长度控制在主翼展长的合理占比区间，避免展长过大带来的机场停靠限制与结构载荷增加，弦长从翼根衔接处向翼尖逐步收窄，厚度分布适配翼尖区域的载荷传递要求，安装边界完全匹配对应机型翼尖的原有连接点位，无需对主翼结构进行大规模改动即可完成换装，能够适配现役同机型的升级改装需求，也可作为新型号机翼设计的参考结构，在保证气动收益的同时控制改装与制造成本。
