小型风冷双缸活塞动力装置结构设计

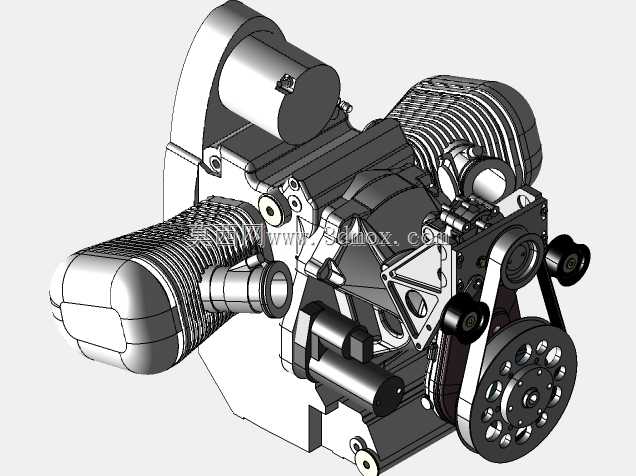

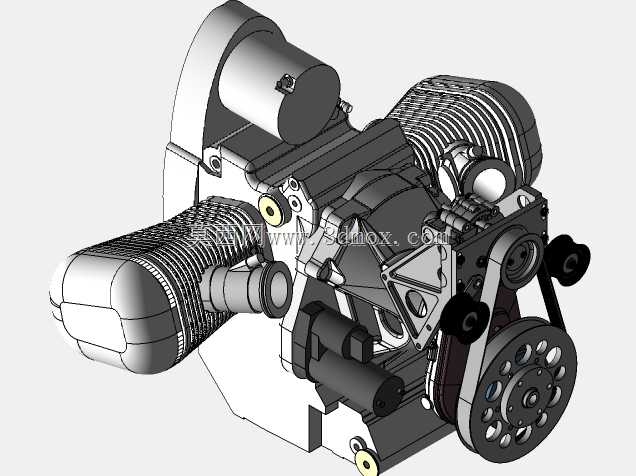

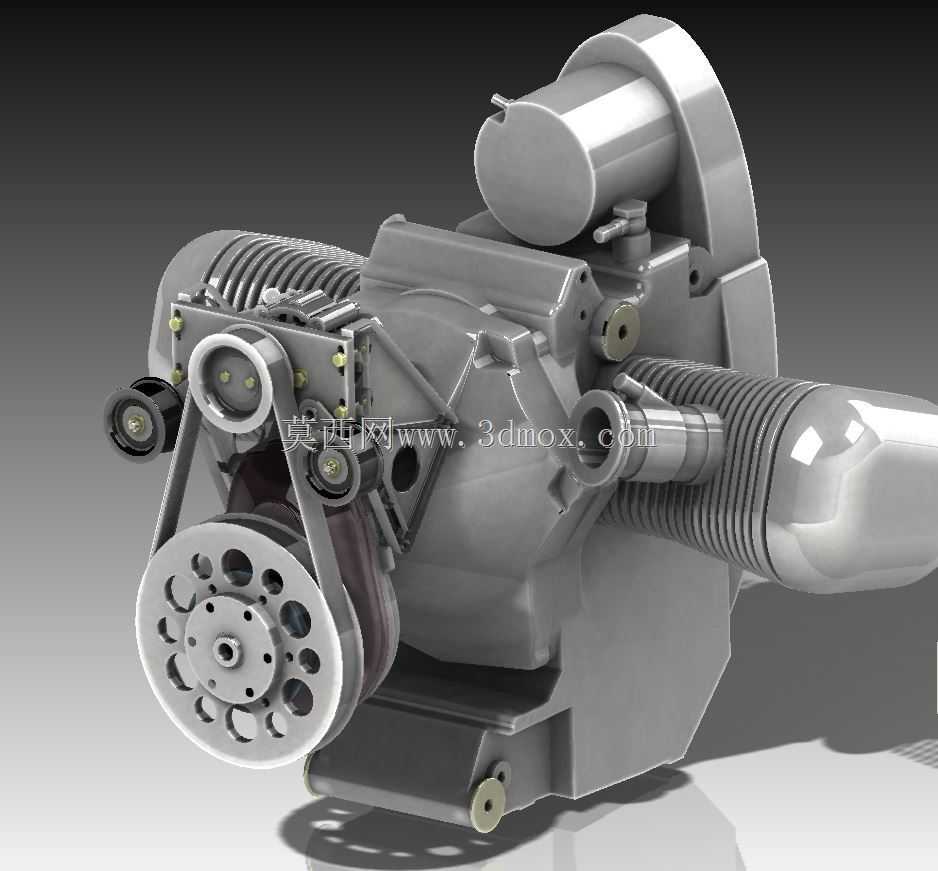

这款活塞式动力装置主要面向小型轻量化动力配套场景，可适配轻型代步车辆、小型便携发电机组、园林作业机具以及轻型无人作业平台的动力需求，能够在空间局促、负载波动较大的使用场景下提供稳定持续的动力输出，相比同排量单缸机型运转平顺性更优，振动幅度控制表现更好，可降低配套设备的减震结构设计难度。从实际用途来看，该装置通过燃油燃烧做功将化学能转化为旋转机械能，前端带轮结构可直接对接皮带传动系统，将动力传递至后续负载端，侧置的散热鳍片结构适配风冷散热方案，无需额外配置复杂的水冷循环管路，整体结构更紧凑，维护难度更低，适合在野外无复杂维保条件的场景下长期使用。在功能特性层面，该动力装置采用水平对置双缸布局，有效降低了整机的重心高度，运转时两个活塞的运动惯性可相互抵消一部分，大幅降低整机振动幅度；缸体外侧密布的散热鳍片增大了与空气的接触面积，配合行进间的气流或者额外配置的冷却风扇即可满足持续工作的散热需求，避免长时间高负载运行出现热衰减；前端的带轮集成了多组安装孔位，可适配不同规格的传动皮带，同时预留的定位轴颈可保证传动对接时的同轴度，减少皮带偏磨、传动抖动的问题；侧置的进排气接口布局规整，预留了标准化的安装法兰，可快速对接空滤器与排气消音组件，降低配套适配的设计成本。从设计思路来看，该结构优先考虑紧凑性与易维护性，将点火组件、油路结构、传动连接端都布局在机体外侧便于检修的位置，核心的曲柄连杆机构封闭在机体内部，通过加强筋结构提升缸体与曲轴箱的结构强度，在保证刚性的前提下尽可能削减非受力区域的材料厚度，控制整机自重；安装底座采用一体化铸造成型的支脚结构，预留的固定安装孔位可直接通过螺栓固定在配套设备的机架上，无需额外设计复杂的转接支架。在外形尺寸与安装边界方面，该动力装置整体横向宽度适配小型设备的安装空间，纵向高度不会超出常规轻型代步车的车架安装限界，底部安装支脚的孔位间距符合小型动力设备的通用安装尺寸规范，前端动力输出轴的中心高度与常规传动系统的输入轴高度匹配，侧置的进排气部件不会超出机体整体的轮廓边界，避免安装时与周边其他部件产生干涉，整机的外轮廓没有尖锐外凸结构，可降低配套设备外覆盖件的设计难度，同时提升使用过程中的安全性。
