球面二次包络环面蜗杆圆锥传动结构

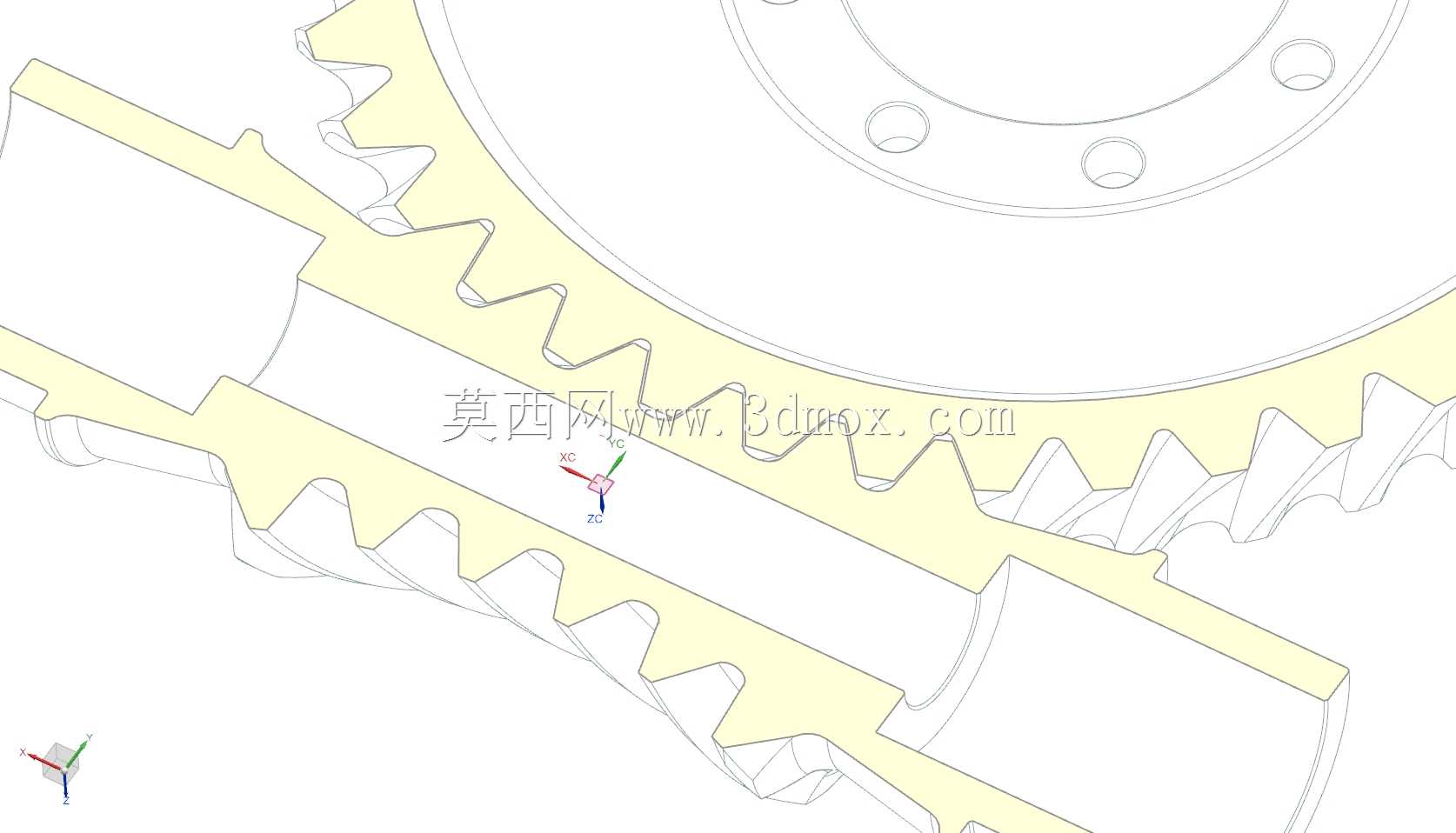

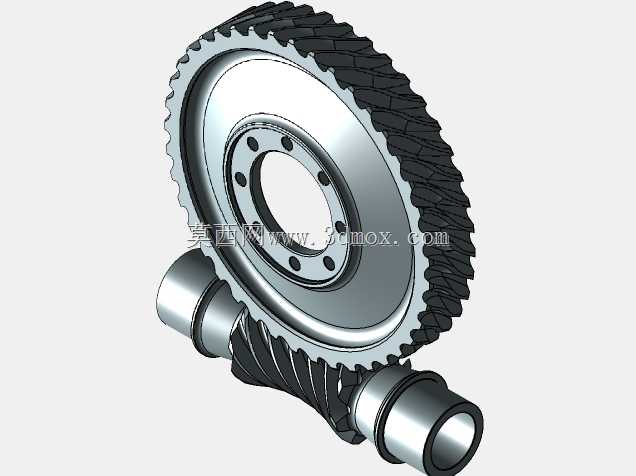

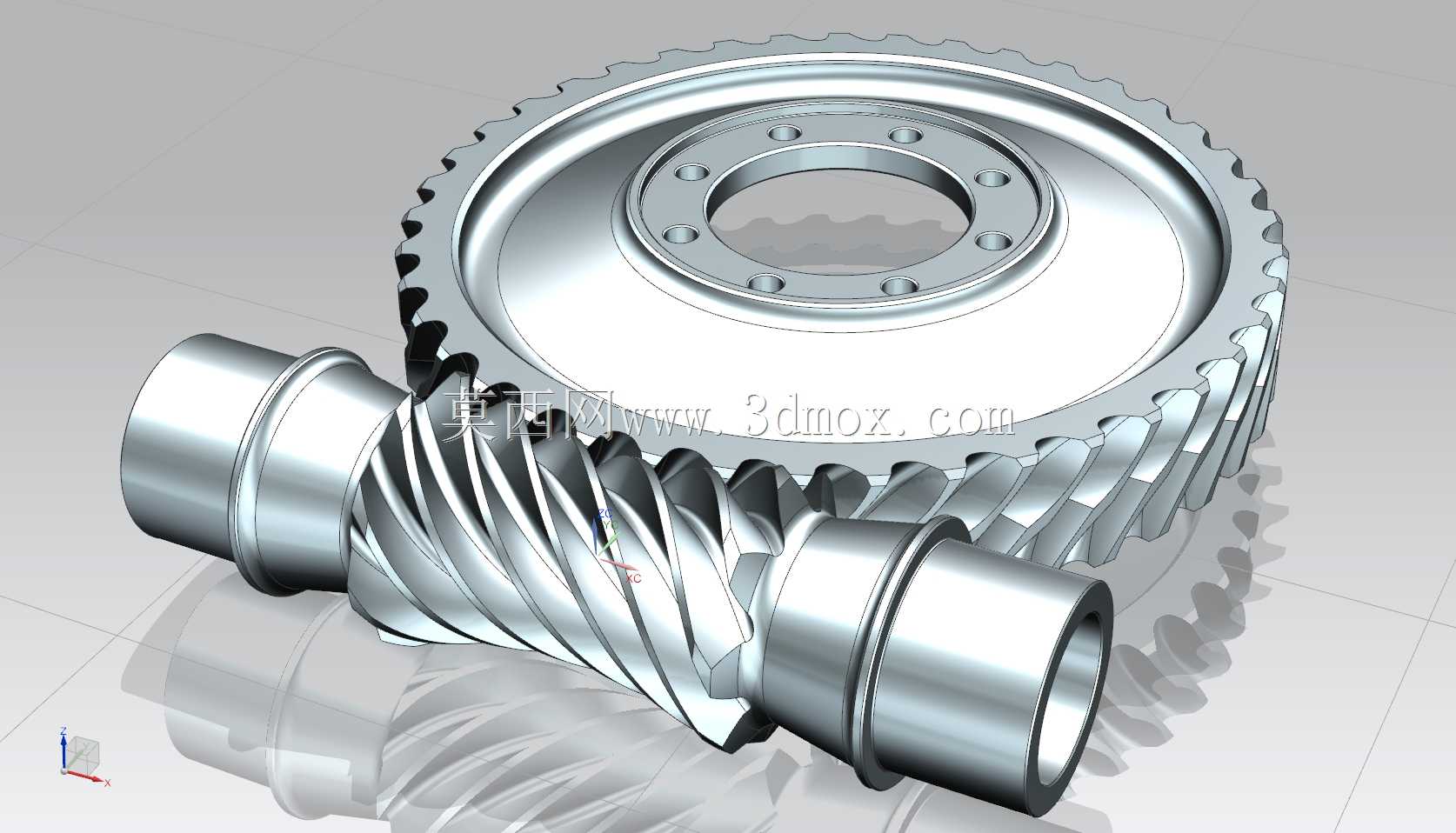

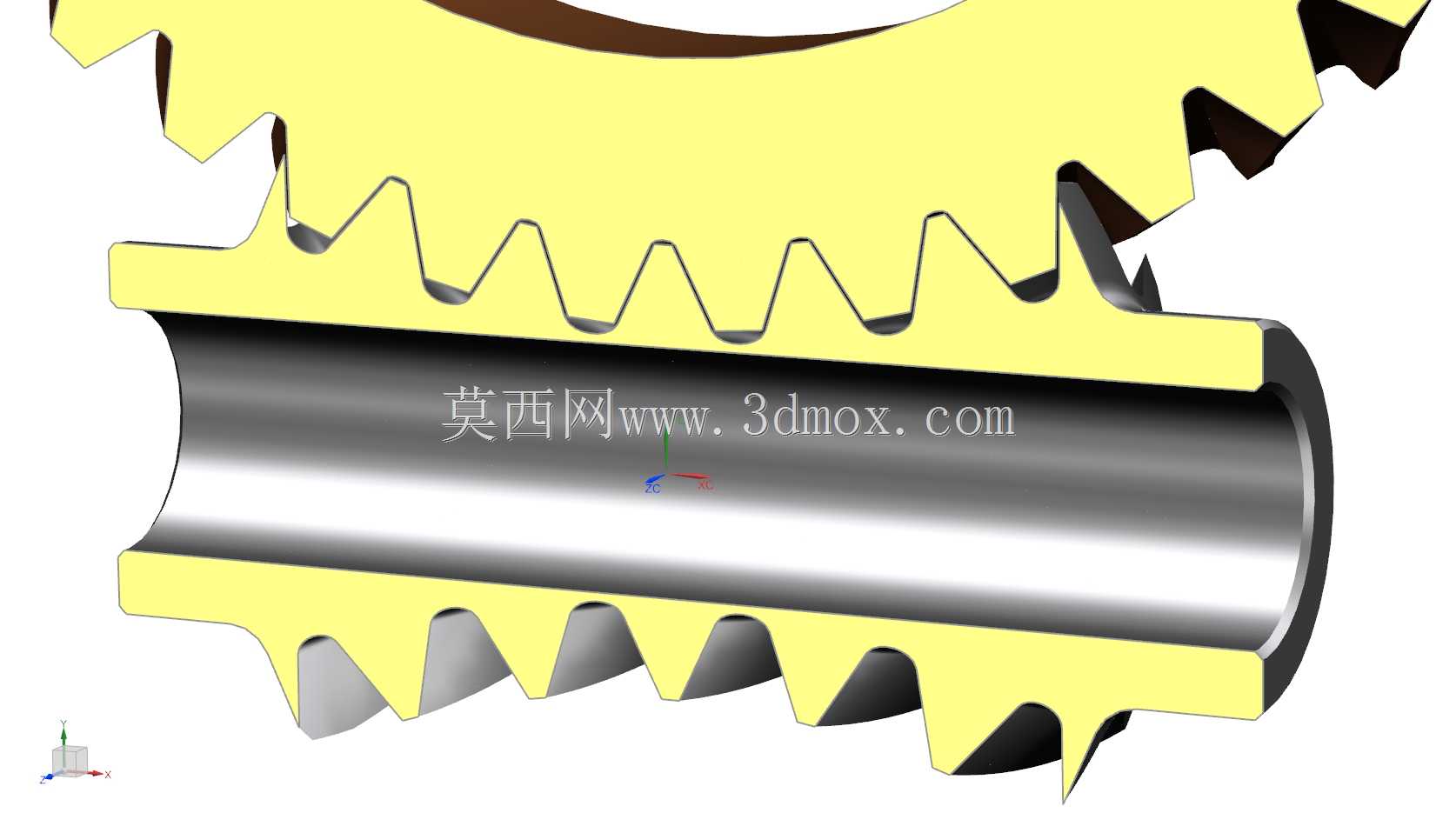

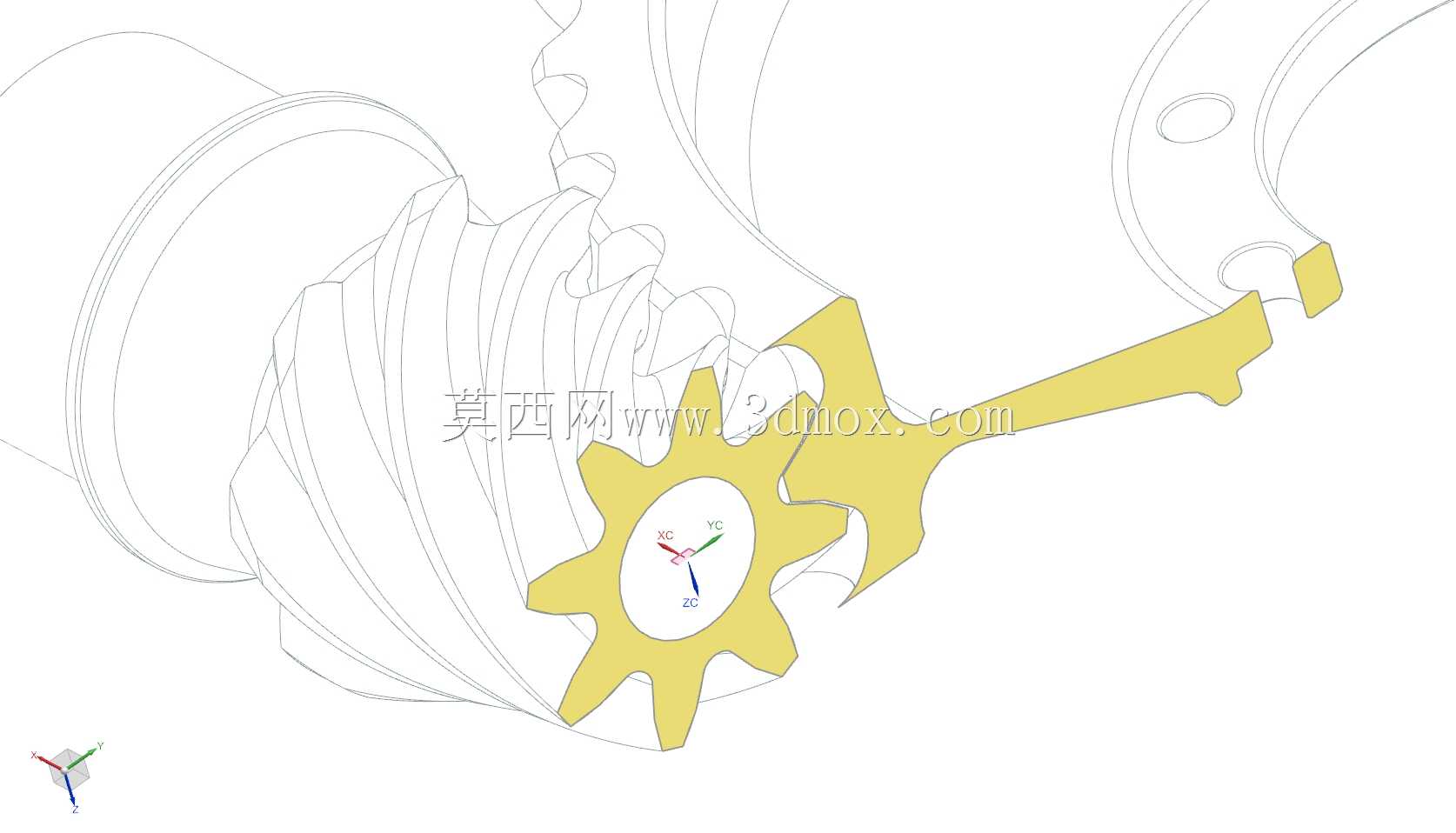

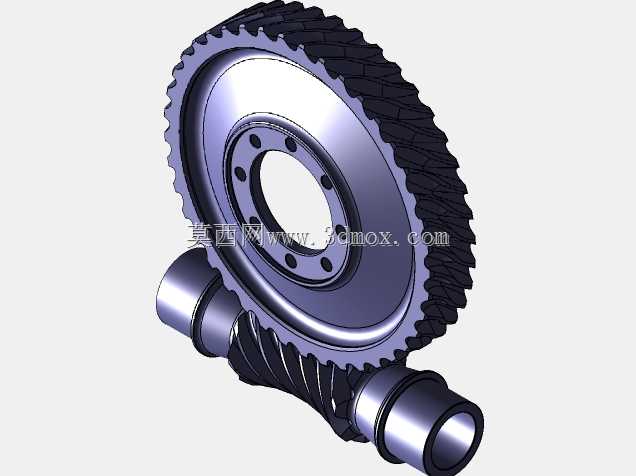

该传动结构主要应用于重载、高传动比需求的工业传动场景，常见于冶金设备的输送辊道驱动、矿山机械的破碎给料机构、重型机床的进给传动单元以及起重设备的回转驱动部位，可在空间交错轴的动力传递场景中实现稳定的扭矩输出，相比普通圆柱蜗杆传动具备更高的承载能力与传动效率，能够适应长期连续运转的严苛工况。在实际设备运行中，这套传动组件承担着交错轴间的运动与动力转换功能，通过蜗杆与球面齿轮的啮合，将输入轴的高速低扭矩转动转化为输出端的低速大扭矩转动，同时依托二次包络形成的多齿啮合特性，有效分散齿面接触应力，降低单齿负载，减少传动过程中的冲击与振动，提升整套传动系统的运行平稳性与使用寿命。从功能特性来看，该结构采用球面齿轮与环面蜗杆配合的设计，啮合过程中接触齿对数量可达普通蜗杆传动的3倍以上，齿面间更容易形成流体动压润滑油膜，大幅降低齿面磨损，同时圆锥传动的适配设计让该组件可适配小角度偏置的轴系安装需求，无需额外增加换向转接结构，简化设备整体的传动链路。设计过程中，首先围绕目标传动比完成蜗杆头数与齿轮齿数的匹配计算，结合额定负载确定齿面接触强度与齿根弯曲强度的安全系数，对齿廓曲线进行二次包络修形，确保啮合过程中齿面接触痕迹沿齿高、齿长方向均匀分布，避免出现边缘接触导致的应力集中；同时对两端轴颈的安装定位尺寸进行公差匹配设计，预留轴承安装位与密封件安装槽，确保组件装配后可直接适配标准轴承座的安装接口，轴端的连接结构采用通用的圆柱轴伸配合键槽设计，可与不同规格的联轴器、带轮等传动件直接对接。外形尺寸方面，整套组件的径向轮廓以大齿轮的齿顶圆为最大边界，轴向尺寸覆盖蜗杆两端轴伸的总长度，安装过程中需预留足够的径向装配空间，避免齿轮齿顶与设备壳体发生干涉，蜗杆轴与齿轮轴的中心距严格按照设计公差控制，确保啮合侧隙处于合理范围，既不会因侧隙过大导致传动回差超标，也不会因侧隙过小出现运转卡滞、齿面异常磨损的问题；安装边界上，齿轮端面的安装孔采用圆周均布设计，可直接与配套的回转法兰、输出轮毂进行螺栓连接，蜗杆两端的轴颈尺寸适配常用的深沟球轴承与圆锥滚子轴承安装规格，可根据负载大小灵活选配轴承类型，无需对轴系结构进行二次修改。
